ТАХОМЕТРЫ ДЛЯ ЛОДОЧНЫХ МОТОРОВ


приборы и комплекты приборов


Тахометры и тахометры со счетчиками моточасов, с диапазоном измерения частоты вращения до 7000 оборотов в минуту могут использоваться с любыми подвесными бензиновыми моторами, в конструкции которых предусмотрен генератор переменного тока.

  • Современные тахометры имеют три контакта с маркировкой IGN, SEND и GND.
  • Использование этих тахомет ров невозможно с двигателями, в конструкции которых вместо генератора тока используются магнето или катушки освещения.
  • На контакт тахометра с маркировкой IGN (зажигание) следует подавать напряжение 12В(+) (например, от замка зажигания).
  • Контакт тахометра с маркиров кой GND (заземление) следует коммутировать с корпусом мотора, например, через провод заземления замка зажигания.
  • Напряжение между контактами тахометра IGN и GND от работающего на холостых оборотах двигателя должно составлять не менее 12В переменного тока. Если напряжение не соответствует этому значение, то возможная причина заключается в неисправности электрооборудования подвесного мотора.
  • Контакт тахометра с маркиров кой SEND (сигнал) подключается к любому из двух проводов, идущих от генератора к выпрямителю, например, от контактов контроллера газ/реверс. Напряжение переменного тока на этом контакте должно быть не менее 5В. Цвет проводов, используемых для подключения контакта SEND, может быть раз личным у разных производителей подвесных моторов. Обычно один из этих проводов имеет следующие цвета:
    • Mercury - жёлтый, жёлто-серый;
    • Johnson/Evinrude - жёлтый, жёлто-серый, жёлто-голубой;
    • Yamaha - зелёный;
    • Nissan/Tohatsu/Suzuki - жёлтый;
    • Honda - серый;

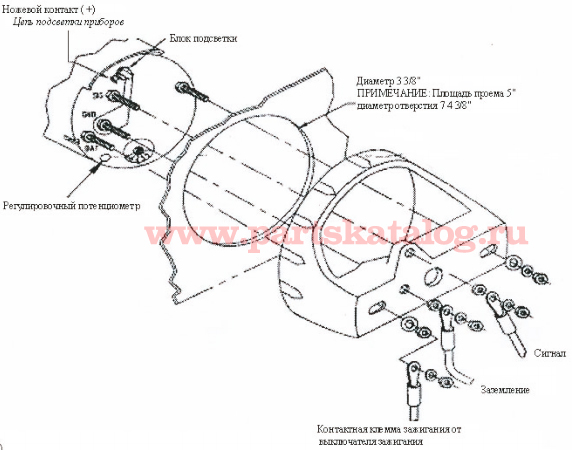

подключение тахометра к лодочному мотору
  • На задней стороне тахометра расположен переключатель полюсов со значком в виде стрелки. Этот переключатель должен быть установлен в положение соответствующее количеству полюсов генератора подключаемого двигателя. Для определения количества полюсов используйте таблицу 1 и техническую документацию подключаемого двигателя.
  • У некоторых моделей двигателей "Johnson/Evinrude" (48, 88, 112 л.с. и других) может наблюдаться эффект сваливания стрелки тахометра к нулю на режиме выше 4000об/мин. Эту проблему можно устранить, добавив сопротивление более 2000 Ом в цепь между контактами "SEND" и "GND".
  • Установка двух тахометров выполняется методом параллельного соединения. Контакт IGN одного тахометра соединяется с контактом IGN другого, контакт GND с контактом GND и так далее.
  • Важно: Параллельная установка тахометров старых моделей и современных (2 и 3-контактных) тахометров может привести к некорректной работе.
  • Важно: Во всех ситуациях, прежде чем выполнять электриче ские подключения, следует отключать аккумуляторную батарею!

Производитель. Год выпускаМодельКол-во
полюсов
генератора

Chrysler 1968 - 1983

35 л.с., 70 л.с. и более.

12

55 л.с. и 60 л.с. (см. примечание "f").

20

Force 1984 - 1999

Некоторые модели ранних годов выпуска имеют
генератор с 20 полюсами (см. примечание "f").

50 л.с. выпуска до начала 1987 (модели А, В).
35 л.с. 1986 и позднее.
40 л.с. 1991 и позднее.
50 л.с. 1992 модели "В" и позднее.

8

70 л.с/ 1991 и позднее
90-120 л.с. 1991 модели "В" и позднее
145 л.с. L-привод 1991 и позднее

12

Honda выпуска до 2008

Для некоторых румпельных моделей ранних годов выпуска требуется дополнительный оригинальный установочный комплект 32197-ZH8-003

двигателям BF40/50 требуется установочный комплект 06383-ZV5-316.


BF75/100А, BF8A, BF9.9/15A, BF25/30, BF75/90, BF115/130, BF200/225, BF135/150

4

BF35/40
BF40/50 (2006 и позже)

6

BF8D/9.9D, BF15D/20D включая модели Power Thrust

12

Mercury/Mariner 1977 - 2008

(См. примечание "е")

*требуется оригинальный адаптер #17461A9, бюллетень #1746119".

**требуется оригинальный адаптер ММ#17461A8 или AlO, бюллетень #56-883040A1.

Mariner 18, 25, 48, 60 л.с. до 1983 включительно
8, 9.9, 15 и 25 л.с. 4-тактные (1998-2004)
Менее 40 л.с. - все модели до 1999
40 л.с. серийный # 582399 и ранее.

4

8, 9.9 до 1999 и после 2005 и 50 л.с. 4-тактный

6

от 6 до 25 л.с. 1999 и позднее. *2002 и позднее
25 л.с. и 30 л.с. 4-тактные
40 л.с. после серийного #582399

10

45 л.с. 1987, 50-60 л.с. 4-тактный EFI
50 л.с. и выше. **75, 90, 115 л.с. 4-тактные EFI, 135, 150, 200, 225 л.с., DI 3.0 л EFI 225 и 250 л.с. Pro Max 3.0 л 300 л.с. EFI.

12

Johnson/Evinrude 1977 - 2008

Для моделей 88 л.с. (90) и 112 л.с. (115) рекомендуется стабилизатор напряжения.

Требуется дополнительная SystemCheck (система проверки тахометра) или 2-х функциональный прибор.

9.9 - 15 л.с., 4-тактные после 2001

6

Все 2-цил. двигатели до 70 л.с.
9.9 - 15 л.с., 2-цил., 4-тактные.
25 - 35 л.с. 3-цил.
40 - 50 л.с., 2-цил. 1993 и позднее

10

60 л.с., 3-цил. 1985 и позднее
70 л.с. и более, включая модели Sea Drives
Все модели FICHT
Все модели E-Tech 40-250 л.с.

12

Suzuki выпуска до 2008 включительно

Требуется дополнительная SystemMonitor (система проверки тахометра) или 2-х функциональный прибор.

Все модели менее 55 л.с.
60 л.с., 65 л.с. до 1985 включительно
50 - 60 л.с. модели Cabrea.
DF4 - DF30 4-тактные.

4

25 л.с. и 30 л.с. 1993 и позднее
55 л.с. и 65 л.с. 1985 и позднее
75 л.с. и более 1985 и позднее
75 л.с. и более модели Cabrea

6

115 л.с. и более 1988 и позднее
DF40 - DF250, DFV6 4-тактные

12

Tohatsu/Nissan
выпуска до 2008 включительно

8, 9.8, 9.9, 15, 18, 25, 30, 40С 2-цилиндровые. Все модели TLDI

4

M40D, 40D2, 50D, 50D2, 70B и C, 90A 3-цил.
115, 120, 140 л.с. 4-цилиндровые

6

8, 9.8, 9.9, 15, 18, 25 и 30 л.с. 4-тактные, 25, 30 л.с. EFI/p>

12

Yamaha 1984 - 2008

6 - 25 л.с. 2-цил. 1984-1987, F/T 9.9 1985-1991, C25 - C55 2-цил. (кроме С30 2-цил. 1993-1997).

4

F/T 9.9 с середины 1992 и позднее, С30 - С70 3-цил., С30 2-цил. 1993-1997, 25 л.с. 3-цил., 25 л.с. 2-цил. 1988-2005, 30 - 70 л.с,, 50EJ, 50 - 70, F20, F15.

6

F/T25 - F250, HPDI 150 - 300, 80 - SX250, F/T 9.9 начало 1992, C75 - C150, P75-P200, V/VX150 - 250

12

  • а. Тахометры 6000 об/мин предназначены для использования со стационарными бензиновыми двигателями.
  • b. Тахометры 7000 об/мин и 8000 об/мин предназначены для использования с подвесными бензиновыми двигателями. Тахометры для моторов с 20-ти полюсным генератором больше не выпускаются.
  • c. Количество электрических импульсов на один оборот равно 1/2 от числа полюсов генератора переменного тока.
  • d. Некоторые модели подвесных моторов выпуска до 1977 г. могут быть оборудованы генератором переменного тока и одновременно иметь в системе зажигания специальный провод для подключения к контакту SEND тахометра. Все современные тахометры могут использоваться с этими двигателями. Для этого необходимо отсоединить этот провод от системы зажигания и подключить к контакту выпрямителя, на который приходит невыпрямленный сигнал от генератора переменного тока. Следует убедиться, что число полюсов генератора переменного тока двигателя соответствует числу на переключателе полюсов тахометра.
  • e. Вследствие наличия сильных электрических помех от генератора переменного тока на некоторых моторах TOHATSU/NISSAN и на некоторых моторах MERCURY мощностью 90 л.с., выпуска до 2001 г., может потребоваться установка неполяризованного (не электролитического) конденсатора характеристиками .1mf, 100V между контактами SEND и GND. Компания TOHATSU рекомендует при использовании не оригинальных тахометров с двигателями модификации TLDI дополнительно устанавливать оригинальный индикаторный комплект 3Y9762510 с проводами 3Т5710420.
  • f. Тахометры для моторов с 20-ти полюсным генератором более не выпускаются.
