Лодочные моторы :: Suzuki :: Четырехтактные :: Suzuki DF200 TK11


КАТАЛОГ ЗАПЧАСТЕЙ НА SUZUKI DF200 TK11 2011

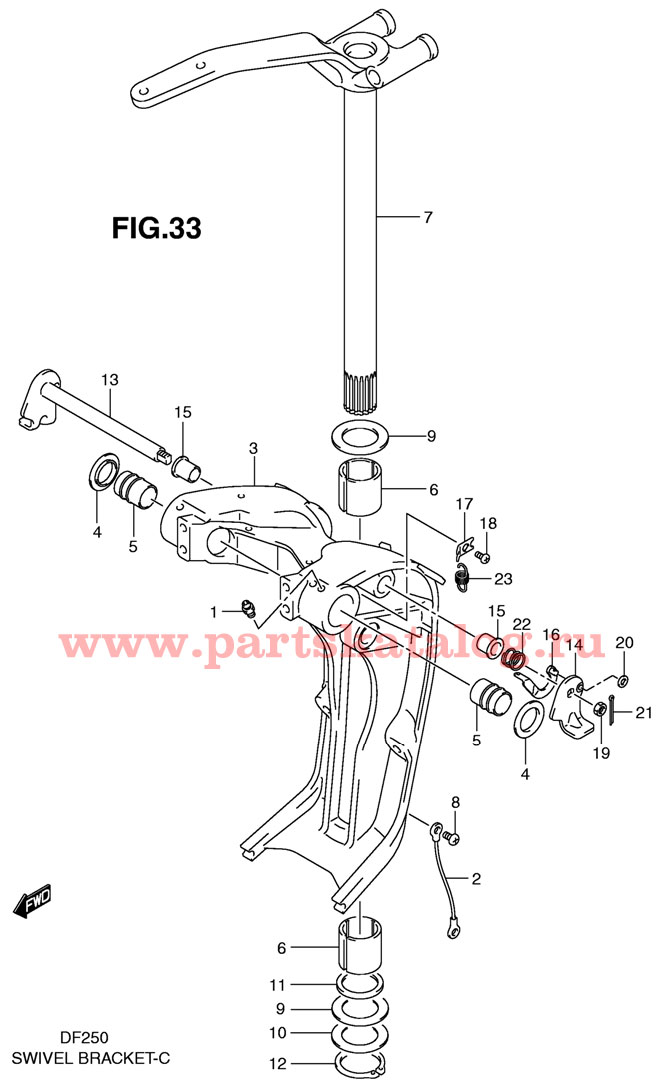

ПОВОРОТНЫЙ КРОНШТЕЙН (SWIVEL BRACKET)
FIG.33

поворотный кронштейн Suzuki df200 TK11 2011

Чтобы узнать цену, наличие запасной части на складе или купить, нажмите ссылку "запросить цену". Чтобы посмотреть подробную информацию и фотографии, нажмите на код запчасти. Для запчастей со статусом "не поставляется" можете попробовать уточнить возможность поставки.

все блоки

Номер
на чертеже		Код по каталогуНазвание (eng)Название (rus)Цена
00122511-99011-000

NIPPLE, GREASE SWIVEL BRACKET

Ниппель смазки поворотного кронштейна

по запросу
22511-99011-000

NIPPLE, GREASE SWIVEL BRACKET (DF200T:510932~,
DF225T:510552~, DF250T:511668~, DF200Z:510175~,
DF225Z:510139~, DF250Z:510529~)

Ниппель смазки поворотного кронштейна (DF200T:510932~,
DF225T:510552~, DF250T:511668~, DF200Z:510175~,
DF225Z:510139~, DF250Z:510529~)

по запросу
00236894-87D00-000

LEAD (SWIVEL TO MOUNT BRACKET)

Провод (от поворотного кронштейна
до монтажного кронштейна)

по запросу
00343111-93J00-0EP

BRACKET, SWIVEL (BLACK) (->3100-93810-0EP,
BRACKET SET, SWIVEL, CONTENTS:, BRACKET, SWIVEL,
BUSH,CLAMP SHAFT SWIVEL (2PCS), LEAD, CLAMP TO
SWIVEL, SCREW, CLAMP TO SWIVEL LEAD (2PCS))

Кронштейн шарнирого соединения (чёрный)
(->3100-93810-0EP, установочный кронштейн, поворотный
механизм, втулка, струбцина вала поворотного
механизма (2PCS), провод, винт, провод (от поворотного
кронштейна до монтажного кронштейна) (2PCS))

по запросу
43111-93J10-0EP

BRACKET, SWIVEL (BLACK) (DF200T:510932~,
DF225T:510552~, DF250T:511668~, DF200Z:510175~,
DF225Z:510139~, DF250Z:510529~, ->3100-93810-0EP,
BRACKET SET, SWIVEL, CONTENTS: BRACKET,SWIVEL, BUSH, CLAMP SHAFT SWIVEL(2PCS))

Кронштейн шарнирого соединения (чёрный)
(DF200T:510932~, DF225T:510552~, DF250T:511668~,
DF200Z:510175~, DF225Z:510139~, DF250Z:510529~,
->3100-93810-0EP, кронштейн поворотного маханизма
включает: кронштейн, поворотный механизм, втулка,
струбцина вала поворотного механизма(2PCS))

по запросу
43111-93J22-0EP

BRACKET, SWIVEL (BLACK) (DF200T:680188~,
DF225T:680175~, DF250T:680339~, DF200Z:680026~,
DF225Z:680048~, DF250Z:680144~)

Кронштейн шарнирого соединения (чёрный)
(DF200T:680188~, DF225T:680175~, DF250T:680339~,
DF200Z:680026~, DF225Z:680048~, DF250Z:680144~)

по запросу
00443114-93J00-000

WASHER, SWIVEL TO CLAMP BRACKET

Шайба кронштейна крепления поворотного механизма
к транцу

по запросу
00543211-87D00-000

BUSH, CLAMP SHAFT SWIVEL

Втулка кронштейна крепления поворотного
механизма к транцу

по запросу
43211-93J00-000

BUSH, CLAMP SHAFT SWIVEL (DF200T:510932~, DF225T:510552~, DF250T:511668~, DF200Z:510175~, DF225Z:510139~, DF250Z:510529~)

Втулка кронштейна крепления поворотного механизма
к транцу (DF200T:510932~, DF225T:510552~,
DF250T:511668~, DF200Z:510175~, DF225Z:510139~,
DF250Z:510529~)

по запросу
00643711-97E00-000

BUSH, STEERING

Втулка рулевого управления

по запросу
00743750-93J02-0EP

BRACKET, STEERING (BLACK)

Кронштейн рулевого управления (чёрный)

по запросу
00809125-06063-000

SCREW, MOUNT BRACKET TO SWIVEL LEAD (6x10)

Монтажный винт провода от кронштейна к транцу (6x10)

по запросу
00909160-39001-000

WASHER, SWIVEL BRACKET (39.5x64x1.0)

Шайба поворотного кронштейна (39.5x64x1.0)

по запросу
01009181-39001-000

SHIM, SWIVEL BRACKET (39.5x64x0.3)

Регулировочная шайба поворотного
кронштейна (39.5x64x0.3)

по запросу
01109282-39001-000

SEAL, PILOT SHAFT OIL

Сальник клапана масляного вала

по запросу
01209380-38003-000

CIRCLIP, PILOT SHAFT LOWER

Пружинное кольцо клапана масляного вала

по запросу
01341220-93J01-000

LEVER, TILT LOCK (->1200-93811,
LEVER & LINK SET, TILT LOCK)

Рычаг блокировки наклона (->1200-93811,
комплект рычага и тяги для блокировки наклона)

по запросу
41220-93J11-000

LEVER, TILT LOCK (DF200T:980872~, DF225T:980646~,
DF250T:981146~, DF200Z:980172~, DF225Z:980275~,
DF250Z:980460~)

Рычаг блокировки наклона (DF200T:980872~,
DF225T:980646~, DF250T:981146~, DF200Z:980172~,
DF225Z:980275~, DF250Z:980460~)

по запросу
01441234-93J00-000

LEVER, TILT LOCK PORT (->1200-93811,
LEVER & LINK SET, TILT LOCK)

Правый рычаг блокировки наклона (->1200-93811,
комплект рычага и тяги для блокировки наклона)

по запросу
41234-93J11-000

LEVER, TILT LOCK PORT (DF200T:980872~,
DF225T:980646~, DF250T:981146~, DF200Z:980172~,
DF225Z:980275~, DF250Z:980460~)

Правый рычаг блокировки наклона (DF200T:980872~,
DF225T:980646~, DF250T:981146~, DF200Z:980172~,
DF225Z:980275~, DF250Z:980460~)

по запросу
01541224-95E01-000

BUSH, TILT STOPPER ROD

Втулка стопорной тяги наклона двигателя

по запросу
01641230-95E00-000

LINK, TILT LOCK LEVER

Стопорная тяга рычага наклона двигателя

по запросу
41230-96J00-000

LINK, TILT LOCK LEVER (DF200T:980872~,
DF225T:980646~, DF250T:981146~, DF200Z:980172~,
DF225Z:980275~, DF250Z:980460~)

Стопорная тяга рычага наклона двигателя
(DF200T:980872~, DF225T:980646~, DF250T:981146~,
DF200Z:980172~, DF225Z:980275~, DF250Z:980460~)

по запросу
01741233-95E10-000

BRACKET, TILT LOCK SPRING

Кронштейн пружины блокировки наклона

по запросу
01809125-06063-000

SCREW, TILT LOCK SPRING (6x10)

Винт пружины блокировки наклона (6x10)

по запросу
01909140-10032-000

NUT, TILT LOCK LEVER PORT

Гайка правого рычага блокировки наклона

по запросу
02009160-06082-000

WASHER, TILT LOCK LEVER LINK (6.5x13x1.0)

Шайба рычага тяги блокировки наклона (6.5x13x1.0)

по запросу
02109204-01006-000

PIN, TILT LINK LEVER COTTER

Стопорная шпонка рычага наклона

по запросу
02209440-19028-000

SPRING, TILT LOCK SHAFT

Пружина вала блокировки наклона

по запросу
02309443-10043-000

SPRING, TILT LOCK

Пружина блокировки наклона

по запросу

Запчасти на лодочный мотор Сузуки DF200 TK11 2011
