Техника: снегоуборочная машина HSM1390iK Модификация: Honda HSM1390iK ZE
Установлен двигатель: Honda GX390T2 JY1 Модели с серийным номером двигателя GCBDT от 1000001 до 9999999
Модели с серийным номером рамы SBBJ от 5000001 до 9999999
Вернуться к выбору узлов мотора
ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: HONDA HSM1390IK ZE

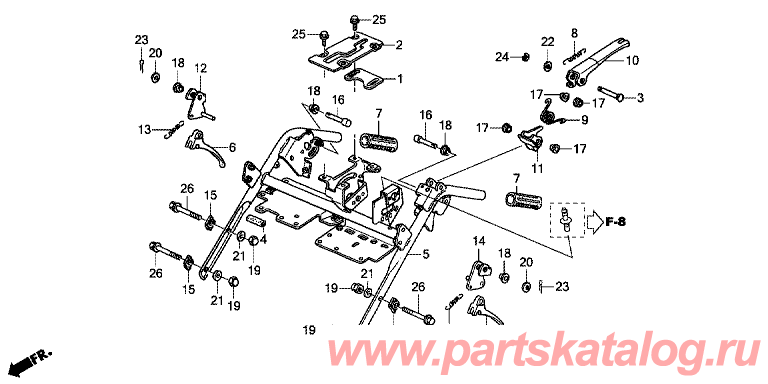

F-01 Труба Руля (Верхн.) (F-01 Handlebar (Upper) Diagram and Parts)
_diagram_and_parts.jpg "Снегометатель HONDA HSM1390iK ZE: - F-01 Труба Руля - Верхн. (F-01 Handlebar (Upper Diagram and Parts")
Номер на
рисунке | Артикул | Наименование | Кол-во
на складе | QTY | Цена |
| 1 | 21312-V15-000 | Пластина, регулятор переключения (Plate, Change Adjuster) | под заказ | 001 | 1710 руб. |
| 2 | 24139-V15-F00 | Направляющая, рычаг переключения (Guide, Change Lever) | под заказ | 001 | 2110 руб. |
| 3 | 28321-427-770 | Штырь, педальный стартер (Pin, Kick Starter) | под заказ | 001 | 630 руб. |
| 4 | 32143-V27-000 | Защитное устройство, жгут проводов ecu (Protector, Ecu Harness) | под заказ | 001 | 760 руб. |
| 5 | 53110-V15-N00 | Труба в комплекте, рукоятка (Pipe Comp., Handle) | под заказ | 001 | 94850 руб. |
| 6 | 53175-GC1-000 | Рычаг, прав. ручка управления (Lever, R. Steering Handle) | под заказ | 002 | 1050 руб. |
| 7 | 53321-708-000 | Захват, рукоятка (Grip, Handle) | 1 шт | 002 | 1630 руб. |
| 8 | 54414-V15-000 | Пружина, возврат рычага сцепления (Spring, Clutch Lever Retu) | под заказ | 001 | 570 руб. |
| 9 | 54418-V15-000 | Пружина, рычаг сцепления рукоятка (Spring, Clutch Arm Lever) | под заказ | 001 | 570 руб. |
| 10 | 54451-V15-010 | Рычаг, главный фрикцион (Lever, Main Clutch) | под заказ | 001 | 7890 руб. |
| 11 | 54452-V15-000 | Рычаг, рычаг сцепления (Arm, Clutch Lever) | под заказ | 001 | 2560 руб. |
| 12 | 54472-V15-000 | Рычаг, прав. рычаг поворота (Arm, R. Turn Lever) | под заказ | 001 | 2560 руб. |
| 13 | 54473-V15-000 | Пружина, петля рычаг возврат (Spring, Turn Lever Return) | под заказ | 002 | 570 руб. |
| 14 | 54479-V15-000 | Рычаг, лев. рычаг попорота (Arm, L. Turn Lever) | под заказ | 001 | 2560 руб. |
| 15 | 90504-V15-000 | Шайба, соединение рукоятки (Washer, Handle Joint) | под заказ | 004 | 350 руб. |
| 16 | 90753-V15-000 | Штырь, 6x27 (Pin, 6X27) | под заказ | 002 | 1060 руб. |
| 17 | 91555-V15-000 | Втулка, сцепление (Bush, Clutch) | под заказ | 004 | 490 руб. |
| 18 | 91561-V15-000 | Втулка, поворотный рычаг (Bush, Turn Lever) | под заказ | 004 | 630 руб. |
| 19 | 94021-08000-0S | Гайка, колпачок, 8mm (Nut, Cap, 8Mm) | под заказ | 004 | 120 руб. |
| 20 | 94101-06000 | Шайба, плоская, 6mm (Washer, Plain, 6Mm) | под заказ | 002 | 30 руб. |
| 21 | 94101-08000 | Шайба, плоская, 8mm (Washer, Plain, 8Mm) | под заказ | 004 | 90 руб. |
| 22 | 94102-08000 | Шайба, плоская, 8mm (Washer, Plain, 8Mm) | под заказ | 001 | 30 руб. |
| 23 | 94201-16120 | Штырь, разрезной, 1.6x12 (Pin, Split, 1.6X12) | под заказ | 002 | 60 руб. |
| 24 | 94540-06010 | Кольцо (Bush, Clutch) | под заказ | 001 | 330 руб. |
| 25 | 95701-06012-00 | Болт, фланец, 6x12 (Bolt, Flange, 6X12) | под заказ | 004 | 90 руб. |
| 26 | 95701-08050-00 | Болт, фланец, 8x50 (Bolt, Flange, 8X50) | под заказ | 004 | 230 руб. |
