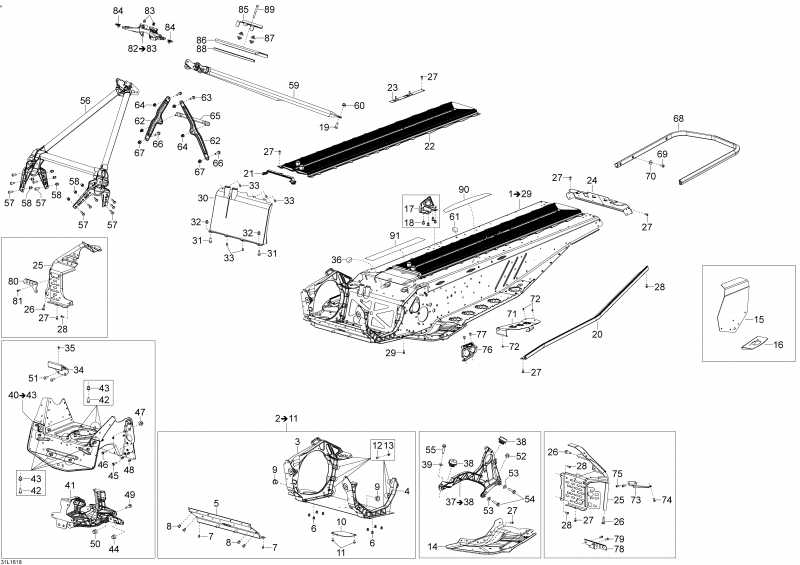

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave (4-Stroke), 2016

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	518328875	чёрный Рама. Includes 1 To 29 (Black Frame. Includes 1 To 29)	под заказ	200300 руб.
2	518327754	E Module. Includes 2 To 11 (E Module. Includes 2 To 11)	под заказ	43500 руб.
3	518326328	RH Member (RH Member)	под заказ	20300 руб.
4	518326330	LH Member (LH Member)	под заказ	16480 руб.
5	518326198	Front Member (Front Member)	под заказ	4070 руб.
6	390909100	Заклёпка (Rivet)	под заказ	30 руб.
7	293150120	Заклёпка (Rivet)	под заказ	530 руб.
8	293150119	Заклёпка (Rivet)	под заказ	360 руб.
9	505072690	Подушка (Cushion)	под заказ	550 руб.
9	505072647	(последний код) COUSSINET *CUSHION	под заказ	по запросу
9	SM-08351	(не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351	под заказ	4 630 руб.
10	XXX	Oil Пластина (Oil Plate)
11	250000325	Torx Truss Винт M6 x 12 (Torx Truss Screw M6 x 12)	под заказ	230 руб.
11	250000767	(последний код) TORX-TRUSS M/S NYLON PATCH M6 X 12	под заказ	190 руб.
12	207662044	Шестигранный флавцевый винт M6 x 20 (Hex. Flange Screw M6 x 20)	под заказ	290 руб.
13	233261414	Elastic Фланец Гайка M6 (Elastic Flange Nut M6)	под заказ	290 руб.
13		(последний код)	под заказ	по запросу
14	518327242	LH Front Tunnel (LH Front Tunnel)	под заказ	3850 руб.
14	518327243	RH Front Tunnel (RH Front Tunnel)	под заказ	3850 руб.
15	518328234	LH Rear Рычаг Sвышеport (LH Rear Arm Support)	под заказ	820 руб.
15	518328235	RH Rear Рычаг Sвышеport (RH Rear Arm Support)	под заказ	820 руб.
16	518328236	Rear Sвышеport (Rear Support)	под заказ	470 руб.
17	518328436	RH Rear Основание (RH Rear Base)	под заказ	1450 руб.
17	518328435	LH Rear Основание (LH Rear Base)	под заказ	1450 руб.
18	293150147	Заклёпка (Rivet)	под заказ	310 руб.
19	207182086	Hex. Колпачок Винт M8 x 20 (Hex. Cap Screw M8 x 20)	под заказ	по запросу
20	518327517	LH Side Profile (LH Side Profile)	под заказ	8110 руб.
20	518327518	RH Side Profile (RH Side Profile)	под заказ	8110 руб.
21	518326656	Сальник (Seal)	под заказ	620 руб.
22	518326786	Rear Radiator (Rear Radiator)	под заказ	25000 руб.
23	XXX	Battery Sвышеport (Battery Support)
24	518327240	Rear Колпачок (Rear Cap)	под заказ	1860 руб.
25	518328940	RH Stirrвыше (RH Stirrup)	под заказ	11430 руб.
25	518328528	LH Stirrвыше (LH Stirrup)	под заказ	11430 руб.
26	250000752	Pan HD Torx Винт M8 x 25 (Pan HD Torx Screw M8 x 25)	под заказ	80 руб.
27	390909200	Заклёпка (Rivet)	под заказ	140 руб.
27	605636005	(последний код) Rivet Avex 4.8x10 St	под заказ	70 руб.
28	390909100	Заклёпка (Rivet)	под заказ	30 руб.
29	293150096	Заклёпка (Rivet)	под заказ	430 руб.
29	36006	(последний код) Rivet Hemlock 6.35x14.3 St	под заказ	340 руб.
30	518327907	Front Radiator (Front Radiator)	под заказ	29500 руб.
31	207662044	Шестигранный флавцевый винт M6 x 20 (Hex. Flange Screw M6 x 20)	под заказ	290 руб.
32	233261414	Elastic Фланец Гайка M6 (Elastic Flange Nut M6)	под заказ	290 руб.
32		(последний код)	под заказ	по запросу
33	390909200	Заклёпка (Rivet)	под заказ	140 руб.
33	605636005	(последний код) Rivet Avex 4.8x10 St	под заказ	70 руб.
34	518326178	MAG Sвышеport (MAG Support)	под заказ	4500 руб.
35	293150174	Заклёпка (Rivet)	под заказ	400 руб.
36	518325560	Adhesive Patch (Adhesive Patch)	под заказ	200 руб.
37	518327535	Brace. Includes 37 To 38 (Brace. Includes 37 To 38)	под заказ	21700 руб.
38	512060295	Монтажная резинка (Rubber Mount)	под заказ	4070 руб.
38	SM-04270	(не оригинальная запчасть) Опора (подушка) двигателя BRP SM-04270	под заказ	2 220 руб.
38	SM-09582	(не оригинальная запчасть) Опора (подушка) двигателя BRP SM-09582	под заказ	3 110 руб.
39	234281474	Пружинная шайба (Spring Washer)	под заказ	290 руб.
39	732900030	(последний код) WASHER-SPRING CONICAL DIN.6796	под заказ	230 руб.
40	518328393	Cross Member. Includes 40 To 43 (Cross Member. Includes 40 To 43)	под заказ	33900 руб.
41	518327487	Sвышеport (Support)	под заказ	~~19270 руб.~~ 14000 руб.
42	207662044	Шестигранный флавцевый винт M6 x 20 (Hex. Flange Screw M6 x 20)	под заказ	290 руб.
43	233261414	Elastic Фланец Гайка M6 (Elastic Flange Nut M6)	под заказ	290 руб.
43		(последний код)	под заказ	по запросу
44	233281414	Elastic Фланец Гайка M8 (Elastic Flange Nut M8)	под заказ	290 руб.
44		(последний код)	под заказ	по запросу
45	210262050	дляming Винт M6 x 20 (Forming Screw M6 x 20)	под заказ	180 руб.
46	207662544	Шестигранный флавцевый винт M6 x 25 (Hex. Flange Screw M6 x 25)	под заказ	290 руб.
46	420940568	(последний код) SCREW-HEX	под заказ	230 руб.
47	233261414	Elastic Фланец Гайка M6 (Elastic Flange Nut M6)	под заказ	290 руб.
47		(последний код)	под заказ	по запросу
48	293150179	Заклёпка (Rivet)	под заказ	150 руб.
48	293150175	(последний код) MONOBOLT 4.8 *MONOBOLT 4.8	под заказ	160 руб.
49	207662044	Шестигранный флавцевый винт M6 x 20 (Hex. Flange Screw M6 x 20)	под заказ	290 руб.
50	233261414	Elastic Фланец Гайка M6 (Elastic Flange Nut M6)	под заказ	290 руб.
50		(последний код)	под заказ	по запросу
51	207661644	Шестигранный флавцевый винт M6 x 16 (Hex. Flange Screw M6 x 16)	под заказ	280 руб.
52	233281414	Elastic Фланец Гайка M8 (Elastic Flange Nut M8)	под заказ	290 руб.
52		(последний код)	под заказ	по запросу
53	234281474	Пружинная шайба (Spring Washer)	под заказ	290 руб.
53	732900030	(последний код) WASHER-SPRING CONICAL DIN.6796	под заказ	230 руб.
54	205083044	Socket HD Винт M8 x 30 (Socket HD Screw M8 x 30)	под заказ	290 руб.
54		(последний код)	под заказ	по запросу
55	207584044	Шестигранный флавцевый винт M8 x 40 (Hex. Flange Screw M8 x 40)	под заказ	290 руб.
56	518327565	Front Member (Front Member)	под заказ	21700 руб.
56	518327299	(последний код) MEMBRURE AV *MEMBER-FRONT	под заказ	по запросу
57	207662044	Шестигранный флавцевый винт M6 x 20 (Hex. Flange Screw M6 x 20)	под заказ	290 руб.
58	233261414	Elastic Фланец Гайка M6 (Elastic Flange Nut M6)	под заказ	290 руб.
58		(последний код)	под заказ	по запросу
59	518327237	Rear Member (Rear Member)	под заказ	12360 руб.
60	233281414	Elastic Фланец Гайка M8 (Elastic Flange Nut M8)	под заказ	290 руб.
60		(последний код)	под заказ	по запросу
61	518325560	Adhesive Patch (Adhesive Patch)	под заказ	200 руб.
62	518326848	верхний Column (Upper Column)	под заказ	940 руб.
63	207662056	Шестигранный флавцевый винт M6 x 20 (Hex. Flange Screw M6 x 20)	под заказ	100 руб.
64	233261416	Elastic Фланец Гайка M6 (Elastic Flange Nut M6)	под заказ	290 руб.
65	518326355	верхний Column (Upper Column)	под заказ	1570 руб.
66	207662556	Шестигранный флавцевый винт M6 x 25 (Hex. Flange Screw M6 x 25)	под заказ	430 руб.
67	233261416	Elastic Фланец Гайка M6 (Elastic Flange Nut M6)	под заказ	290 руб.
68	518328071	чёрный Rear Бампер (Black Rear Bumper)	под заказ	7200 руб.
69	250000779	Torx Truss M6 x 18 (Torx Truss M6 x 18)	под заказ	190 руб.
70	224061201	плоский Шайба (Flat Washer)	под заказ	290 руб.
70	224061200	(последний код) WASHER-FLAT	под заказ	230 руб.
71	518327979	чёрный LH Footrest (Black LH Footrest)	под заказ	4940 руб.
71	518327980	чёрный RH Footrest (Black RH Footrest)	под заказ	4940 руб.
72	36005	Заклёпка (Rivet)	под заказ	150 руб.
72	3699005	(последний код) POP-RIVET (USE 36005)	под заказ	20 руб.
73	518328079	тормоз Крышка Sвышеport (Brake Cover Support)	под заказ	770 руб.
74	390909200	Заклёпка (Rivet)	под заказ	140 руб.
74	605636005	(последний код) Rivet Avex 4.8x10 St	под заказ	70 руб.
75	293150103	Pop Заклёпка 3 / 16" (Pop Rivet 3/16")	под заказ	140 руб.
76	518327507	чёрный LH Foot Sвышеport (Black LH Foot Support)	под заказ	1470 руб.
76	518327508	чёрный RH Foot Sвышеport (Black RH Foot Support)	под заказ	1470 руб.
77	293150183	Заклёпка (Rivet)	под заказ	150 руб.
78	518327613	LH Пружина Sвышеport Пластина (LH Spring Support Plate)	под заказ	620 руб.
79	293150103	Pop Заклёпка 3 / 16" (Pop Rivet 3/16")	под заказ	140 руб.
80	518327614	RH Пружина Sвышеport Пластина (RH Spring Support Plate)	под заказ	200 руб.
81	390909200	Заклёпка (Rivet)	под заказ	140 руб.
81	605636005	(последний код) Rivet Avex 4.8x10 St	под заказ	70 руб.
82	518327145	Sвышеport. Includes 82 To 83 (Support. Includes 82 To 83)	под заказ	5640 руб.
83	XXX	Втулка (Bushing)
84	250000079	Panel Гайка M5 (Panel Nut M5)	под заказ	250 руб.
85	513033746	верхний Sвышеport Пластина (Upper Support Plate)	под заказ	490 руб.
86	513033747	нижний Sвышеport Пластина (Lower Support Plate)	под заказ	410 руб.
87	605452114	Резиновая заглушка (Rubber Plug)	под заказ	390 руб.
88	XXX	Сальникing List (Sealing List)
89	205065044	Socket HD Винт M6 x 50 (Socket HD Screw M6 x 50)	под заказ	290 руб.
89	420241761	(последний код) SCREW-SOCKET M6 X 50	под заказ	230 руб.
90	516006448	Топливный бак Protection Наклейка (Fuel Tank Protection Decal)	под заказ	800 руб.
91	516007041	Топливный бак Protection Наклейка (Fuel Tank Protection Decal)	под заказ	по запросу
