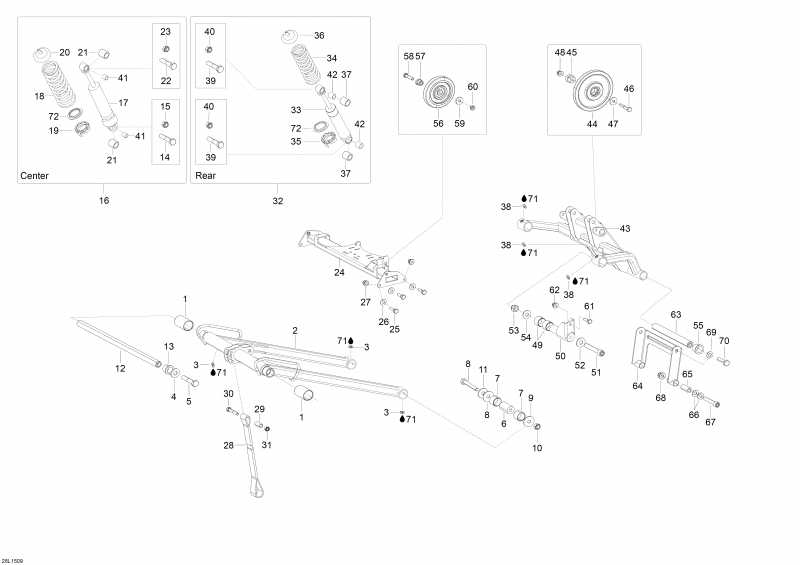

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX 69 Ranger Alpine 1200 4-TEC, 2015

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	503193309	Гильза (Sleeve)	под заказ	510 руб.
2	503193092	Front Рычаг (Front Arm)	под заказ	16750 руб.
3	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
4	250200131	Шайба Пружина Conical M12 (Washer Spring Conical M12)	под заказ	80 руб.
5	250000555	Hex. Колпачок Винт M12 x 60 (Hex. Cap Screw M12 x 60)	под заказ	240 руб.
6	605354157	Вал (Shaft)	под заказ	3450 руб.
7	503193700	Втулка (Bushing)	под заказ	650 руб.
7	31065	(последний код) BUSHING PDE 25/28 X20	под заказ	680 руб.
8	207007044	Hex. Колпачок Винт M10 x 70 (Hex. Cap Screw M10 x 70)	под заказ	290 руб.
9	605355801	Шайба (Washer)	под заказ	60 руб.
10	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
10	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
11	503183300	Шайба (Washer)	под заказ	410 руб.
11	503171000	(последний код) RONDELLE *WASHER	под заказ	170 руб.
12	503193174	верхний Вал (Upper Shaft)	под заказ	7000 руб.
13	31024	Подушка (Cushion)	под заказ	2070 руб.
13		(последний код)	под заказ	по запросу
14	250000549	Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)	под заказ	210 руб.
15	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
15	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
16	XXX	Shock в сборе, Center (Shock Assy, Center)
17	503193517	Shock (Shock)	под заказ	13820 руб.
18	503191848	Пружина (Spring)	под заказ	6500 руб.
19	230078	Пружина Седло (Spring Seat)	под заказ	860 руб.
20	230076	Пружина Седло (Spring Seat)	под заказ	2500 руб.
20	230094	(последний код) SPRING GUIDE	под заказ	540 руб.
21	31094	Glide Подшипник (Glide Bearing)	под заказ	910 руб.
22	207004544	Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)	под заказ	290 руб.
22	702000129	(последний код) BOULON *BOLT	под заказ	230 руб.
23	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
23	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
24	503193124	Middle Beam (Middle Beam)	под заказ	9440 руб.
25	250000556	Hex. Колпачок Винт M8 x 25 (Hex. Cap Screw M8 x 25)	под заказ	150 руб.
26	503193095	Шайба (Washer)	под заказ	100 руб.
27	233281414	Elastic Фланец Гайка M8 (Elastic Flange Nut M8)	под заказ	290 руб.
27		(последний код)	под заказ	по запросу
28	503192926	Limiter Хомут (Limiter Strap)	под заказ	1520 руб.
29	605455335	Гильза (Sleeve)	под заказ	1250 руб.
30	207084544	Hex. Колпачок Винт M8 x 45 (Hex. Cap Screw M8 x 45)	под заказ	580 руб.
30	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
31	232581414	Эластичная гайка со стопором M8 (Elastic Stop Nut M8)	под заказ	140 руб.
31	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
32	XXX	Shock в сборе, Rear (Shock Assy, Rear)
33	503192371	Shock (Shock)	под заказ	13820 руб.
34	503192429	Пружина (Spring)	под заказ	4960 руб.
35	230078	Пружина Седло (Spring Seat)	под заказ	860 руб.
36	230076	Пружина Седло (Spring Seat)	под заказ	2500 руб.
36	230094	(последний код) SPRING GUIDE	под заказ	540 руб.
37	31094	Glide Подшипник (Glide Bearing)	под заказ	910 руб.
38	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
39	40134	Allen Винт M10 x 45 (Allen Screw M10 x 45)	под заказ	230 руб.
39		(последний код)	под заказ	по запросу
40	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
40	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
41	5446652	Втулка (Bushing)	под заказ	2000 руб.
41		(последний код)	под заказ	по запросу
42	5446652	Втулка (Bushing)	под заказ	2000 руб.
42		(последний код)	под заказ	по запросу
43	503193877	Rear Рычаг Weld (Rear Arm Weld)	под заказ	18340 руб.
43	503194581	(последний код) REAR ARM WELD	под заказ	18340 руб.
44	503193852	Idler Wheel 140 mm (Idler Wheel 140 mm)	под заказ	4920 руб.
45	605454461	Гильза (Sleeve)	под заказ	1000 руб.
46	207084544	Hex. Колпачок Винт M8 x 45 (Hex. Cap Screw M8 x 45)	под заказ	580 руб.
46	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
47	20077	Шайба (Washer)	под заказ	110 руб.
48	233281414	Elastic Фланец Гайка M8 (Elastic Flange Nut M8)	под заказ	290 руб.
48		(последний код)	под заказ	по запросу
49	503193700	Втулка (Bushing)	под заказ	650 руб.
49	31065	(последний код) BUSHING PDE 25/28 X20	под заказ	680 руб.
50	503193878	Rear Рычаг Sвышеport (Rear Arm Support)	под заказ	2310 руб.
51	250000543	Socket HD. Винт M10 x 65 (Socket HD. Screw M10 x 65)	под заказ	480 руб.
52	503191926	Шайба (Washer)	под заказ	620 руб.
53	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
53	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
54	605355801	Шайба (Washer)	под заказ	60 руб.
55	31024	Подушка (Cushion)	под заказ	2070 руб.
55		(последний код)	под заказ	по запросу
56	572043500	Idler Wheel (Idler Wheel)	под заказ	2480 руб.
57	503193330	Гильза (Sleeve)	под заказ	370 руб.
58	207083544	Hex. Колпачок Винт M8 x 35 (Hex. Cap Screw M8 x 35)	под заказ	290 руб.
58	702000284	(последний код) VIS *SCREW	под заказ	230 руб.
59	20077	Шайба (Washer)	под заказ	110 руб.
60	232581414	Эластичная гайка со стопором M8 (Elastic Stop Nut M8)	под заказ	140 руб.
60	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
61	250000556	Hex. Колпачок Винт M8 x 25 (Hex. Cap Screw M8 x 25)	под заказ	150 руб.
62	233281414	Elastic Фланец Гайка M8 (Elastic Flange Nut M8)	под заказ	290 руб.
62		(последний код)	под заказ	по запросу
63	503192397	Вал (Shaft)	под заказ	1840 руб.
64	503192346	Rear Swing (Rear Swing)	под заказ	2230 руб.
65	503192341	Rear Swing Вал (Rear Swing Shaft)	под заказ	2150 руб.
66	234001410	Шайба плоский M10 (Washer Flat M10)	под заказ	290 руб.
66	224001211	(последний код) WASHER-FLAT DIN.125A	под заказ	230 руб.
67	205006044	Socket HD. Винт M10 x 60 (Socket HD. Screw M10 x 60)	под заказ	100 руб.
68	233201414	Elastic Фланец Гайка M10 (Elastic Flange Nut M10)	под заказ	280 руб.
68	228701045	(последний код) NUT-FLANGE ELASTIC DIN.6926	под заказ	220 руб.
69	234001410	плоский Шайба M10 (Flat Washer M10)	под заказ	290 руб.
69	224001211	(последний код) WASHER-FLAT DIN.125A	под заказ	230 руб.
70	207204044	Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)	под заказ	210 руб.
71	619590193	Synthetic Смазка (Synthetic Grease)	под заказ	25800 руб.
72	230049	Пружина Направляющая (Spring Guide)	под заказ	2480 руб.
