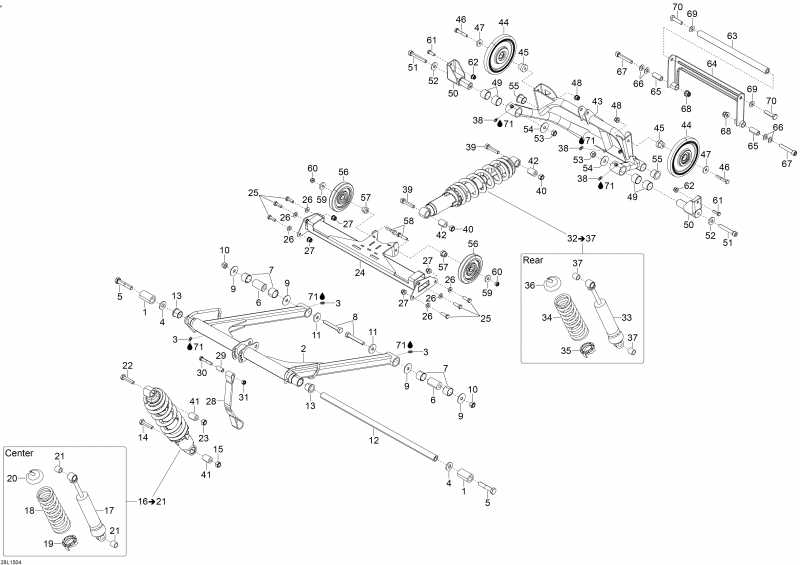

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX 69 YETI 900 ACE, 2015


Снегоход Lynx  - Задняя подвеска - Rear Suspension

Номер на
рисунке
АртикулНаименованиеКол-во
на складе
Цена
1 503193309

Гильза (Sleeve)

под заказ510 руб.
2 503193092

Front Рычаг (Front Arm)

под заказ16750 руб.
3 408200700

Смазочный фиттинг (Grease Fitting)

под заказ320 руб.
4 250200131

Шайба Пружина Conical M12 (Washer Spring Conical M12)

под заказ80 руб.
5 250000555

Hex. Колпачок Винт M12 x 60 (Hex. Cap Screw M12 x 60)

под заказ240 руб.
6 605354157

Вал (Shaft)

под заказ3450 руб.
7 503193700

Втулка (Bushing)

под заказ650 руб.
7 31065

(последний код) BUSHING PDE 25/28 X20

под заказ680 руб.
8 207007044

Hex. Колпачок Винт M10 x 70 (Hex. Cap Screw M10 x 70)

под заказ290 руб.
9 605355801

Шайба (Washer)

под заказ60 руб.
10232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
10732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
11503183300

Шайба (Washer)

под заказ410 руб.
11503171000

(последний код) RONDELLE *WASHER

под заказ170 руб.
12503193174

верхний Вал (Upper Shaft)

под заказ7000 руб.
1331024

Подушка (Cushion)

под заказ2070 руб.
13

(последний код)

под заказпо запросу
14250000549

Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)

под заказ210 руб.
15232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
15732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
16XXX

Center Shock в сборе. Includes 16 To 21 (Center Shock Assy. Includes 16 To 21)

17503192369

Shock (Shock)

под заказ13820 руб.
18503192358

Пружина (Spring)

под заказ11030 руб.
19230078

Пружина Седло (Spring Seat)

под заказ860 руб.
20230076

Пружина Седло (Spring Seat)

под заказ2500 руб.
20230094

(последний код) SPRING GUIDE

под заказ540 руб.
2131094

Glide Подшипник (Glide Bearing)

под заказ910 руб.
22207004544

Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)

под заказ290 руб.
22702000129

(последний код) BOULON *BOLT

под заказ230 руб.
23232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
23732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
24503192687

Middle Beam (Middle Beam)

под заказ9970 руб.
25250000556

Hex. Колпачок Винт M8 x 25 (Hex. Cap Screw M8 x 25)

под заказ150 руб.
26503192494

Шайба (Washer)

под заказ290 руб.
27233281414

Elastic Фланец Гайка M8 (Elastic Flange Nut M8)

под заказ290 руб.
27

(последний код)

под заказпо запросу
28503193780

Limiter Хомут (Limiter Strap)

под заказ2240 руб.
29605455335

Гильза (Sleeve)

под заказ1250 руб.
30207084544

Hex. Колпачок Винт M8 x 45 (Hex. Cap Screw M8 x 45)

под заказ580 руб.
30702000023

(последний код) BOULON *BOLT

под заказ450 руб.
31232581414

Эластичная гайка со стопором M8 (Elastic Stop Nut M8)

под заказ140 руб.
31420942030

(последний код) NUT-LOCK M8

под заказ110 руб.
32XXX

Rear Shock в сборе. Includes 32 To 37 (Rear Shock Assy. Includes 32 To 37)

33503192371

Shock (Shock)

под заказ13820 руб.
34503192432

Пружина (Spring)

под заказ8510 руб.
35230078

Пружина Седло (Spring Seat)

под заказ860 руб.
36230076

Пружина Седло (Spring Seat)

под заказ2500 руб.
36230094

(последний код) SPRING GUIDE

под заказ540 руб.
3731094

Glide Подшипник (Glide Bearing)

под заказ910 руб.
38408200700

Смазочный фиттинг (Grease Fitting)

под заказ320 руб.
3940134

Allen Винт M10 x 45 (Allen Screw M10 x 45)

под заказ230 руб.
39

(последний код)

под заказпо запросу
40232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
40732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
415446652

Втулка (Bushing)

под заказ2000 руб.
41

(последний код)

под заказпо запросу
425446652

Втулка (Bushing)

под заказ2000 руб.
42

(последний код)

под заказпо запросу
43503193868

Rear Рычаг (Rear Arm)

под заказ18340 руб.
43503194584

(последний код) REAR ARM WELD

под заказ15680 руб.
44503193852

Idler Wheel 133 мм (Idler Wheel 133mm)

под заказ4920 руб.
45605454461

Гильза (Sleeve)

под заказ1000 руб.
46207084544

Hex. Колпачок Винт M8 x 45 (Hex. Cap Screw M8 x 45)

под заказ580 руб.
46702000023

(последний код) BOULON *BOLT

под заказ450 руб.
4720077

Шайба (Washer)

под заказ110 руб.
48233281414

Elastic Фланец Гайка M8 (Elastic Flange Nut M8)

под заказ290 руб.
48

(последний код)

под заказпо запросу
49503193700

Втулка (Bushing)

под заказ650 руб.
4931065

(последний код) BUSHING PDE 25/28 X20

под заказ680 руб.
50503193878

Rear Рычаг Sвышеport (Rear Arm Support)

под заказ2310 руб.
51250000543

Socket HD Винт M10 x 120 (Socket HD Screw M10 x 120)

под заказ480 руб.
52503191926

Шайба (Washer)

под заказ620 руб.
53232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
53732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
54605355801

Шайба (Washer)

под заказ60 руб.
5531024

Подушка (Cushion)

под заказ2070 руб.
55

(последний код)

под заказпо запросу
56572043500

Idler Wheel (Idler Wheel)

под заказ2480 руб.
57503193330

Гильза (Sleeve)

под заказ370 руб.
58207083544

Hex. Колпачок Винт M8 x 35 (Hex. Cap Screw M8 x 35)

под заказ290 руб.
58702000284

(последний код) VIS *SCREW

под заказ230 руб.
5920077

Шайба (Washer)

под заказ110 руб.
60232581414

Эластичная гайка со стопором M8 (Elastic Stop Nut M8)

под заказ140 руб.
60420942030

(последний код) NUT-LOCK M8

под заказ110 руб.
61250000556

Hex. Колпачок Винт M8 x 25 (Hex. Cap Screw M8 x 25)

под заказ150 руб.
62233281414

Elastic Фланец Гайка M8 (Elastic Flange Nut M8)

под заказ290 руб.
62

(последний код)

под заказпо запросу
63503192397

Вал (Shaft)

под заказ1840 руб.
64503192346

Rear Swing (Rear Swing)

под заказ2230 руб.
65503192341

Rear Swing Вал (Rear Swing Shaft)

под заказ2150 руб.
66234001410

Шайба плоский M10 (Washer Flat M10)

под заказ290 руб.
66224001211

(последний код) WASHER-FLAT DIN.125A

под заказ230 руб.
67205006044

Socket HD. Винт M10 x 60 (Socket HD. Screw M10 x 60)

под заказ100 руб.
68233201414

Elastic Фланец Гайка M10 (Elastic Flange Nut M10)

под заказ280 руб.
68228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
69234001410

плоский Шайба M10 (Flat Washer M10)

под заказ290 руб.
69224001211

(последний код) WASHER-FLAT DIN.125A

под заказ230 руб.
70207204044

Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)

под заказ210 руб.
71619590193

Synthetic Смазка (Synthetic Grease)

под заказ25800 руб.
