ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX 49 Ranger 600 ACE, 2014

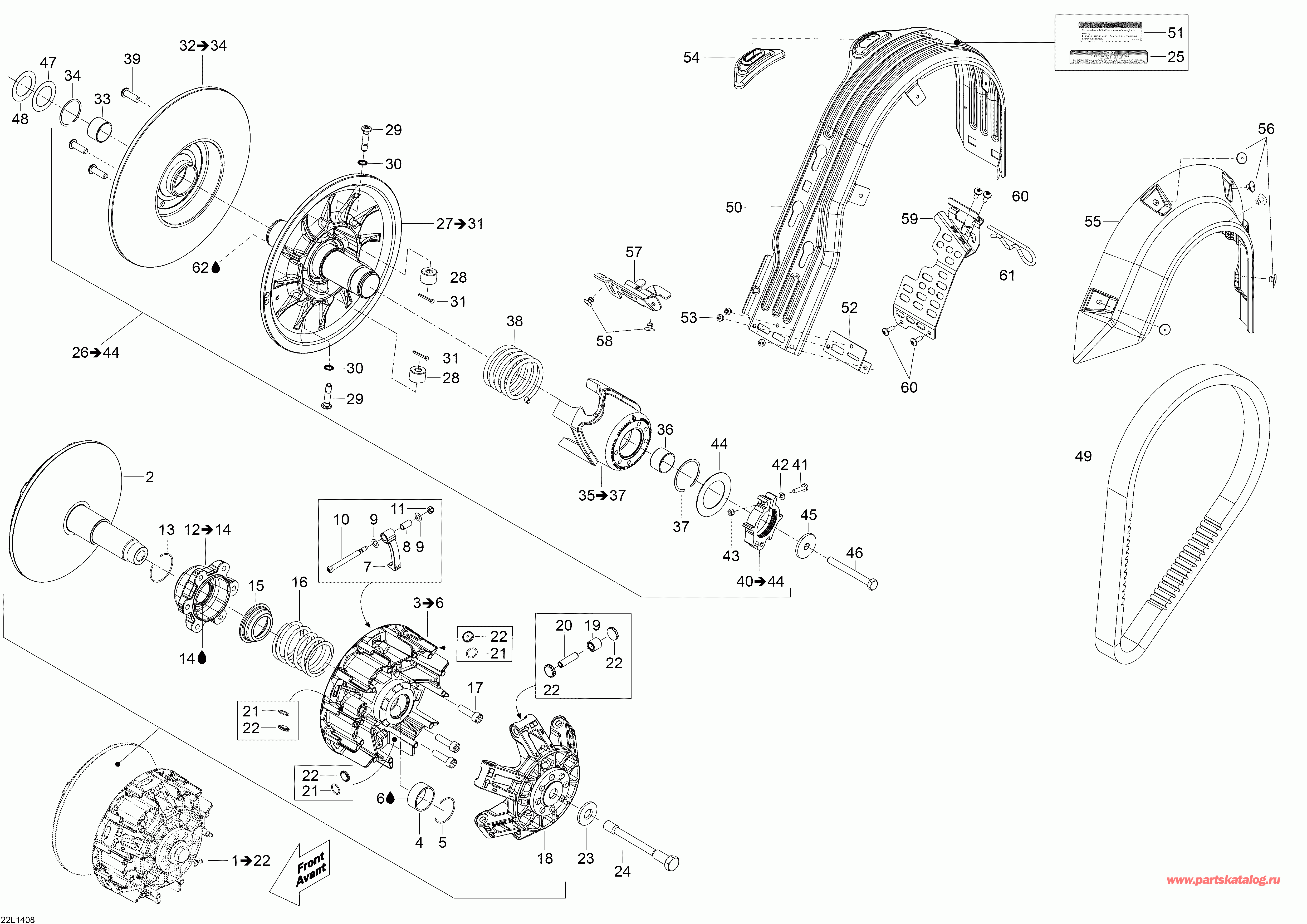

Snowmobile lynx - Pulley System

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 XXX

Шкив привода в сборе. Includes 1 To 22 (Drive Pulley Assy. Includes 1 To 22)

2 417223867

Fixed Фланец в сборе (Fixed Flange Assy)

под заказ21500 руб.
3 417223855

Sliding Фланец в сборе. Includes 3 To 6 (Sliding Flange Assy. Includes 3 To 6)

под заказ22600 руб.
3 417224101

(последний код) SLIDDING FLANGE ASSEMBLY

под заказ20500 руб.
4 417222758

Втулка (Bushing)

под заказ1710 руб.
4 417006900

(последний код) DOUILLE *BUSHING

под заказ1730 руб.
4 SM-03242

     (не оригинальная запчасть) Втулка вариатора BRP SM-03242

под заказ1 510 руб.
4 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
5 293370037

Стопорное кольцо (Circlip)

под заказ150 руб.
5 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
6 619600012

Loctite 609, 50 ml (Loctite 609, 50 ml)

под заказ9170 руб.
7 417223508

Ramp (Ramp)

под заказ3000 руб.
7 417223450

(последний код) RAMPE *RAMP

под заказ2500 руб.
8 293350078

Втулка (Bushing)

под заказ370 руб.
8 417223604

(последний код) RAMP Tundra 550

под заказ5280 руб.
9 417223255

Упорная шайба (Thrust Washer)

под заказ100 руб.
10417223694

Axle Ramp (Axle Ramp)

под заказ860 руб.
10417223609

(последний код) AXE DE RAMPE *AXLE-RAMP

под заказ680 руб.
11232551414

Стопорная гайка M5 (Lock Nut M5)

под заказ130 руб.
11702000608

(последний код) ECROU *NUT

под заказ110 руб.
12417223907

Крышка пружины в сборе. Includes 12 To 14 (Spring Cover Assy. Includes 12 To 14)

под заказ3570 руб.
13293370065

Стопорное кольцо (Circlip)

под заказ170 руб.
14619600012

Loctite 609, 50 ml (Loctite 609, 50 ml)

под заказ9170 руб.
15417223752

Пружина Седло (Spring Seat)

под заказ990 руб.
16417223747

Пружина (красный / белый, 356-600N) (Spring (Red / White, 356-600N))

под заказ1060 руб.
17250000580

Hex. Socket Head Винт M6 x 30 (Hex. Socket Head Screw M6 x 30)

под заказ370 руб.
18417223865

Governor Cвыше в сборе (Governor Cup Assy)

под заказ19270 руб.
19417223767

Ролик (Roller)

под заказ840 руб.
19417223387

(последний код) Roller

под заказпо запросу
19AT-03425

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP AT-03425

под заказ3 490 руб.
19SM-03278A

     (не оригинальная запчасть) Ролики ведущего вариатора BRP (6 шт) SM-03278A

под заказ8 480 руб.
19SM-03278

     (не оригинальная запчасть) Ремкомплект вариатора BRP SM-03278

под заказ10 050 руб.
20417223257

Ролик Axle (Roller Axle)

под заказ720 руб.
20420233895

(последний код) ROLLER SLEEVE

под заказ560 руб.
20AT-03425

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP AT-03425

под заказ3 490 руб.
21293300169

Уплотнительное кольцо (O Ring)

под заказ70 руб.
21293300185

(последний код) JOINT TORIQUE *O RING

под заказ90 руб.
21SM-03279

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03279

под заказ7 560 руб.
21SM-03278

     (не оригинальная запчасть) Ремкомплект вариатора BRP SM-03278

под заказ10 050 руб.
22417223919

Slider Shoe (Slider Shoe)

под заказ650 руб.
22417223269

(последний код) Slider Shoe

под заказ670 руб.
22SM-03260

     (не оригинальная запчасть) Комплект слайдеров ведущего вариатора (12 шт) BRP SM-03260

под заказ2 320 руб.
22SM-03279

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03279

под заказ7 560 руб.
22SM-03278

     (не оригинальная запчасть) Ремкомплект вариатора BRP SM-03278

под заказ10 050 руб.
23250200144

Пружинная шайба (Spring Washer)

под заказ1010 руб.
24417300432

Шкив привода Болт (Drive Pulley Bolt)

под заказ3280 руб.
25516005503

Наклейка, Notice, Шкив привода Болт (Decal, Notice, Drive Pulley Bolt)

под заказпо запросу
26XXX

Ведомый шкив Ass?y. Includes 26 To 44 (Driven Pulley Ass?y. Includes 26 To 44)

27417127351

Fixed Фланец в сборе. Includes 27 To 31 (Fixed Flange Assy. Includes 27 To 31)

под заказ32200 руб.
28417127016

Ролик (Roller)

под заказ3230 руб.
28SM-03114

     (не оригинальная запчасть) Ролик ведомого вариатора BRP SM-03114

под заказ3 600 руб.
28SM-03114-2

     (не оригинальная запчасть) Комплект усиленных роликов ведомого вариатора BRP SM-03114-2

под заказ2 780 руб.
29417127294

Шпилька (Stud)

под заказ720 руб.
29SM-03251

     (не оригинальная запчасть) Палец ролика ведомого вариатора BRP SM-03251

под заказ890 руб.
30250200009

Шайба с блокировкой (Lock Washer)

под заказ190 руб.
31250400063

Стопор пружины M3 x 30 (Spring Pin M3 x 30)

под заказ210 руб.
32417127366

Sliding Фланец в сборе. Includes 32 To 34 (Sliding Flange Assy. Includes 32 To 34)

под заказ9910 руб.
32417127231

(последний код) Slider Flange Ass-y

под заказ7750 руб.
33417127318

Втулка (Bushing)

под заказ1830 руб.
33417127000

(последний код) DOUILLE *BUSHING

под заказ1430 руб.
33SM-03274

     (не оригинальная запчасть) Ремкомплект вариатора BRP 850 SM-03274

под заказ20 730 руб.
33SM-03267

     (не оригинальная запчасть) Втулка вариатора BRP SM-03267

под заказ1 440 руб.
34293370049

Стопорное кольцо (Circlip)

под заказ400 руб.
34SM-03274

     (не оригинальная запчасть) Ремкомплект вариатора BRP 850 SM-03274

под заказ20 730 руб.
34SM-03267

     (не оригинальная запчасть) Втулка вариатора BRP SM-03267

под заказ1 440 руб.
35417127391

Cam в сборе (41 / 45?) Includes 35 To 37 (Cam Assy (41/45?). Includes 35 To 37)

под заказ14380 руб.
36417127318

Втулка (Bushing)

под заказ1830 руб.
36417127000

(последний код) DOUILLE *BUSHING

под заказ1430 руб.
36SM-03274

     (не оригинальная запчасть) Ремкомплект вариатора BRP 850 SM-03274

под заказ20 730 руб.
36SM-03267

     (не оригинальная запчасть) Втулка вариатора BRP SM-03267

под заказ1 440 руб.
37293370049

Стопорное кольцо (Circlip)

под заказ400 руб.
37SM-03274

     (не оригинальная запчасть) Ремкомплект вариатора BRP 850 SM-03274

под заказ20 730 руб.
37SM-03267

     (не оригинальная запчасть) Втулка вариатора BRP SM-03267

под заказ1 440 руб.
38417127344

Пружина (Штифтk / Штифтk, 204-367N) (Spring (Pink / Pink, 204-367N))

под заказ2870 руб.
38417127236

(последний код) Spring Release

под заказ2250 руб.
39250000283

Torx Винт M8 x 25, Scotch Рукоятка (Torx Screw M8 x 25, Scotch Grip)

под заказ720 руб.
39250000757

(последний код) SCREW-TORX BUTTON HEAD M8 X 25 S.GRIP

под заказ190 руб.
40415129604

Шкив Регулятор в сборе. Includes 40 To 44 (Pulley Adjuster Assy. Includes 40 To 44)

под заказ2230 руб.
40417127248

(последний код) PULLEY ADJUST

под заказ1740 руб.
41205052544

Phillips Винт M5 x 20 (Phillips Screw M5 x 20)

под заказ290 руб.
42234051410

плоский Шайба M5 (Flat Washer M5)

под заказ130 руб.
42224051111

(последний код) WASHER-FLAT DIN.125A

под заказ110 руб.
43232551414

Эластичная гайка со стопором M5 (Elastic Stop Nut M5)

под заказ130 руб.
43702000608

(последний код) ECROU *NUT

под заказ110 руб.
44417127155

Шайба (Washer)

под заказ820 руб.
45517302322

Усиленная шайба (Strength Washer)

под заказ840 руб.
45517293300

(последний код) RONDELLE *WASHER

под заказ950 руб.
46207287544

Hex. Колпачок Винт M8 x 75 (Hex. Cap Screw M8 x 75)

под заказ290 руб.
47417300265

Проставка. (Adjustment Part, Use If Needed) (Spacer. (Adjustment Part, Use If Needed))

под заказ80 руб.
47417300054

(последний код) ENTRETOISE *SPACER

под заказ60 руб.
48504112000

Регулировочная шайба. (Adjustment Part, Use If Needed) (Shim. (Adjustment Part, Use If Needed))

под заказ460 руб.
48572041400

(последний код) ENTRETOISE *SPACER

под заказ170 руб.
49417300127

Приводной ремень (Drive Belt)

под заказ10500 руб.
8000 руб.
49417300150

(последний код) BELT-DRIVE

под заказ7090 руб.
49XS806

     (не оригинальная запчасть) Ремень вариатора Arctic Cat/BRP XS806

под заказ12 820 руб.
4942G4266

     (не оригинальная запчасть) Ремень вариатора для снегохода BRP/Arctic Cat 42G4266

под заказ9 270 руб.
50417300382

Belt Guard (Belt Guard)

под заказ6430 руб.
51516004649

Security Наклейки (Security Label)

под заказ700 руб.
52417300380

Reinдляcement (Reinforcement)

под заказ390 руб.
53390909200

Заклёпка (Rivet)

под заказ140 руб.
53605636005

(последний код) Rivet Avex 4.8x10 St

под заказ70 руб.
54417300381

Направляющая (Guide)

под заказ610 руб.
55417300356

Side Защита (Side Protector)

под заказ990 руб.
56293150103

Pop Заклёпка 3 / 16 (Pop Rivet 3/16)

под заказ140 руб.
57417300360

Кронштейн (Bracket)

под заказ910 руб.
58293150104

Pop Заклёпка 3 / 16 (Pop Rivet 3/16)

под заказ80 руб.
58861783600

(последний код) KIT FASTENER LONG SKID RIVET

под заказ570 руб.
59417300448

Belt Guard Кронштейн (Belt Guard Bracket)

под заказ2500 руб.
60250000145

Torx Truss M6 x 14 (Torx Truss M6 x 14)

под заказ290 руб.
60250000742

(последний код) TORX-TRUSS M/S M5 X 14 NYLON

под заказ130 руб.
60SM-06020

     (не оригинальная запчасть) Крепеж для стекла BRP SM-06020

под заказ1 040 руб.
61114045200

Hair Штифт (Hair Pin)

под заказ800 руб.
62619600013

Loctite 8151 (Antiseize), 400ml Spray (Loctite 8151 (Antiseize), 400ml Spray)

под заказ6840 руб.
