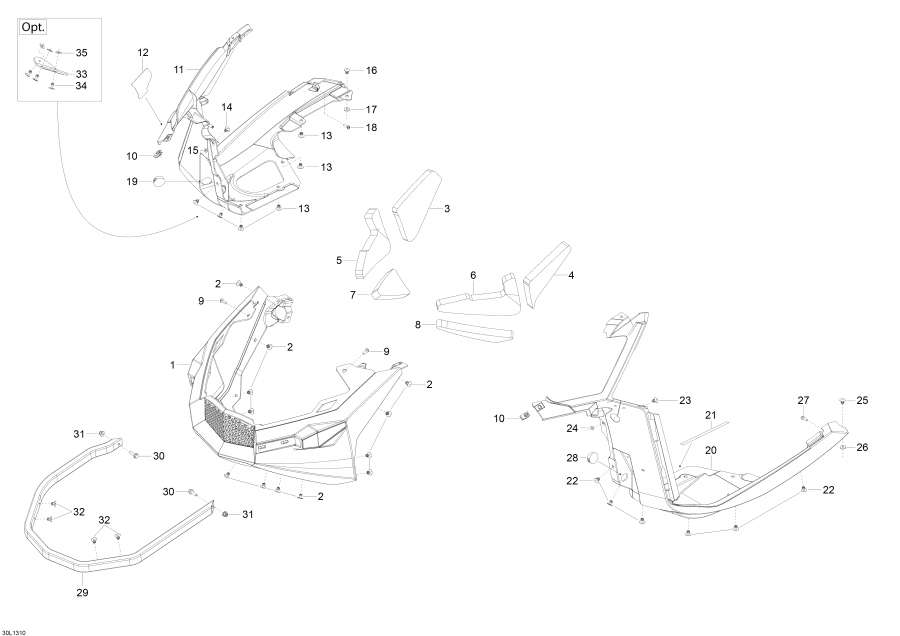

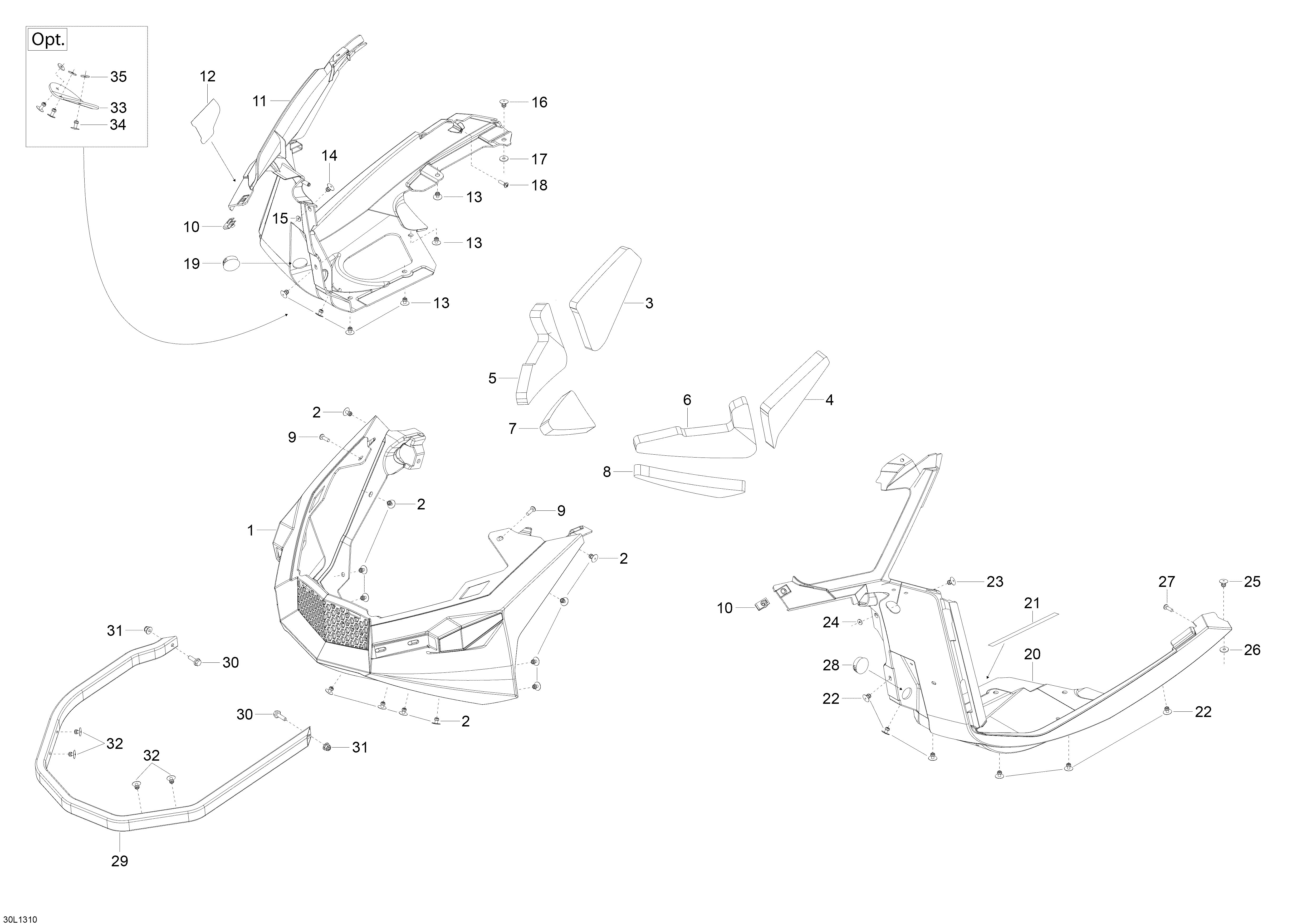

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave 550, 2013

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	502007053	Нижний поддон (Bottom Pan)	под заказ	9970 руб.
2	293150104	Pop Заклёпка 3 / 16 (Pop Rivet 3/16)	под заказ	80 руб.
2	861783600	(последний код) KIT FASTENER LONG SKID RIVET	под заказ	570 руб.
3	502007210	верхний Foam RH (Upper Foam RH)	под заказ	1000 руб.
3	502006829	(последний код) MOUSSE SUP. DR.*FOAM UPPER RH	под заказ	610 руб.
4	502007211	верхний Foam LH (Upper Foam LH)	под заказ	1080 руб.
4	502006830	(последний код) MOUSSE SUP. GA.*FOAM UPPER LH	под заказ	690 руб.
5	502007212	Middle Foam RH (Middle Foam RH)	под заказ	1380 руб.
5	502006906	(последний код) MOUSSE CEN. DR.*FOAM MIDDLE RH	под заказ	910 руб.
6	502007213	Middle Foam LH (Middle Foam LH)	под заказ	1380 руб.
6	502006907	(последний код) MOUSSE CEN. GA.*FOAM MIDDLE LH	под заказ	910 руб.
7	502007214	нижний Foam RH (Lower Foam RH)	под заказ	1000 руб.
7	502006908	(последний код) MOUSSE INF. DR.*FOAM LOWER RH	под заказ	610 руб.
8	502007215	нижний Foam LH (Lower Foam LH)	под заказ	1000 руб.
8	502006909	(последний код) MOUSSE INF. GA.*FOAM LOWER LH	под заказ	610 руб.
9	250000129	Torx Truss M6 x 16 (Torx Truss M6 x 16)	под заказ	250 руб.
9	250000721	(последний код) TORX-TRUSS M/S BZN NYLON PATCH	под заказ	140 руб.
10	250100113	Panel Гайка M6 (Panel Nut M6)	под заказ	250 руб.
11	502006914	Нижний поддон RH (Bottom Pan RH)	под заказ	4710 руб.
12	508000686	Heat Shield (Heat Shield)	под заказ	710 руб.
13	293150104	Pop Заклёпка 3 / 16 (Pop Rivet 3/16)	под заказ	80 руб.
13	861783600	(последний код) KIT FASTENER LONG SKID RIVET	под заказ	570 руб.
14	390402200	Pop Заклёпка 3 / 16 (Pop Rivet 3/16)	под заказ	140 руб.
15	517124300	Шайба (Washer)	под заказ	130 руб.
16	390402300	Pop Заклёпка 3 / 16 (Pop Rivet 3/16)	под заказ	140 руб.
17	517124300	Шайба (Washer)	под заказ	130 руб.
18	250000146	Truss Head Torx Винт K50 x 16 (Truss Head Torx Screw K50 x 16)	под заказ	230 руб.
18	250000720	(последний код) TORX-SCREW TRUSS HEAD PT.K50X16	под заказ	140 руб.
18	SM-06020	(не оригинальная запчасть) Крепеж для стекла BRP SM-06020	под заказ	1 040 руб.
19	414916600	Nylon Колпачок (Nylon Cap)	под заказ	290 руб.
20	502007051	Нижний поддон LH (Bottom Pan LH)	под заказ	4710 руб.
21	XXX	Прокладка (Gasket)
22	293150104	Pop Заклёпка 3 / 16 (Pop Rivet 3/16)	под заказ	80 руб.
22	861783600	(последний код) KIT FASTENER LONG SKID RIVET	под заказ	570 руб.
23	390402200	Pop Заклёпка 3 / 16 (Pop Rivet 3/16)	под заказ	140 руб.
24	517124300	Шайба (Washer)	под заказ	130 руб.
25	390402300	Pop Заклёпка 3 / 16 (Pop Rivet 3/16)	под заказ	140 руб.
26	517124300	Шайба (Washer)	под заказ	130 руб.
27	250000146	Truss Head Torx Винт K50 x 16 (Truss Head Torx Screw K50 x 16)	под заказ	230 руб.
27	250000720	(последний код) TORX-SCREW TRUSS HEAD PT.K50X16	под заказ	140 руб.
27	SM-06020	(не оригинальная запчасть) Крепеж для стекла BRP SM-06020	под заказ	1 040 руб.
28	414916600	Nylon Колпачок (Nylon Cap)	под заказ	290 руб.
29	502006944	Front Бампер (Front Bumper)	под заказ	7930 руб.
30	207662044	Hex. Фланецd Винт M6 x 20 (Hex. Flanged Screw M6 x 20)	под заказ	290 руб.
31	233261414	Elastic Фланецd Гайка M6 (Elastic Flanged Nut M6)	под заказ	290 руб.
31		(последний код)	под заказ	по запросу
32	293150104	Pop Заклёпка 3 / 16 (Pop Rivet 3/16)	под заказ	80 руб.
32	861783600	(последний код) KIT FASTENER LONG SKID RIVET	под заказ	570 руб.
33	502006935	Snow Deflector (Опции.) (Snow Deflector (Opt.))	под заказ	3780 руб.
34	293150104	Pop Заклёпка 3 / 16 (Pop Rivet 3/16)	под заказ	80 руб.
34	861783600	(последний код) KIT FASTENER LONG SKID RIVET	под заказ	570 руб.
35	517124300	Шайба (Washer)	под заказ	130 руб.
