ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Xtrim 600 ACE, 2013

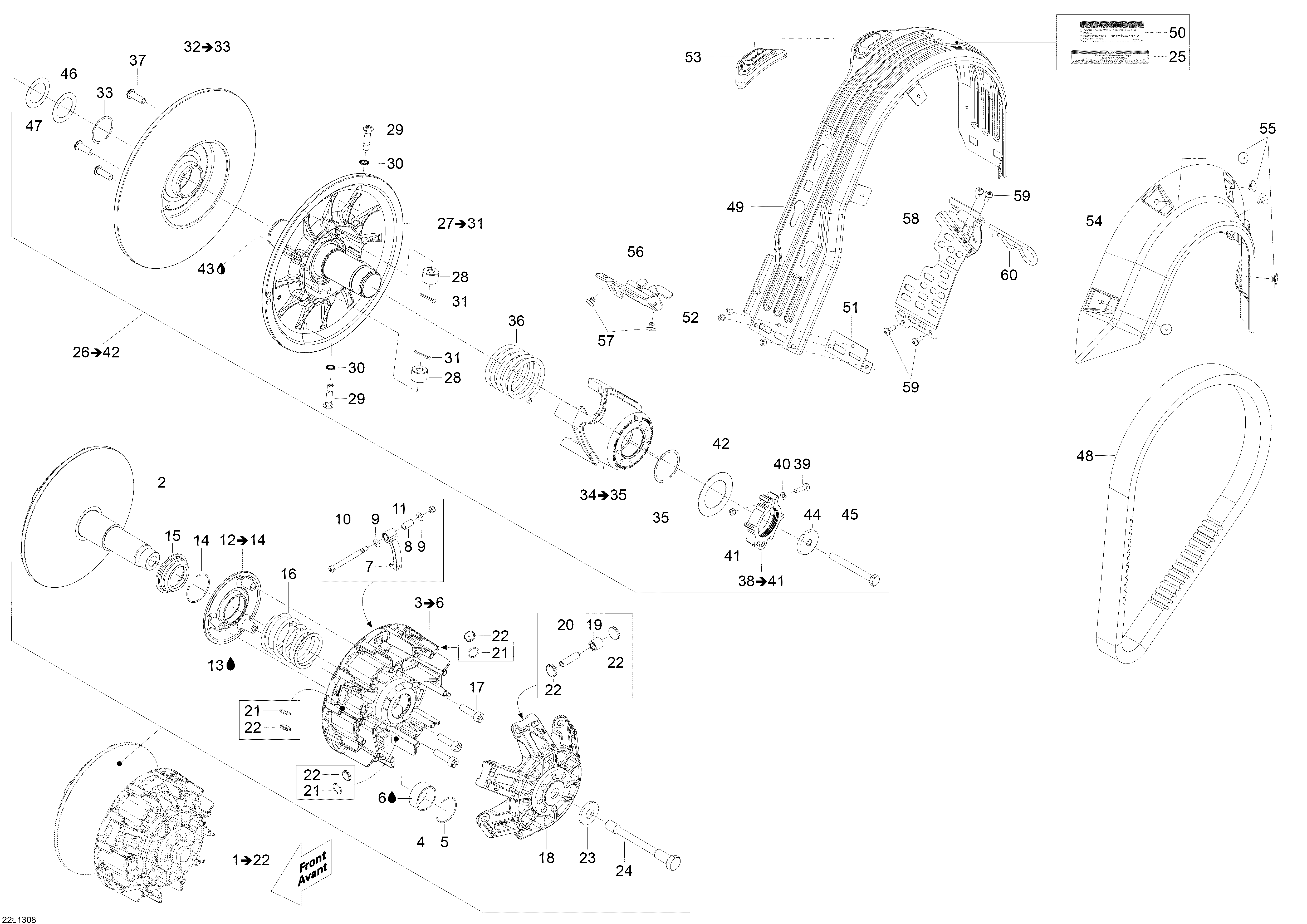

Снегоход lynx - Pulley System - Шкив System

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 XXX

Шкив привода в сборе. Includes 1 To 22 (Drive Pulley Assy. Includes 1 To 22)

2 417223534

Fixed Фланец в сборе (Fixed Flange Assy)

под заказ10230 руб.
2 417223286

(последний код) Fixe Flange Ass-y

под заказ9390 руб.
3 417223606

Sliding Фланец в сборе. Includes 3 To 6 (Sliding Flange Assy. Includes 3 To 6)

под заказ9040 руб.
4 293350079

Втулка (Bushing)

под заказ1050 руб.
5 293370065

Стопорное кольцо (Circlip)

под заказ170 руб.
6 619600012

Loctite 609, 50 ml (Loctite 609, 50 ml)

под заказ9170 руб.
7 417223508

Ramp 716 (Ramp 716)

под заказ3000 руб.
7 417223450

(последний код) RAMPE *RAMP

под заказ2500 руб.
8 293350078

Втулка (Bushing)

под заказ370 руб.
8 417223604

(последний код) RAMP Tundra 550

под заказ5280 руб.
9 417223255

Упорная шайба (Thrust Washer)

под заказ100 руб.
10 417223694

Axle Ramp (Axle Ramp)

под заказ860 руб.
10 417223609

(последний код) AXE DE RAMPE *AXLE-RAMP

под заказ680 руб.
11 232551414

Стопорная гайка M5 (Lock Nut M5)

под заказ130 руб.
11 702000608

(последний код) ECROU *NUT

под заказ110 руб.
12 417223615

Sliding Adapter в сборе. Includes 12 To 14 (Sliding Adapter Assy. Includes 12 To 14)

под заказ6210 руб.
13 619600012

Loctite 609, 50 ml (Loctite 609, 50 ml)

под заказ9170 руб.
14 293370063

Стопорное кольцо (Circlip)

под заказпо запросу
15 417223155

Пружина Седло (Spring Seat)

под заказ1080 руб.
16 417223314

Пружина, красный / белый (356-578N) (Spring, Red / White (356-578N))

под заказ3000 руб.
17 250000473

Hex. Socket Head Винт (Hex. Socket Head Screw)

под заказ290 руб.
18 417223565

Governor Cвыше в сборе (Governor Cup Assy)

под заказ31800 руб.
18 417223778

(последний код) CUVETTE REGUL.A*GOVERNOR CUP

под заказ19270 руб.
19 417223767

Ролик (Roller)

под заказ840 руб.
19 417223387

(последний код) Roller

под заказпо запросу
19 AT-03425

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP AT-03425

под заказ3 490 руб.
19 SM-03278A

     (не оригинальная запчасть) Ролики ведущего вариатора BRP (6 шт) SM-03278A

под заказ8 480 руб.
19 SM-03278

     (не оригинальная запчасть) Ремкомплект вариатора BRP SM-03278

под заказ10 050 руб.
20 417223257

Ролик Axle (Roller Axle)

под заказ720 руб.
20 420233895

(последний код) ROLLER SLEEVE

под заказ560 руб.
20 AT-03425

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP AT-03425

под заказ3 490 руб.
21 293300145

Уплотнительное кольцо (O Ring)

под заказ80 руб.
21 SM-03279

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03279

под заказ7 560 руб.
21 SM-03278

     (не оригинальная запчасть) Ремкомплект вариатора BRP SM-03278

под заказ10 050 руб.
22 417223269

Slider Shoe (Slider Shoe)

под заказ670 руб.
22 417223919

(последний код) SHOE-SLIDER

под заказ650 руб.
22 SM-03260

     (не оригинальная запчасть) Комплект слайдеров ведущего вариатора (12 шт) BRP SM-03260

под заказ2 320 руб.
22 SM-03279

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03279

под заказ7 560 руб.
22 SM-03278

     (не оригинальная запчасть) Ремкомплект вариатора BRP SM-03278

под заказ10 050 руб.
23 250200006

Пружинная шайба (Spring Washer)

под заказ290 руб.
23 732900021

(последний код) WASHER-SPRING CONICAL DIN.6796

под заказ230 руб.
24 417300407

Шкив привода Болт (Drive Pulley Bolt)

под заказ3350 руб.
25 516005503

Наклейка, Notice, Шкив привода Болт (Decal, Notice, Drive Pulley Bolt)

под заказпо запросу
26 XXX

Ведомый шкив Ass?y. Includes 26 To 42 (Driven Pulley Ass?y. Includes 26 To 42)

27 417127334

Fixed Фланец в сборе. Includes 27 To 31 (Fixed Flange Assy. Includes 27 To 31)

под заказ24200 руб.
27 417127392

(последний код) FLASQUE FIXE AS*FLANGE-FIX.ASS

под заказ24600 руб.
28 417127016

Ролик, Vespel (Roller, Vespel)

под заказ3230 руб.
28 SM-03114

     (не оригинальная запчасть) Ролик ведомого вариатора BRP SM-03114

под заказ3 600 руб.
28 SM-03114-2

     (не оригинальная запчасть) Комплект усиленных роликов ведомого вариатора BRP SM-03114-2

под заказ2 780 руб.
29 417127259

Шпилька (Stud)

под заказ1380 руб.
29 417127252

(последний код) Stud

под заказ1290 руб.
30 250200009

Шайба с блокировкой 8 мм (Lock Washer 8mm)

под заказ190 руб.
31 250400061

Стопор пружины M3 x 18 (Spring Pin M3 x 18)

под заказ100 руб.
32 417127231

Sliding Фланец в сборе. Includes 32 To 33 (Sliding Flange Assy. Includes 32 To 33)

под заказ7750 руб.
32 417127366

(последний код) FLASQUE COUL.AS*FLANGE-SLID.AS

под заказ9910 руб.
33 293370049

Стопорное кольцо (Circlip)

под заказ400 руб.
33 SM-03274

     (не оригинальная запчасть) Ремкомплект вариатора BRP 850 SM-03274

под заказ20 730 руб.
33 SM-03267

     (не оригинальная запчасть) Втулка вариатора BRP SM-03267

под заказ1 440 руб.
34 417127235

Cam в сборе. Includes 34 To 35 (Cam Assy. Includes 34 To 35)

под заказ15220 руб.
35 293370049

Стопорное кольцо (Circlip)

под заказ400 руб.
35 SM-03274

     (не оригинальная запчасть) Ремкомплект вариатора BRP 850 SM-03274

под заказ20 730 руб.
35 SM-03267

     (не оригинальная запчасть) Втулка вариатора BRP SM-03267

под заказ1 440 руб.
36 417127344

Пружина, Штифтk / Штифтk (204-367N) (Spring, Pink / Pink (204-367N))

под заказ2870 руб.
36 417127236

(последний код) Spring Release

под заказ2250 руб.
37 250000283

Torx Винт M8 x 25, Scotch Рукоятка (Torx Screw M8 x 25, Scotch Grip)

под заказ720 руб.
37 250000757

(последний код) SCREW-TORX BUTTON HEAD M8 X 25 S.GRIP

под заказ190 руб.
38 415129604

Шкив Регулятор в сборе. Includes 38 To 41 (Pulley Adjuster Assy. Includes 38 To 41)

под заказ2230 руб.
38 417127248

(последний код) PULLEY ADJUST

под заказ1740 руб.
39 205052544

Phillips Винт M5 x 20 (Phillips Screw M5 x 20)

под заказ290 руб.
40 234051410

плоский Шайба M5 (Flat Washer M5)

под заказ130 руб.
40 224051111

(последний код) WASHER-FLAT DIN.125A

под заказ110 руб.
41 232551414

Эластичная гайка со стопором M5 (Elastic Stop Nut M5)

под заказ130 руб.
41 702000608

(последний код) ECROU *NUT

под заказ110 руб.
42 417127155

Шайба (Washer)

под заказ820 руб.
43 619600013

Loctite 8151 (Antiseize), 400ml Spray (Loctite 8151 (Antiseize), 400ml Spray)

под заказ6840 руб.
44 517302322

Усиленная шайба (Strength Washer)

под заказ840 руб.
44 517293300

(последний код) RONDELLE *WASHER

под заказ950 руб.
45 207287544

Hex. Колпачок Винт M8 x 75 (Hex. Cap Screw M8 x 75)

под заказ290 руб.
46 417300265

Проставка. (Adjustment Part, Use If Needed) (Spacer. (Adjustment Part, Use If Needed))

под заказ80 руб.
46 417300054

(последний код) ENTRETOISE *SPACER

под заказ60 руб.
47 504112000

Регулировочная шайба. (Adjustment Part, Use If Needed) (Shim. (Adjustment Part, Use If Needed))

под заказ460 руб.
47 572041400

(последний код) ENTRETOISE *SPACER

под заказ170 руб.
48 417300127

Приводной ремень (Drive Belt)

под заказ10500 руб.
8000 руб.
48 417300150

(последний код) BELT-DRIVE

под заказ7090 руб.
48 XS806

     (не оригинальная запчасть) Ремень вариатора Arctic Cat/BRP XS806

под заказ12 820 руб.
48 42G4266

     (не оригинальная запчасть) Ремень вариатора для снегохода BRP/Arctic Cat 42G4266

под заказ9 270 руб.
49 417300382

Belt Guard (Belt Guard)

под заказ6430 руб.
50 516004649

Security Наклейки (Security Label)

под заказ700 руб.
51 417300380

Reinдляcement (Reinforcement)

под заказ390 руб.
52 390909200

Заклёпка (Rivet)

под заказ140 руб.
52 605636005

(последний код) Rivet Avex 4.8x10 St

под заказ70 руб.
53 417300381

Направляющая (Guide)

под заказ610 руб.
54 417300356

Side Защита (Side Protector)

под заказ990 руб.
55 293150103

Pop Заклёпка 3 / 16 (Pop Rivet 3/16)

под заказ140 руб.
56 417300360

Кронштейн (Bracket)

под заказ910 руб.
57 293150104

Pop Заклёпка 3 / 16 (Pop Rivet 3/16)

под заказ80 руб.
57 861783600

(последний код) KIT FASTENER LONG SKID RIVET

под заказ570 руб.
58 417300448

Belt Guard Кронштейн (Belt Guard Bracket)

под заказ2500 руб.
59 250000145

Torx Truss M6 x 14 (Torx Truss M6 x 14)

под заказ290 руб.
59 250000742

(последний код) TORX-TRUSS M/S M5 X 14 NYLON

под заказ130 руб.
59 SM-06020

     (не оригинальная запчасть) Крепеж для стекла BRP SM-06020

под заказ1 040 руб.
60 114045200

Hair Штифт (Hair Pin)

под заказ800 руб.
