ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave RE 600 E-TEC, 2010

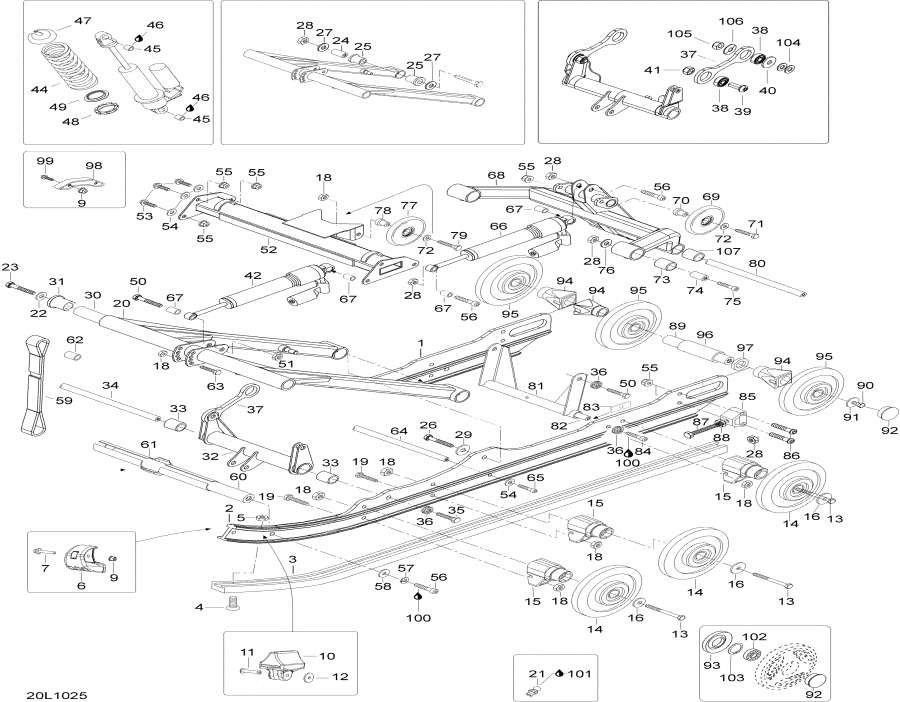

Snowmobile lynx - Задняя подвеска - Rear Suspension

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 503191978

R.H. Runner (R.H. Runner)

под заказ13820 руб.
1 503193787

(последний код) RUNNER PPS REX RAVE

под заказ13160 руб.
2 503191978

L.H. Runner (L.H. Runner)

под заказ13820 руб.
2 503193787

(последний код) RUNNER PPS REX RAVE

под заказ13160 руб.
3 503192189

Shoe (Shoe)

под заказ2150 руб.
4 40845

Socket head Винт M6 x 25 (Socket head screw M6 x 25)

под заказ40 руб.
5 33010

Эластичная гайка со стопором M6 (Elastic stop nut M6)

под заказ20 руб.
5 842042

(последний код) LOCKING NUT (USE 33010)

под заказ20 руб.
6 503192299

Runner Защита (Runner Protector)

под заказ1710 руб.
6 503190575

(последний код) PROTECTEUR RAIL*PROT-RUNNER

под заказ550 руб.
7 207652544

Hex. Фланецd Винт M5 X 25 (Hex. Flanged Screw M5 X 25)

под заказ290 руб.
9 233251414

Hex. Фланецd Elastic Гайка M5 (Hex. Flanged Elastic Nut M5)

под заказ270 руб.
9 233251434

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ290 руб.
10 503192106

Резиновый стопор (Rubber Stopper)

под заказ2640 руб.
11 293150142

Pop Заклёпка 3 / 16" (Pop Rivet 3/16")

под заказ170 руб.
12 503191273

Шайба (Washer)

под заказ140 руб.
13 207667044

Шестигранный флавцевый винт M6 X 70 (Hex. Flange Screw M6 X 70)

под заказ290 руб.
14 503192197

Idler wheel, 141 (Idler wheel, 141)

под заказ4920 руб.
15 503191833

Sвышеport (Support)

под заказпо запросу
15 503192793

(последний код) Molded Support

под заказ470 руб.
16 503191820

Wheel Cвыше M6 (Wheel Cup M6)

под заказ200 руб.
18 233261414

Hex. Фланецd Elastic Гайка M6 (Hex. Flanged Elastic Nut M6)

под заказ290 руб.
18

(последний код)

под заказпо запросу
19 207662544

Hex. Фланецd Винт M6 X 25 (Hex. Flanged Screw M6 X 25)

под заказ290 руб.
19 420940568

(последний код) SCREW-HEX

под заказ230 руб.
20 503191989

Front Рычаг (Front arm)

под заказ27400 руб.
21 408200700

Смазочный фиттинг (Grease Fitting)

под заказ320 руб.
22 250200005

Коническая пружинная шайба M12 (Conical Spring Washer M12)

под заказ1720 руб.
22 732900026

(последний код) WASHER-SPRING CONICAL DIN.6796

под заказ1350 руб.
23 207026044

Шестигранный винт M12 x 60 (Hex. Screw M12 x 60)

под заказ290 руб.
23

(последний код)

под заказпо запросу
24 605354157

Вал (Shaft)

под заказ3450 руб.
25 31065

Втулка (Bushing)

под заказ680 руб.
25 503193700

(последний код) BUSHING

под заказ650 руб.
26 40021

Шестигранный винт M10 x 70 (Hex. screw M10 x 70)

под заказ190 руб.
27 605355801

Шайба (Washer)

под заказ60 руб.
28 33012

Эластичная гайка со стопором M10 (Elastic stop nut M10)

под заказ40 руб.
28

(последний код)

под заказпо запросу
29 503183300

Шайба (Washer)

под заказ410 руб.
29 503171000

(последний код) RONDELLE *WASHER

под заказ170 руб.
30 503192046

Вал (Shaft)

под заказ3720 руб.
31 31024

Подушка (Cushion)

под заказ2070 руб.
31

(последний код)

под заказпо запросу
32 605355772

Swing (Swing)

под заказ6040 руб.
32 605353951

(последний код) Swing weld

под заказ5540 руб.
33 31024

Подушка (Cushion)

под заказ2070 руб.
33

(последний код)

под заказпо запросу
34 605355800

Вал (Shaft)

под заказ1090 руб.
35 205005547

Винт M10 x 55 (Screw M10 x 55)

под заказ280 руб.
36 20068

Шайба с блокировкой D10 (Nordlock) (Lock washer D10 (Nordlock))

под заказ840 руб.
36

(последний код)

под заказпо запросу
37 605254159

Соединитель Пластина (Link plate)

под заказ1370 руб.
38 605631003

Шариковый подшипник (Ball bearing)

под заказ610 руб.
39 205402546

Socket Винт BN.HD.ISO.7380 (Socket Screw BN.HD.ISO.7380)

под заказ290 руб.
40 234002600

плоский Шайба 10 mm, Stainless (Flat Washer 10 mm, Stainless)

под заказ290 руб.
40 217002600

(последний код) WASHER-FLAT DIN.9021B-A2

под заказ230 руб.
41 232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
41 732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
42 619330003

Shock, front Рычаг (Shock, front arm)

под заказ35900 руб.
42 605623025

(последний код) Shock

под заказпо запросу
43 619330005

Shock, rear Рычаг (Shock, rear arm)

под заказ35900 руб.
43 605623012

(последний код) Shock, rear

под заказпо запросу
44 250500011

Пружина, front Рычаг (Spring, front arm)

под заказ5160 руб.
44 503192356

Пружина, rear Рычаг (Spring, rear arm)

под заказ5530 руб.
45 31094

Подушка (Cushion)

под заказ910 руб.
46 32161

Loctite 641, 50ml (Loctite 641, 50ml)

под заказ4450 руб.
46

(последний код)

под заказпо запросу
47 605354631

Направляющая (Guide)

под заказ1440 руб.
48 XXX

Гайка (Nut)

49 XXX

Пружина Направляющая (Spring guide)

50 40016

Шестигранный винт M10 x 45 (Hex. screw M10 x 45)

под заказ120 руб.
50 101545

(последний код) VIS *SCREW

под заказ90 руб.
51 33012

Эластичная гайка со стопором M10 (Elastic stop nut M10)

под заказ40 руб.
51

(последний код)

под заказпо запросу
52 503192100

Middle beam (Middle beam)

под заказ11170 руб.
53 40037

He. Винт M8 x 25 (He. screw M8 x 25)

под заказ60 руб.
53

(последний код)

под заказпо запросу
54 234081410

плоский Шайба 8 mm (Flat Washer 8 mm)

под заказ130 руб.
54

(последний код)

под заказпо запросу
55 33201

Elastic Фланецd Гайка M8 (Elastic flanged nut M8)

под заказ230 руб.
55 233281414

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ290 руб.
56 205005044

Socket head Винт M10 x 50 (Socket head screw M10 x 50)

под заказ60 руб.
57 233281414

Hex. Фланецd Elastic Гайка M8 (Hex. Flanged Elastic Nut M8)

под заказ290 руб.
57

(последний код)

под заказпо запросу
58 20005

Шайба, hardened M10 (Washer, hardened M10)

под заказ140 руб.
58

(последний код)

под заказпо запросу
59 605355116

Стопор Хомут (Stopper strap)

под заказ1970 руб.
60 605353958

Вал (Shaft)

под заказ1490 руб.
61 605355096

Limiter (Limiter)

под заказ750 руб.
62 605455335

Гильза (Sleeve)

под заказ1250 руб.
63 207084544

Шестигранный винт M8 X 45 (Hex. Screw M8 X 45)

под заказ580 руб.
63 702000023

(последний код) BOULON *BOLT

под заказ450 руб.
64 5343471

Вал (Shaft)

под заказ1540 руб.
65 205005044

Socket head Винт M10 x 50 (Socket head screw M10 x 50)

под заказ60 руб.
66 503192303

Shock rear Рычаг (Shock rear arm)

под заказ49000 руб.
67 5446652

Гильза (Sleeve)

под заказ2000 руб.
67

(последний код)

под заказпо запросу
68 605354962

Rear Рычаг (Rear arm)

под заказ15060 руб.
68 503193081

(последний код) REAR ARM WELD

под заказ19260 руб.
69 46100

Idler wheel 133 / чёрный (Idler wheel 133/black)

под заказ2690 руб.
69 503192675

(последний код) IDLER WHEEL 133 IDLER D133MM,6004/0165

под заказ2720 руб.
70 605454461

Гильза (Sleeve)

под заказ1000 руб.
71 40008

Винт M8 x 45 (Screw M8 x 45)

под заказ450 руб.
71 207084544

(последний код) SCREW-HEX.CAP DIN.931

под заказ580 руб.
72 20077

Шайба A8, 4 (Washer A8,4)

под заказ110 руб.
73 31065

Подушка (Cushion)

под заказ680 руб.
73 503193700

(последний код) BUSHING

под заказ650 руб.
74 503191927

Вал (Shaft)

под заказ2140 руб.
75 205027544

Socket head Винт M12 x 75 (Socket head screw M12 x 75)

под заказ720 руб.
75

(последний код)

под заказпо запросу
76 20040

Шайба A12 (Washer A12)

под заказ30 руб.
77 572043500

Idler Wheel (Idler Wheel)

под заказ2480 руб.
78 605454167

Гильза (Sleeve)

под заказ560 руб.
78 503193330

(последний код) SLEEVE

под заказ370 руб.
79 207083544

Шестигранный винт M8 X 35 (Hex. Screw M8 X 35)

под заказ290 руб.
79 702000284

(последний код) VIS *SCREW

под заказ230 руб.
80 605355118

Вал (Shaft)

под заказ3510 руб.
81 605353953

Swing (Swing)

под заказ4040 руб.
82 605355119

Вал (Shaft)

под заказ2130 руб.
83 503192045

Sвышеport Пластина (Support plate)

под заказ230 руб.
84 205005547

Socket head Винт M10 x 55, 12.9 (Socket head screw M10 x 55, 12.9)

под заказ280 руб.
85 5341633

Tensioner (Tensioner)

под заказ2250 руб.
86 205484546

Socket Head Винт M8 X 45 (Socket Head Screw M8 X 45)

под заказ290 руб.
87 230100044

Шестигранный винт M10 X 100 (Hex. Screw M10 X 100)

под заказ290 руб.
87

(последний код)

под заказпо запросу
88 232006414

Hex. Гайка M10 (Hex. Nut M10)

под заказ290 руб.
88 420242091

(последний код) NUT-HEX.M10

под заказ230 руб.
89 503190429

Rear Axle (Rear Axle)

под заказ5210 руб.
90 40050

Шестигранный винт M10 x 35 (Hex. screw M10 x 35)

под заказ90 руб.
90

(последний код)

под заказпо запросу
91 503190439

Шайба (Washer)

под заказ430 руб.
92 570063600

Wheel Колпачок (Wheel Cap)

под заказ280 руб.
92 SM-04173

     (не оригинальная запчасть) Крышка катка BRP SM-04173

под заказ420 руб.
92 50-00-007

     (не оригинальная запчасть) Крышка катка BRP 50-00-007

под заказ250 руб.
93 503190434

Labyrinth Сальник (Labyrinth Seal)

под заказ420 руб.
94 503190428

Rear Wheel Проставка (Rear Wheel Spacer)

под заказ420 руб.
300 руб.
95 503192195

Idler wheel 165 (Idler wheel 165)

под заказ5560 руб.
96 503190430

Проставка (Spacer)

под заказ550 руб.
97 503190432

Шайба (Washer)

под заказ910 руб.
98 5343191

Sliding Pad (Sliding Pad)

под заказ1780 руб.
98

(последний код)

под заказпо запросу
99 207764044

Болт Carriage DIN.603 (Bolt Carriage DIN.603)

под заказ290 руб.
99

(последний код)

под заказпо запросу
100 293800005

Loctite 271, 10 ml (Loctite 271, 10 ml)

под заказ2150 руб.
100 747020000

(последний код) LOCTITE 271 *LOCTITE-271

под заказ1680 руб.
101 293550033

Suspension Смазка, 10 X 400 G (Suspension Grease, 10 X 400 G)

под заказ10050 руб.
101 498028100

(последний код) GRAISSE TUBE *GREASE-TUBE

под заказпо запросу
102 503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
102 R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 940 руб.
102 R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 370 руб.
102 R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ6 180 руб.
102 R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 370 руб.
102 R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 450 руб.
102 R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ8 170 руб.
102 6004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ480 руб.
102 SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 660 руб.
103 415129371

Стопорное кольцо (Retaining Ring)

под заказ680 руб.
104 234001410

плоский Шайба 10 mm (Flat Washer 10 mm)

под заказ290 руб.
104 224001211

(последний код) WASHER-FLAT DIN.125A

под заказ230 руб.
105 233401414

Lock Пружина M10 x 1, 5 (Lock spring M10 x 1,5)

под заказ860 руб.
105 732610006

(последний код) NUT-LOCK SPRING DIN.980M

под заказ680 руб.
106 25004

Пружина cвыше (Spring cup)

под заказ250 руб.
106

(последний код)

под заказпо запросу
107 31024

Подушка (Cushion)

под заказ2070 руб.
107

(последний код)

под заказпо запросу
lynx




данный сайт носит информационный характер и не является публичной офертой

склад запчастей для водомоторной техники
