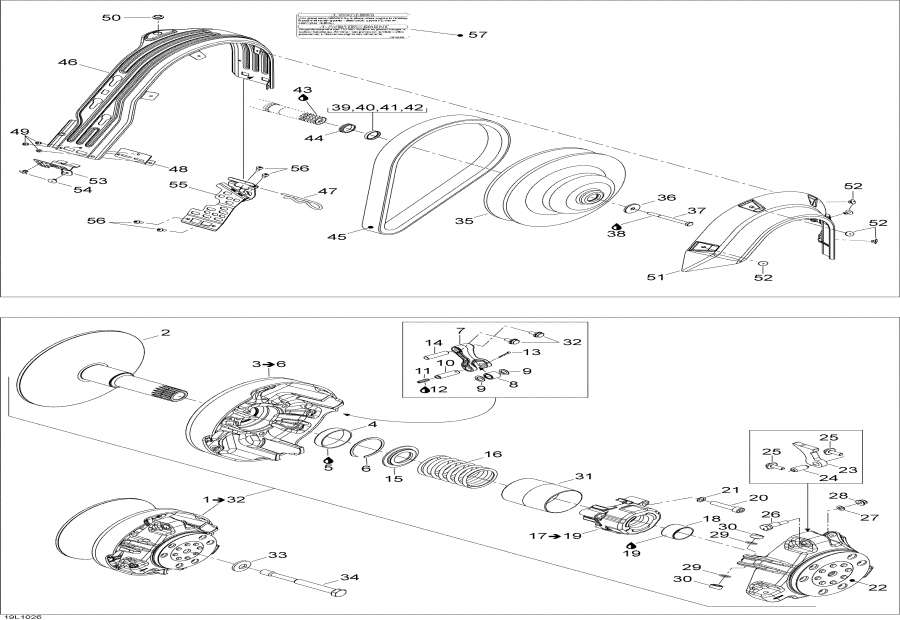

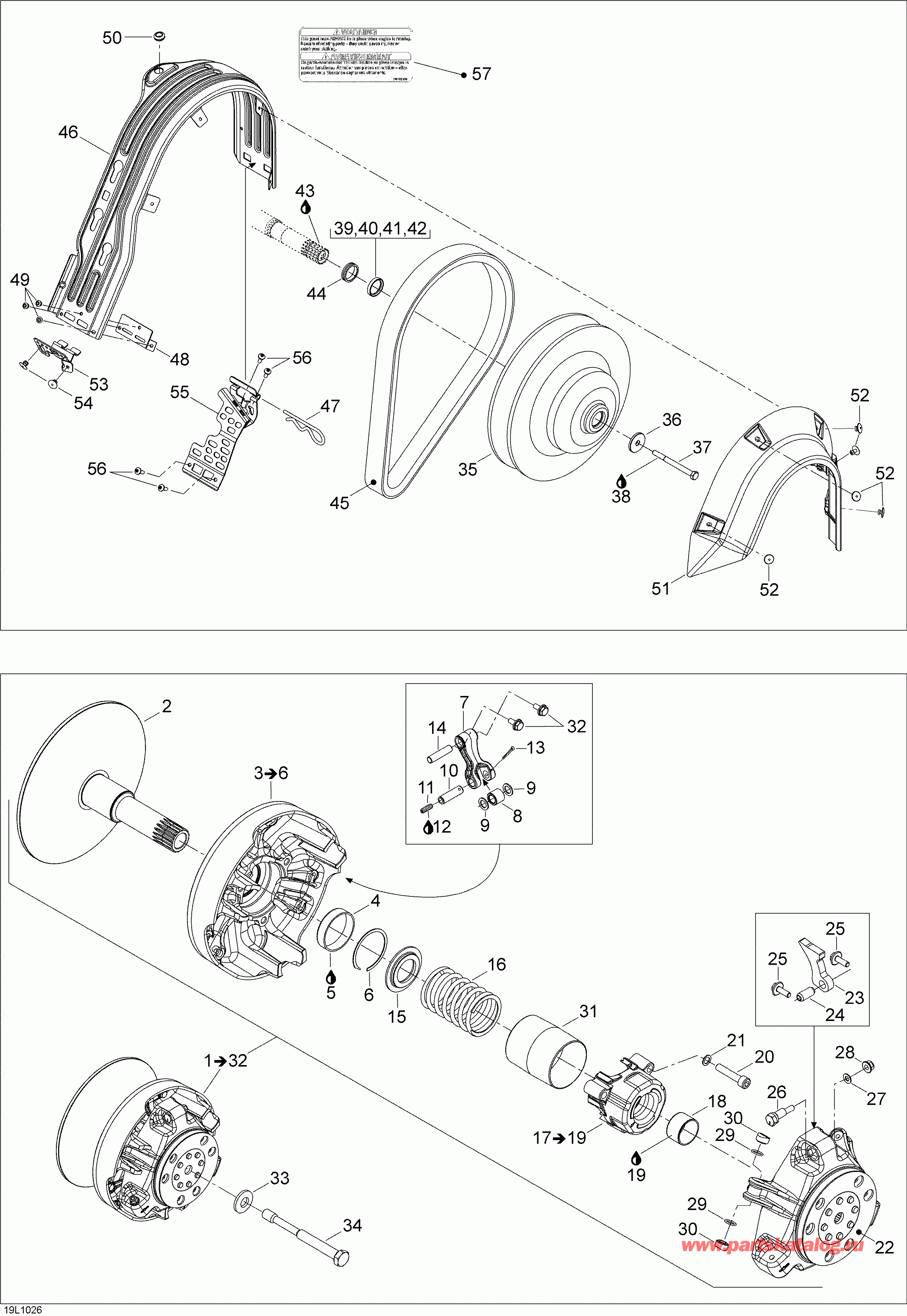

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave RS 600, 2010


Snowmobiles Lynx - Drive System / Drive System

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 XXX

Шкив привода в сборе. Includes 1 to 32 (Drive Pulley Assy. Includes 1 to 32)

2 417223012

Fixed Фланец в сборе (Fixed Flange Assy)

под заказ31900 руб.
3 417222971

Sliding Фланец в сборе. Includes 3 to 6 (Sliding Flange Assy. Includes 3 to 6)

под заказ40400 руб.
4 417222758

Втулка (Bushing)

под заказ1710 руб.
4 417006900

(последний код) DOUILLE *BUSHING

под заказ1730 руб.
4 SM-03242

     (не оригинальная запчасть) Втулка вариатора BRP SM-03242

под заказ1 510 руб.
4 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
5 413703100

Loctite 609, 10 ml (Loctite 609, 10 ml)

под заказ2150 руб.
6 293370037

Стопорное кольцо (Circlip)

под заказ150 руб.
6 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
7 417222671

Рычаг (Lever)

под заказ3280 руб.
7 417222306

(последний код) LEVER-ASSY

под заказ2840 руб.
8 417222947

Ролик (Roller)

под заказ1500 руб.
8 420429132

(последний код) ROULEAU ASS. *ROLLER-ASSY.

под заказ1860 руб.
8 SM-03250D

     (не оригинальная запчасть) Комплект втулок вариатора (3 шт) BRP SM-03250D

под заказ6 390 руб.
8 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
9 417004302

Стопор Шайба (Stopper Washer)

под заказ500 руб.
9 427400

(последний код) SHIM

под заказ400 руб.
10 417222595

Threaded Штифт, M6 (Threaded Pin, M6)

под заказ1780 руб.
11 206262599

Socket Установочный винт (Socket Set Screw)

под заказ450 руб.
11 250000408

(последний код) SOCKET SET SCREW DIN.913 S.GRIP

под заказ580 руб.
12 293800060

Loctite 243, 10 ml (Loctite 243, 10 ml)

под заказ2150 руб.
12 420897651

(последний код) LOCTITE-243

под заказпо запросу
13 732958001

Шплинт (Cotter Pin)

под заказ70 руб.
13 420245210

(последний код) GOUPILLE FENDUE*PIN-COTTER

под заказ60 руб.
14 417223164

Рычаг Axle (Lever Axle)

под заказ160 руб.
15 417222312

Пружина Седло (Spring Seat)

под заказ610 руб.
16 417222958

Пружина, Grey / Grey (Spring, Grey/Grey)

под заказ3070 руб.
17 417007500

Крышка пружины в сборе. Includes 17 to 19 (Spring Cover Assy. Includes 17 to 19)

под заказ3570 руб.
18 417009204

Втулка (Bushing)

под заказ1310 руб.
18 SM-03243

     (не оригинальная запчасть) Втулка вариатора BRP SM-03243

под заказ1 830 руб.
19 413703100

Loctite 609, 10 ml (Loctite 609, 10 ml)

под заказ2150 руб.
20 205084044

Socket Head Винт M8 X 40 (Socket Head Screw M8 X 40)

под заказ290 руб.
21 250200009

Шайба с блокировкой 8 mm (Lock Washer 8 mm)

под заказ190 руб.
22 417223366

Governor Cвыше в сборе (Governor Cup Assy)

под заказ35000 руб.
23 417223281

Ramp 443 (Ramp 443)

под заказ2710 руб.
24 250400050

Стопор пружины M10 X 22 (Spring Pin M10 X 22)

под заказ290 руб.
24 250400009

(последний код) GOUPILLE RESS. *PIN-ROLLED

под заказ230 руб.
25 250000059

Hex. Фланецd Scew M6 X 18 (Hex. Flanged Scew M6 X 18)

под заказ340 руб.
25 250000418

(последний код) SERRATED HEX. FLANGE BOLT S.GRIP M6X18

под заказ430 руб.
26 417223460

Calibration Винт (Calibration Screw)

под заказ1070 руб.
26 417223501

(последний код) VIS CALIBRATION*SCREW-CALIB.

под заказ910 руб.
27 417005600

Шайба (Washer)

под заказ430 руб.
28 233061414

Hex. Фланецd Гайка M6 (Hex. Flanged Nut M6)

под заказ290 руб.
28 442110

(последний код) LOCKING NUT (USE 233061414)

под заказ230 руб.
29 732401030

Уплотнительное кольцо (O-Ring)

под заказ170 руб.
29 430730

(последний код) O-RING

под заказ160 руб.
29 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
30 417223021

Slider Shoe (Slider Shoe)

под заказ860 руб.
30 460045

(последний код) SLIDE SHOE (USE 417222107)

под заказ560 руб.
30 03-152T

     (не оригинальная запчасть) Комплект слайдеров ведущего вариатора (6 шт) BRP 03-152T

под заказ1 360 руб.
30 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
31 417009205

Guard (Guard)

под заказ610 руб.
32 250000416

Serrated Hex. Фланец Болт M6 (Serrated Hex. Flange Bolt M6)

под заказ580 руб.
33 250200006

Пружинная шайба 14 mm (Spring Washer 14 mm)

под заказ290 руб.
33 732900021

(последний код) WASHER-SPRING CONICAL DIN.6796

под заказ230 руб.
34 417120000

Шкив привода Болт (Drive Pulley Bolt)

под заказ4710 руб.
35 417127207

Ведомый шкив в сборе (Driven Pulley Assy)

под заказ57500 руб.
36 503183100

Шайба (Washer)

под заказ290 руб.
36 503167800

(последний код) RONDELLE *WASHER

под заказ230 руб.
37 207689534

Hex. Фланецd Scew M8 X 95 (Hex. Flanged Scew M8 X 95)

под заказ860 руб.
38 293800060

Loctite 243, 10 ml (Loctite 243, 10 ml)

под заказ2150 руб.
38 420897651

(последний код) LOCTITE-243

под заказпо запросу
39 504149100

Проставка 5, 25 mm. (Spacer 5,25 mm.)

под заказ840 руб.
40 417300252

Проставка 2, 0 mm. (Spacer 2,0 mm.)

под заказ390 руб.
40 417300231

(последний код) SPACER

под заказ310 руб.
41 417300265

Проставка 1, 0 mm. (Spacer 1,0 mm.)

под заказ80 руб.
41 417300054

(последний код) ENTRETOISE *SPACER

под заказ60 руб.
42 504112000

Регулировочная шайба 0, 5 mm. (Shim 0,5 mm.)

под заказ460 руб.
42 572041400

(последний код) ENTRETOISE *SPACER

под заказ170 руб.
43 293800070

Loctite 767, Antiseize Lubricant, 8 oz (Loctite 767, Antiseize Lubricant, 8 oz)

под заказ2440 руб.
43 711297430

(последний код) COPA SLIP *COPA-SLIP

под заказ1910 руб.
44 417300399

Проставка 11, 7 mm. (Spacer 11,7 mm.)

под заказ1240 руб.
45 417300288

Приводной ремень (Drive Belt)

под заказ13820 руб.
45 417300253

(последний код) BELT-DRIVE

под заказ14410 руб.
45 XS803

     (не оригинальная запчасть) Ремень вариатора BRP XS803

под заказ15 480 руб.
45 49C4266

     (не оригинальная запчасть) Ремень вариатора (усиленный) для снегохода BRP 49C4266

под заказ14 790 руб.
46 417300384

Belt Guard в сборе (Belt Guard Assy)

под заказ7490 руб.
46 860200362

(последний код) GARDE-COURROIE *BELT GUARD

под заказ4200 руб.
47 114045200

Hair Штифт (Hair Pin)

под заказ800 руб.
48 417300380

Reinдляcement (Reinforcement)

под заказ390 руб.
49 390909200

Avex Заклёпка (Avex Rivet)

под заказ140 руб.
49 605636005

(последний код) Rivet Avex 4.8x10 St

под заказ70 руб.
50 417300381

Направляющая (Guide)

под заказ610 руб.
51 417300356

Side Защита (Side Protector)

под заказ990 руб.
52 293150103

Pop Заклёпка 3 / 16" (Pop Rivet 3/16")

под заказ140 руб.
53 417300360

Front Belt Guard Кронштейн (Front Belt Guard Bracket)

под заказ910 руб.
54 293150104

Pop Заклёпка 3 / 16" (Pop Rivet 3/16")

под заказ80 руб.
54 861783600

(последний код) KIT FASTENER LONG SKID RIVET

под заказ570 руб.
55 417300378

Belt Guard Attach (Belt Guard Attach)

под заказ1380 руб.
55 417300448

(последний код) BELT GUARD BRKT

под заказ2500 руб.
56 250000145

Torx Винт M5 X 14 (Torx Screw M5 X 14)

под заказ290 руб.
56 250000742

(последний код) TORX-TRUSS M/S M5 X 14 NYLON

под заказ130 руб.
56 SM-06020

     (не оригинальная запчасть) Крепеж для стекла BRP SM-06020

под заказ1 040 руб.
57 516002670

Наклейка - предупреждение, Security Belt Guard (Warning Decal, Security Belt Guard)

под заказпо запросу
57 516001190

(последний код) ETIQUETTE SECUR*SECURITY-LABEL

под заказпо запросу
