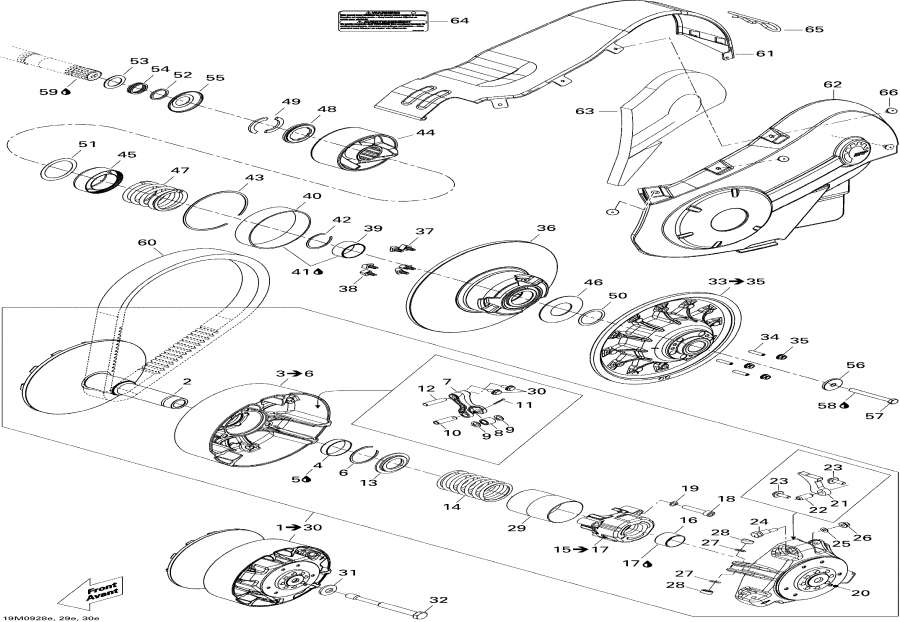

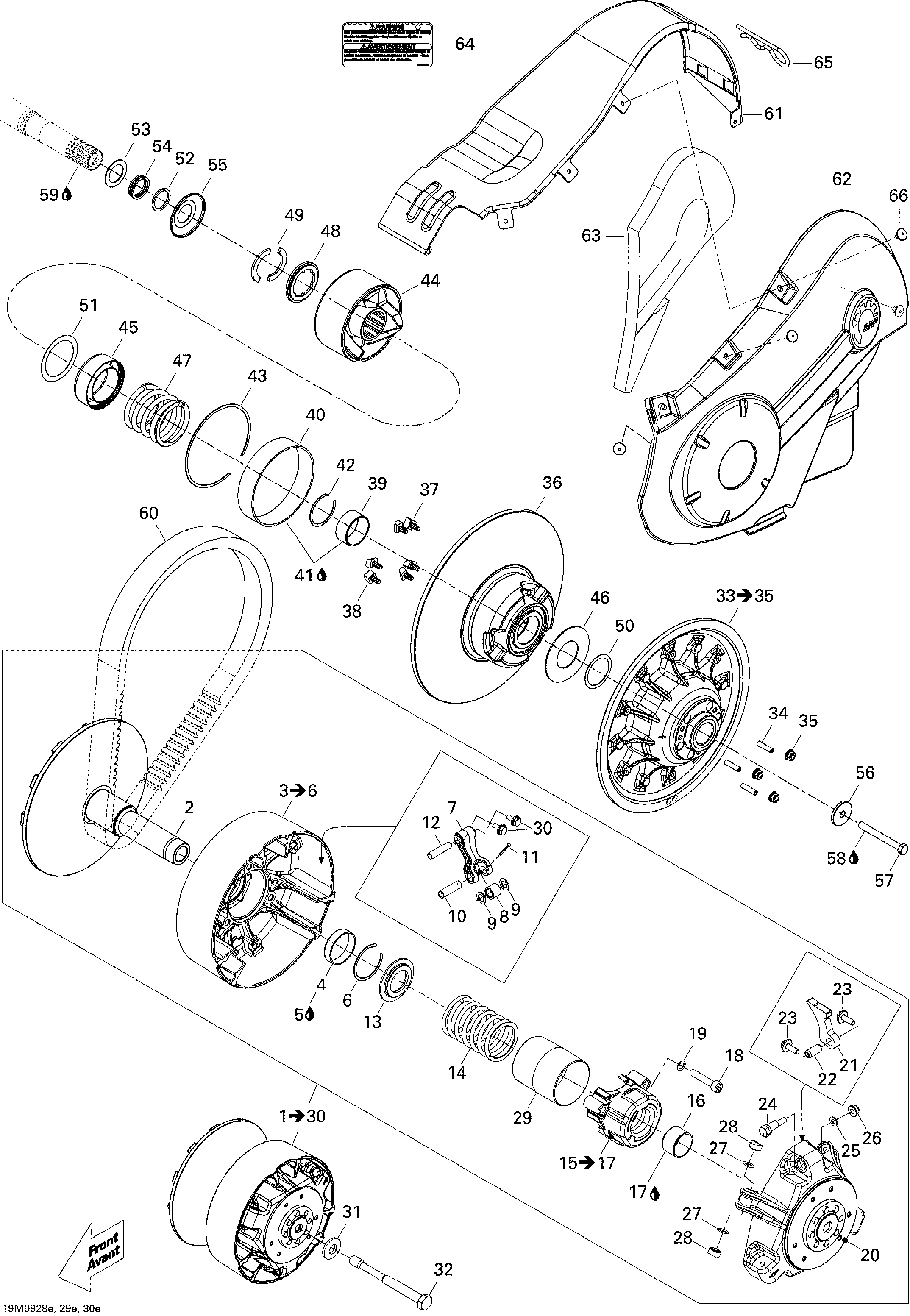

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Adventure Ranger V-800, 2009


Snow mobile Лункс - Pulley System Adv Ranger / Шкив System Adv Ranger

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 XXX

Шкив привода в сборе. Includes 1 to 30 (Drive Pulley Assy. Includes 1 to 30)

2 417222969

Fixed Фланец в сборе (Fixed Flange Assy)

под заказ45700 руб.
2 417223233

(последний код) FLASQUE FIXE AS*FLANGE-FIXE ASS

под заказ29900 руб.
3 417222181

Sliding Фланец в сборе. Includes 3 to 6 (Sliding Flange Assy. Includes 3 to 6)

под заказ15550 руб.
4 417222758

Втулка (Bushing)

под заказ1710 руб.
4 417006900

(последний код) DOUILLE *BUSHING

под заказ1730 руб.
4 SM-03242

     (не оригинальная запчасть) Втулка вариатора BRP SM-03242

под заказ1 510 руб.
4 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
5 293800118

Loctite 680, 50ml (Loctite 680, 50ml)

под заказпо запросу
5 293800114

(последний код) LOCTITE *LOCTITE

под заказпо запросу
6 293370037

Стопорное кольцо (Circlip)

под заказ150 руб.
6 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
7 417222671

Рычаг в сборе (Lever Assy)

под заказ3280 руб.
7 417222306

(последний код) LEVER-ASSY

под заказ2840 руб.
8 417222947

Ролик (Roller)

под заказ1500 руб.
8 420429132

(последний код) ROULEAU ASS. *ROLLER-ASSY.

под заказ1860 руб.
8 SM-03250D

     (не оригинальная запчасть) Комплект втулок вариатора (3 шт) BRP SM-03250D

под заказ6 390 руб.
8 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
9 417004302

Стопор Шайба (Stopper Washer)

под заказ500 руб.
9 427400

(последний код) SHIM

под заказ400 руб.
10 417004308

Штифт (Pin)

под заказ1120 руб.
10 504259600

(последний код) GOUPILLE *PIN

под заказпо запросу
11 732958001

Шплинт (Cotter Pin)

под заказ70 руб.
11 420245210

(последний код) GOUPILLE FENDUE*PIN-COTTER

под заказ60 руб.
12 417009202

Рычаг Axle (Lever Axle)

под заказ190 руб.
12 417223164

(последний код) AXE DE LEVIER *AXLE-LEVER

под заказ160 руб.
13 417222312

Пружина Седло (Spring Seat)

под заказ610 руб.
14 414817500

Сцепление Пружина, красный / жёлтый (Clutch Spring, Red/yellow)

под заказ2850 руб.
14 420438092

(последний код) RESSORT EMBRA. *SPRING-CLUTCH

под заказ1840 руб.
15 417007500

Крышка пружины в сборе. Includes 15 to 17 (Spring Cover Assy. Includes 15 to 17)

под заказ3570 руб.
16 417009204

Втулка (Bushing)

под заказ1310 руб.
16 SM-03243

     (не оригинальная запчасть) Втулка вариатора BRP SM-03243

под заказ1 830 руб.
17 413703100

Loctite 609, 10 ml (Loctite 609, 10 ml)

под заказ2150 руб.
18 205084044

Socket Head Винт M8 X 40 (Socket Head Screw M8 X 40)

под заказ290 руб.
19 250200009

Шайба с блокировкой 8 mm (Lock Washer 8 mm)

под заказ190 руб.
20 417223034

Governor Cвыше в сборе (Governor Cup Assy)

под заказ43500 руб.
20 417222891

(последний код) CUVETTE REGUL.A*GOVERNOR CUP ASS-Y

под заказ34000 руб.
21 417222940

Ramp 616 (Ramp 616)

под заказ3070 руб.
22 250400009

Rolled Штифт 10 X 22 (Rolled Pin 10 X 22)

под заказ230 руб.
22 250400050

(последний код) GOUPILLE M10X22*SPRING PIN M10

под заказ290 руб.
23 250000059

Hex. Фланецd Scew M6 X 18 (Hex. Flanged Scew M6 X 18)

под заказ340 руб.
23 250000418

(последний код) SERRATED HEX. FLANGE BOLT S.GRIP M6X18

под заказ430 руб.
24 417222955

Calibration Винт (Calibration Screw)

под заказ2780 руб.
24 420440170

(последний код) SCREW-CALIBRATION

под заказпо запросу
25 417005600

Шайба (Washer)

под заказ430 руб.
26 233061414

Hex. Фланецd Гайка M6 (Hex. Flanged Nut M6)

под заказ290 руб.
26 442110

(последний код) LOCKING NUT (USE 233061414)

под заказ230 руб.
27 732401030

Уплотнительное кольцо (O-Ring)

под заказ170 руб.
27 430730

(последний код) O-RING

под заказ160 руб.
27 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
28 417223021

Slider Shoe (Slider Shoe)

под заказ860 руб.
28 460045

(последний код) SLIDE SHOE (USE 417222107)

под заказ560 руб.
28 03-152T

     (не оригинальная запчасть) Комплект слайдеров ведущего вариатора (6 шт) BRP 03-152T

под заказ1 360 руб.
28 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
29 417009205

Guard (Guard)

под заказ610 руб.
30 210361296

Hex. дляming Винт M6 X 12 (Hex. Forming Screw M6 X 12)

под заказ450 руб.
30 250000412

(последний код) SERRATED HEX. FLANGE BOLT S.GRIP M6X12

под заказ580 руб.
31 250200006

Пружинная шайба 14 mm (Spring Washer 14 mm)

под заказ290 руб.
31 732900021

(последний код) WASHER-SPRING CONICAL DIN.6796

под заказ230 руб.
32 417120000

Шкив привода Болт (Drive Pulley Bolt)

под заказ4710 руб.
33 417127022

Fixed Фланец в сборе (Fixed Flange Assy)

под заказ33100 руб.
34 206262599

Socket Установочный винт (Socket Set Screw)

под заказ450 руб.
34 250000408

(последний код) SOCKET SET SCREW DIN.913 S.GRIP

под заказ580 руб.
35 233061414

Hex. Фланецd Гайка M6 (Hex. Flanged Nut M6)

под заказ290 руб.
35 442110

(последний код) LOCKING NUT (USE 233061414)

под заказ230 руб.
36 417126909

Sliding Фланец в сборе. Includes 36 to 43 (Sliding Flange Assy. Includes 36 to 43)

под заказ24800 руб.
36 417126851

(последний код) FLANGE-SLID.AS

под заказ19430 руб.
37 417126373

Rear Cam Slider Shoe, красный (Rear Cam Slider Shoe, Red)

под заказ310 руб.
37 619100039

(последний код) Slider shoe

под заказ240 руб.
37 03-201

     (не оригинальная запчасть) Сухарики ведомого вариатора (задние) (3 шт) BRP 03-201

под заказ920 руб.
38 417126374

Front Cam Slider Shoe, чёрный (Front Cam Slider Shoe, Black)

под заказ230 руб.
38 619100040

(последний код) Slider shoe

под заказ220 руб.
38 03-202

     (не оригинальная запчасть) Сухарики ведомого вариатора (передние) (3 шт) BRP 03-202

под заказ930 руб.
39 417126901

Втулка (Bushing)

под заказ840 руб.
39 415092600

(последний код) COUSSINET DU *BUSHING-DU

под заказ950 руб.
40 417126902

Втулка (Bushing)

под заказ3280 руб.
40 414978100

(последний код) COUSSINET *BUSHING

под заказ3540 руб.
41 413408300

Loctite, чёрный Max, 3 ml (Loctite, Black Max, 3 ml)

под заказ2180 руб.
42 371911200

Стопорное кольцо (Circlip)

под заказ330 руб.
42 619100033

(последний код) Retaining ring

под заказ330 руб.
43 417126878

Стопорное кольцо (Circlip)

под заказ550 руб.
44 417126445

Cam в сборе (Cam Assy)

под заказ19680 руб.
44 417126574

(последний код) CAM-ASS.

под заказ15390 руб.
45 417126381

Guard (Guard)

под заказ610 руб.
46 504099600

Стопор Шайба (Stopper Washer)

под заказ460 руб.
47 504152070

Release Пружина, белый (Release Spring, White)

под заказ2640 руб.
47 415092800

(последний код) RESSORT *SPRING

под заказ1700 руб.
48 417126733

Проставка (Spacer)

под заказ990 руб.
49 417126734

Half Ключ (Half Key)

под заказ610 руб.
50 504112300

Регулировочная шайба (Shim)

под заказ530 руб.
50 572042100

(последний код) ENTRETOISE *SPACER

под заказ400 руб.
51 417300252

Проставка (Spacer)

под заказ390 руб.
51 417300231

(последний код) SPACER

под заказ310 руб.
52 417300265

Проставка (Spacer)

под заказ80 руб.
52 417300054

(последний код) ENTRETOISE *SPACER

под заказ60 руб.
53 417300252

Проставка (Spacer)

под заказ390 руб.
53 417300231

(последний код) SPACER

под заказ310 руб.
54 504112000

Регулировочная шайба (Shim)

под заказ460 руб.
54 572041400

(последний код) ENTRETOISE *SPACER

под заказ170 руб.
55 417300238

Защита (Protector)

под заказ610 руб.
56 517302322

Усиленная шайба (Strength Washer)

под заказ840 руб.
56 517293300

(последний код) RONDELLE *WASHER

под заказ950 руб.
57 207087544

Шестигранный винт M8 X 75 (Hex. Screw M8 X 75)

под заказ290 руб.
57 420841311

(последний код) SCREW-HEX.M8 X 75

под заказ230 руб.
58 293800060

Loctite 243, 10 ml (Loctite 243, 10 ml)

под заказ2150 руб.
58 420897651

(последний код) LOCTITE-243

под заказпо запросу
59 293800070

Loctite 767, Antiseize Lubricant, 8 Oz (Loctite 767, Antiseize Lubricant, 8 Oz)

под заказ2440 руб.
59 711297430

(последний код) COPA SLIP *COPA-SLIP

под заказ1910 руб.
60 417300197

Приводной ремень (Drive Belt)

под заказ10500 руб.
8000 руб.
60 XS803

     (не оригинальная запчасть) Ремень вариатора BRP XS803

под заказ15 480 руб.
60 140-4352U4

     (не оригинальная запчасть) Ремень вариатора BRP 140-4352U4

под заказ9 960 руб.
60 48G4246

     (не оригинальная запчасть) Ремень вариатора для снегохода BRP 48G4246

под заказ9 380 руб.
61 417300323

Belt Guard (Belt Guard)

под заказ8790 руб.
62 417300301

Side Защита в сборе. Includes 62 to 63 (Side Protector Assy. Includes 62 to 63)

под заказ4230 руб.
62 417300248

(последний код) PROT.LATERAL *SIDE PROTECTOR ASSY

под заказ3310 руб.
63 417300246

Foam (Foam)

под заказ430 руб.
64 516002670

Security Наклейки, Belt Guard (Security Label, Belt Guard)

под заказпо запросу
64 516001190

(последний код) ETIQUETTE SECUR*SECURITY-LABEL

под заказпо запросу
65 114045200

Hair Штифт (Hair Pin)

под заказ800 руб.
66 293150103

Pop Заклёпка (Pop Rivet)

под заказ140 руб.
