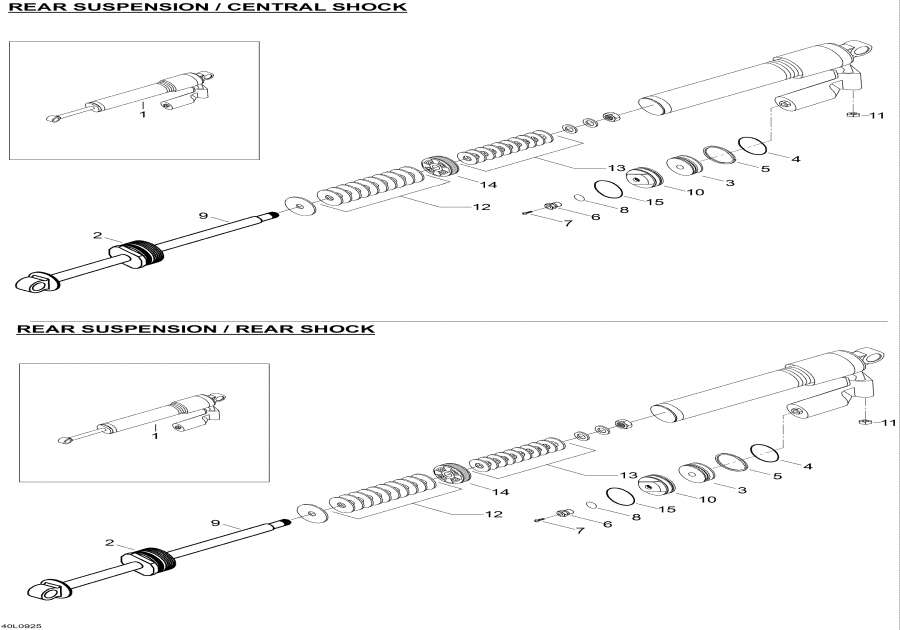

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave RE 600 E-TEC, 2009


Snow mobile Лункс  - Take Apart Shock Rear / Take Apart Shock Rear

Номер на
рисунке
АртикулНаименованиеКол-во
на складе
Цена
1 -XXX-

Shock, front Рычаг. Includes 1 to 9, 16, 17, 18 (Shock, front arm. Includes 1 to 9, 16, 17, 18)

1 -XXX-

Shock, rear Рычаг (Shock, rear arm)

2 -XXX-

Сальник carrier в сборе (Seal carrier assy)

3 -XXX-

Поплавокing Поршень (Floating piston)

4 415093807

Уплотнительное кольцо (O-ring)

под заказ2500 руб.
5 503189006

Поршневые кольца (Piston ring)

под заказ190 руб.
6 505070398

Air Клапан в сборе (Air valve assy)

под заказ1290 руб.
6 230061

(последний код) AIR VALVE

под заказ860 руб.
7 505070399

Винт (Screw)

под заказ290 руб.
7 230051

(последний код) SCREW

под заказ90 руб.
8 505070400

Уплотнительное кольцо (O-ring)

под заказ320 руб.
9 -XXX-

Тяга в сборе, front Рычаг (Rod assy, front arm)

9 -XXX-

Тяга в сборе, rear Рычаг (Rod assy, rear arm)

10 619300009

Сальник carrier в сборе (Seal carrier assy)

под заказ1890 руб.
11 -XXX-

Клапан в сборе (Valve assy)

12 230029

Leaf Клапан 20x0.114 (Leaf valve 20x0.114)

под заказ440 руб.
12 230030

Leaf Клапан 20x0.152 (Leaf valve 20x0.152)

под заказ440 руб.
12 230031

Leaf Клапан 20x0.203 (Leaf valve 20x0.203)

под заказ440 руб.
12 230032

Leaf Клапан 20x0.254 (Leaf valve 20x0.254)

под заказ440 руб.
12 -XXX-

Leaf Клапан 22x0.114 (Leaf valve 22x0.114)

12 -XXX-

Leaf Клапан 22x0.152 (Leaf valve 22x0.152)

12 -XXX-

Leaf Клапан 22x0.203 (Leaf valve 22x0.203)

12 -XXX-

Leaf Клапан 22x0.254 (Leaf valve 22x0.254)

12 503189016

Leaf Клапан 24x0.114 (Leaf valve 24x0.114)

под заказпо запросу
12 503189017

Leaf Клапан 24x0.152 (Leaf valve 24x0.152)

под заказпо запросу
12 503189018

Leaf Клапан 24x0.203 (Leaf valve 24x0.203)

под заказпо запросу
12 503189019

Leaf Клапан 24x0.254 (Leaf valve 24x0.254)

под заказпо запросу
12 503189021

Leaf Клапан 26x0.114 (Leaf valve 26x0.114)

под заказпо запросу
12 503189022

Leaf Клапан 26x0.152 (Leaf valve 26x0.152)

под заказпо запросу
12 -XXX-

Leaf Клапан 26x0.203 (Leaf valve 26x0.203)

12 503189024

Leaf Клапан 26x0.254 (Leaf valve 26x0.254)

под заказпо запросу
12 -XXX-

Leaf Клапан 26x0.30 (Leaf valve 26x0.30)

12 -XXX-

Leaf Клапан 28x0.114 (Leaf valve 28x0.114)

12 503189027

Leaf Клапан 28x0.152 (Leaf valve 28x0.152)

под заказпо запросу
12 503189028

Leaf Клапан 28x0.203 (Leaf valve 28x0.203)

под заказпо запросу
12 503189029

Leaf Клапан 28x0.254 (Leaf valve 28x0.254)

под заказпо запросу
12 -XXX-

Leaf Клапан 28x0.30 (Leaf valve 28x0.30)

12 503189031

Leaf Клапан 30x0.114 (Leaf valve 30x0.114)

под заказпо запросу
12 503189032

Leaf Клапан 30x0.152 (Leaf valve 30x0.152)

под заказпо запросу
12 503189033

Leaf Клапан 30x0.203 (Leaf valve 30x0.203)

под заказпо запросу
12 -XXX-

Leaf Клапан 30x0.254 (Leaf valve 30x0.254)

12 -XXX-

Leaf Клапан 30x0.30 (Leaf valve 30x0.30)

12 230082

Leaf Клапан 32x0.114 (Leaf valve 32x0.114)

под заказ440 руб.
12 230033

Leaf Клапан 34x0.114 (Leaf valve 34x0.114)

под заказ440 руб.
12 230034

Leaf Клапан 34x0.152 (Leaf valve 34x0.152)

под заказ440 руб.
12 230035

Leaf Клапан 34x0.203 (Leaf valve 34x0.203)

под заказ440 руб.
12 230036

Leaf Клапан 34x0.254 (Leaf valve 34x0.254)

под заказ440 руб.
12 230037

Leaf Клапан 36x0.114 (Leaf valve 36x0.114)

под заказ440 руб.
12 503189036

Leaf Клапан 36x0.152 (Leaf valve 36x0.152)

под заказпо запросу
12 503189037

Leaf Клапан 36x0.203 (Leaf valve 36x0.203)

под заказпо запросу
12 503189038

Leaf Клапан 36x0.254 (Leaf valve 36x0.254)

под заказпо запросу
12 230040

Leaf Клапан 38x0.152 (Leaf valve 38x0.152)

под заказ230 руб.
12 230041

Leaf Клапан 38x0.203 (Leaf valve 38x0.203)

под заказ440 руб.
12 230042

Leaf Клапан 38x0.254 (Leaf valve 38x0.254)

под заказ440 руб.
12 503189039

Leaf Клапан 40x0.114 (Leaf valve 40x0.114)

под заказпо запросу
12 503189040

Leaf Клапан 40x0.203 (Leaf valve 40x0.203)

под заказпо запросу
12 503189041

Leaf Клапан 40x0.254 (Leaf valve 40x0.254)

под заказпо запросу
13 230029

Leaf Клапан 20x0.114 (Leaf valve 20x0.114)

под заказ440 руб.
13 230030

Leaf Клапан 20x0.152 (Leaf valve 20x0.152)

под заказ440 руб.
13 230031

Leaf Клапан 20x0.203 (Leaf valve 20x0.203)

под заказ440 руб.
13 230032

Leaf Клапан 20x0.254 (Leaf valve 20x0.254)

под заказ440 руб.
13 -XXX-

Leaf Клапан 22x0.114 (Leaf valve 22x0.114)

13 -XXX-

Leaf Клапан 22x0.152 (Leaf valve 22x0.152)

13 503189013

Leaf Клапан 22x0.203 (Leaf valve 22x0.203)

под заказпо запросу
13 503189014

Leaf Клапан 22x0.254 (Leaf valve 22x0.254)

под заказпо запросу
13 503189016

Leaf Клапан 24x0.114 (Leaf valve 24x0.114)

под заказпо запросу
13 503189017

Leaf Клапан 24x0.152 (Leaf valve 24x0.152)

под заказпо запросу
13 503189018

Leaf Клапан 24x0.203 (Leaf valve 24x0.203)

под заказпо запросу
13 503189019

Leaf Клапан 24x0.254 (Leaf valve 24x0.254)

под заказпо запросу
13 503189020

Leaf Клапан 24x0.305 (Leaf valve 24x0.305)

под заказпо запросу
13 503189021

Leaf Клапан 26x0.114 (Leaf valve 26x0.114)

под заказпо запросу
13 503189022

Leaf Клапан 26x0.152 (Leaf valve 26x0.152)

под заказпо запросу
13 -XXX-

Leaf Клапан 26x0.203 (Leaf valve 26x0.203)

13 503189024

Leaf Клапан 26x0.254 (Leaf valve 26x0.254)

под заказпо запросу
13 -XXX-

Leaf Клапан 28x0.114 (Leaf valve 28x0.114)

13 503189027

Leaf Клапан 28x0.152 (Leaf valve 28x0.152)

под заказпо запросу
13 503189028

Leaf Клапан 28x0.203 (Leaf valve 28x0.203)

под заказпо запросу
13 503189029

Leaf Клапан 28x0.254 (Leaf valve 28x0.254)

под заказпо запросу
13 -XXX-

Leaf Клапан 28x0.30 (Leaf valve 28x0.30)

13 503189031

Leaf Клапан 30x0.114 (Leaf valve 30x0.114)

под заказпо запросу
13 503189032

Leaf Клапан 30x0.152 (Leaf valve 30x0.152)

под заказпо запросу
13 503189033

Leaf Клапан 30x0.203 (Leaf valve 30x0.203)

под заказпо запросу
13 -XXX-

Leaf Клапан 30x0.254 (Leaf valve 30x0.254)

13 -XXX-

Leaf Клапан 30x0.30 (Leaf valve 30x0.30)

13 230082

Leaf Клапан 32x0.114 (Leaf valve 32x0.114)

под заказ440 руб.
13 230033

Leaf Клапан 34x0.114 (Leaf valve 34x0.114)

под заказ440 руб.
13 230034

Leaf Клапан 34x0.152 (Leaf valve 34x0.152)

под заказ440 руб.
13 230035

Leaf Клапан 34x0.203 (Leaf valve 34x0.203)

под заказ440 руб.
13 230036

Leaf Клапан 34x0.254 (Leaf valve 34x0.254)

под заказ440 руб.
13 230037

Leaf Клапан 36x0.114 (Leaf valve 36x0.114)

под заказ440 руб.
13 503189036

Leaf Клапан 36x0.152 (Leaf valve 36x0.152)

под заказпо запросу
13 503189037

Leaf Клапан 36x0.203 (Leaf valve 36x0.203)

под заказпо запросу
13 503189038

Leaf Клапан 36x0.254 (Leaf valve 36x0.254)

под заказпо запросу
13 230040

Leaf Клапан 38x0.152 (Leaf valve 38x0.152)

под заказ230 руб.
13 230041

Leaf Клапан 38x0.203 (Leaf valve 38x0.203)

под заказ440 руб.
13 230042

Leaf Клапан 38x0.254 (Leaf valve 38x0.254)

под заказ440 руб.
13 503189039

Leaf Клапан 40x0.114 (Leaf valve 40x0.114)

под заказпо запросу
13 503189040

Leaf Клапан 40x0.203 (Leaf valve 40x0.203)

под заказпо запросу
13 503189041

Leaf Клапан 40x0.254 (Leaf valve 40x0.254)

под заказпо запросу
14 503189003

Поршень 1.2 mm (front Рычаг) (Piston 1.2 mm (front arm))

под заказпо запросу
14 230044

(последний код) PISTON 1,2 MM

под заказпо запросу
14 503189002

Поршень 1.7 mm (rear Рычаг) (Piston 1.7 mm (rear arm))

под заказпо запросу
14 230038

(последний код) PISTON 1,7 MM

под заказпо запросу
14 230039

Поршень 2.0 mm (Piston 2.0 mm)

под заказ12630 руб.
14 -XXX-

Поршень 2.2 mm (Piston 2.2 mm)

14 230043

Поршень (Piston)

под заказ12630 руб.
15 415093804

Уплотнительное кольцо (O-ring)

под заказ320 руб.
