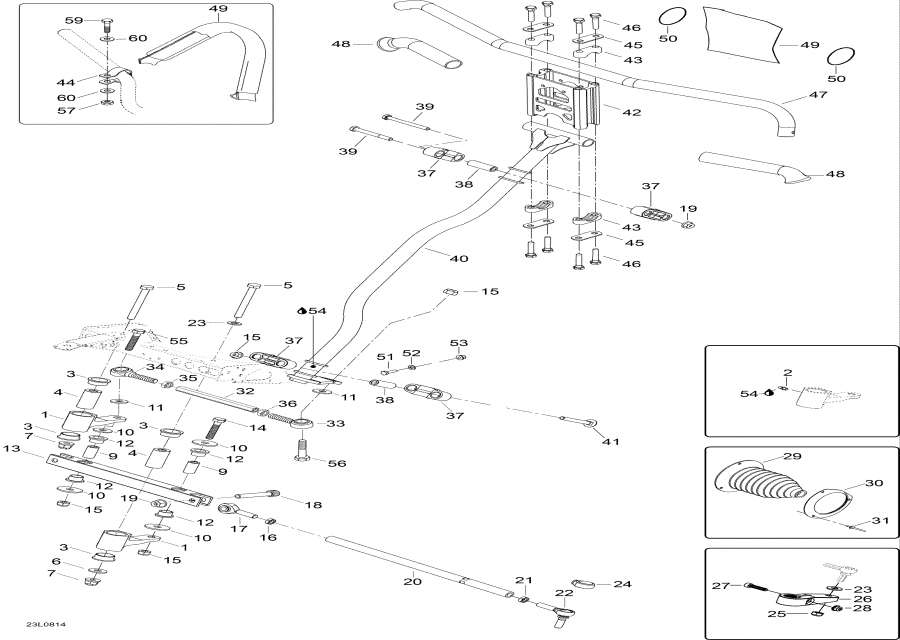

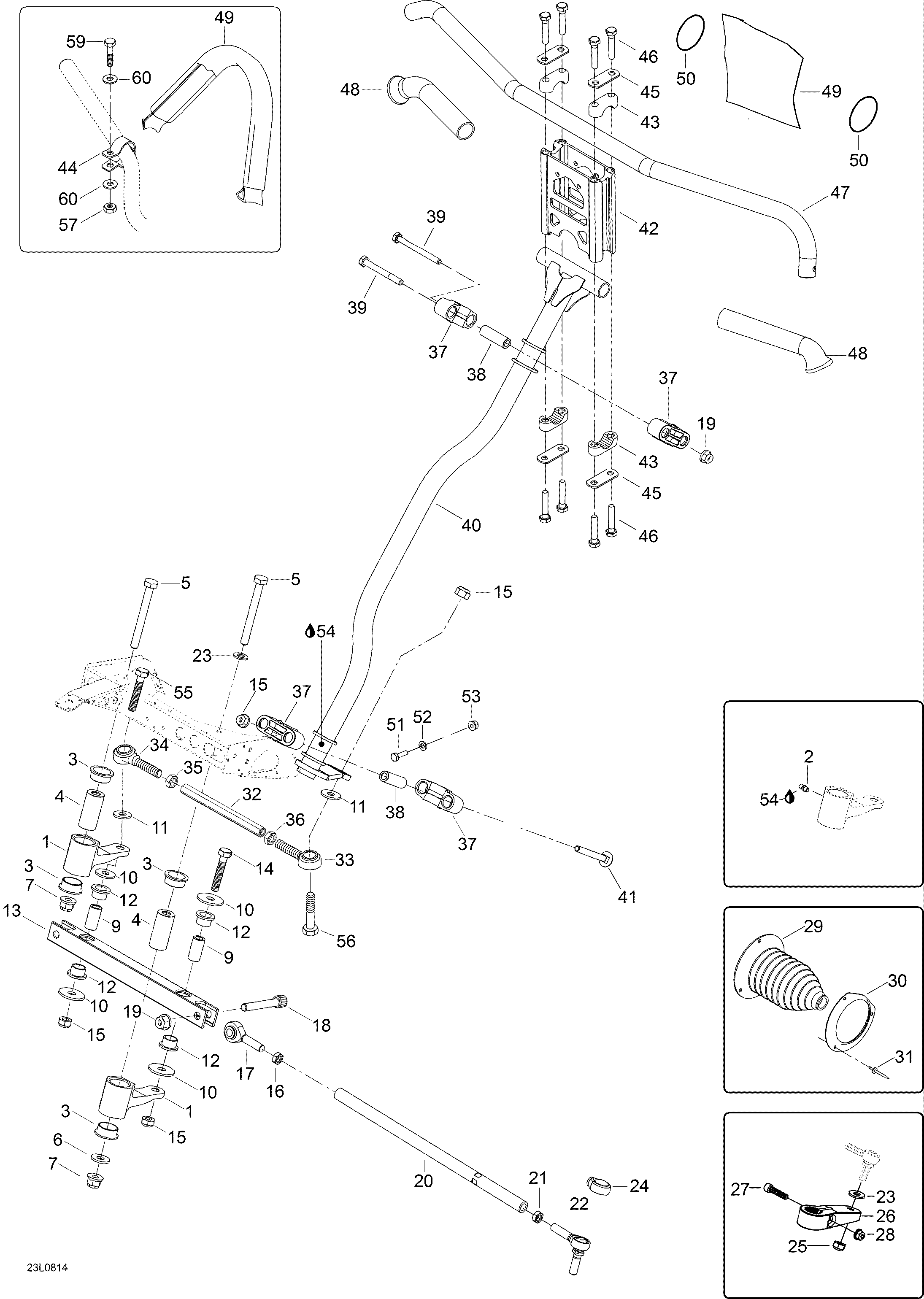

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Xtrim 550, 2008


Snowmobiles Лункс  - Steering System / Рулевая система System

Номер на
рисунке
АртикулНаименованиеКол-во
на складе
Цена
1 506152124

R.H. swivel Рычаг (R.H. swivel arm)

под заказ12280 руб.
1 506151627

(последний код) SWIVEL ARM RH

под заказ9600 руб.
1 506152123

L.H. swivel Рычаг (L.H. swivel arm)

под заказ12000 руб.
1 506151628

(последний код) SWIVEL ARM LH

под заказпо запросу
2 34011

Смазочный фиттинг (Grease fitting)

под заказ820 руб.
2

(последний код)

под заказпо запросу
3 415041100

Подушка (Cushion)

под заказ400 руб.
4 506151272

Втулка (Bushing)

под заказ1460 руб.
5 40021

Шестигранный винт M10 x 70 (Hex. screw M10 x 70)

под заказ190 руб.
6 20105

Шайба A10, 5 (Washer A10,5)

под заказ110 руб.
6 20005

(последний код) RONDELLE *WASHER

под заказ140 руб.
7 33012

Эластичная гайка со стопором M10 (Elastic stop nut M10)

под заказ40 руб.
7

(последний код)

под заказпо запросу
8 20011

Шайба A10, 5 (Washer A10,5)

под заказпо запросу
8

(последний код)

под заказпо запросу
9 506151273

Стержень bar (Pivot bar)

под заказ860 руб.
10 506151251

Шайба (Washer)

под заказ340 руб.
11 31014

Шайба (Washer)

под заказ230 руб.
11

(последний код)

под заказпо запросу
12 506150200

Втулка swivel (Bushing swivel)

под заказ350 руб.
12 503191555

(последний код) COUSSINET PIVOT*SWIVEL-BUSHING

под заказ420 руб.
13 605349868

Bar-swivel (Bar-swivel)

под заказ3100 руб.
14 40017

Винт M10 x 50 (Screw M10 x 50)

под заказ120 руб.
14 40196

(последний код) VIS *SCREW

под заказ60 руб.
15 33055

Elastic Фланецd Гайка M8 (Elastic flanged nut M8)

под заказ680 руб.
15 233401414

(последний код) LOCK SPRING DIN.980M

под заказ860 руб.
16 250100016

L.H. jam Гайка M10 (L.H. jam nut M10)

под заказ130 руб.
16 732610011

(последний код) NUT-JAM HEXAGONAL LH.

под заказ110 руб.
17 506151496

L.H. Шаровое соединение (L.H. Ball joint)

под заказ3850 руб.
17 506151101

(последний код) JOINT ROTULE GA*JOINT-BALL LH

под заказ2380 руб.
17 08-103-20

     (не оригинальная запчасть) Рулевой наконечник BRP (левая резьба) 08-103-20

под заказ2 150 руб.
18 40395

Socket head Винт M8 x 35 (Socket head screw M8 x 35)

под заказ120 руб.
19 33011

Эластичная гайка со стопором M8 (Elastic stop nut M8)

под заказ30 руб.
19 232581414

(последний код) NUT-STOP ELASTIC DIN.985

под заказ140 руб.
20 605353870

Tie-Тяга (Tie-rod)

под заказ2300 руб.
21 732610010

R.H. jam Гайка M10 (R.H. jam nut M10)

под заказ290 руб.
22 506151491

R.H. Соединитель Шарик (R.H. Joint ball)

под заказ2920 руб.
22 415012400

(последний код) JOINT ROTULE *JOINT-BALL

под заказ1830 руб.
23 20105

Шайба, hardened 10 мм (Washer, hardened 10mm)

под заказ110 руб.
23 20005

(последний код) RONDELLE *WASHER

под заказ140 руб.
24 506151650

Protection Колпачок (Protection cap)

под заказ460 руб.
25 33023

Эластичная гайка со стопором M10 (Elastic stop nut M10)

под заказ80 руб.
25 33203

(последний код) NUT

под заказ50 руб.
26 506144800

R.H. Рулевая система Рычаг (R.H. steering arm)

под заказпо запросу
26 506144900

L.H. Рулевая система Рычаг (L.H. steering arm)

под заказ8370 руб.
27 40843

Socket head Винт M8 x 35 (Socket head screw M8 x 35)

под заказ60 руб.
28 33201

Elastic Фланецd Гайка M8 (Elastic flanged nut M8)

под заказ230 руб.
28 233281414

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ290 руб.
29 605252101

Tie-Тяга Колпачок (Tie-rod cap)

под заказ470 руб.
30 605351469

Фиксатор Кольцо (Retainer ring)

под заказ320 руб.
31 36009

Заклёпка (Rivet)

под заказ80 руб.
31

(последний код)

под заказпо запросу
32 605353888

Tie-Тяга (Tie-rod)

под заказ1790 руб.
33 311031L

L.H. Шаровое соединение (L.H. Ball joint)

под заказ3180 руб.
34 311031R

R.H. Шаровое соединение (R.H. Ball joint)

под заказ3180 руб.
35 33004

Гайка M10 (Nut M10)

под заказ20 руб.
35 232006414

(последний код) NUT-HEXAGONAL DIN.934

под заказ290 руб.
36 3310934L

L.H. Гайка M10 (L.H. Nut M10)

под заказпо запросу
37 506150400

Корпус half (Housing half)

под заказ860 руб.
38 506150500

Корпус Втулка (Housing bushing)

под заказ860 руб.
39 40011

Винт M8 x 60 (Screw M8 x 60)

под заказ230 руб.
40 605255492

Main Трубка (Main tube)

под заказ11180 руб.
41 207787044

Винт M8 x 70 (Screw M8 x 70)

под заказ290 руб.
41 732601308

(последний код) BOLT-CARRIAGE DIN.603

под заказ230 руб.
42 506152109

Удлинитель (Extension)

под заказ10180 руб.
43 506151622

Рулевая опора (Steering support)

под заказ1350 руб.
43 709400919

(последний код) SUPPORT GUIDON *STEERING SUPP.

под заказ1720 руб.
44 506151792

Sвышеport Пластина (Support plate)

под заказ380 руб.
44 506152536

(последний код) Plate Support Steering

под заказ490 руб.
45 506151196

Reinдляcement (Reinforcement)

под заказ340 руб.
45 709400509

(последний код) RENFORT *STIFFENER

под заказ430 руб.
46 250000074

Шестигранный винт M8 x 40 (Hex. screw M8 x 40)

под заказ290 руб.
47 605355797

Handle bar (Handle bar)

под заказ4210 руб.
48 605355701

L: H: / R.H. Рукоятка (L:H:/R.H. Grip)

под заказ2940 руб.
49 605352881

Колпачок (Cap)

под заказ2770 руб.
49 605354057

(последний код) Steering padding

под заказпо запросу
49 506152115

Рукоятка и Крышка (Grip and cover)

под заказ3700 руб.
49 415095500

(последний код) SANGLE *TIE-DOWN

под заказ2440 руб.
50 12402

Уплотнительное кольцо (O-ring)

под заказ1070 руб.
51 40030

Винт M6 x 20 (Screw M6 x 20)

под заказ60 руб.
51 40075

(последний код) VIS *SCREW

под заказ50 руб.
52 20009

Шайба A6, 4 (Washer A6,4)

под заказпо запросу
52 542376

(последний код) WASHER

под заказпо запросу
53 33200

Elastic Фланецd Гайка M6 (Elastic flanged nut M6)

под заказпо запросу
53 33072

(последний код) NUT-FLANGE HEX. M6 DIN 6927 8.8 YIC

под заказпо запросу
54 219700417

Synthetic Смазка, 400g (Synthetic grease, 400g)

под заказ7860 руб.
54 293550033

(последний код) SYNTHETIC GREASE 10X14OZ (1шт=1кор=10 туб)

под заказ10050 руб.
55 40020

Винт M10 x 65 (Screw M10 x 65)

под заказ100 руб.
56 40049

Винт M10 x 35 (Screw M10 x 35)

под заказ60 руб.
57 33010

Эластичная гайка со стопором M6 (Elastic stop nut M6)

под заказ20 руб.
57 842042

(последний код) LOCKING NUT (USE 33010)

под заказ20 руб.
59 40031

Винт M6 x 25 (Screw M6 x 25)

под заказ30 руб.
60 20003

Шайба A6, 4 (Washer A6,4)

под заказ20 руб.
60

(последний код)

под заказпо запросу
