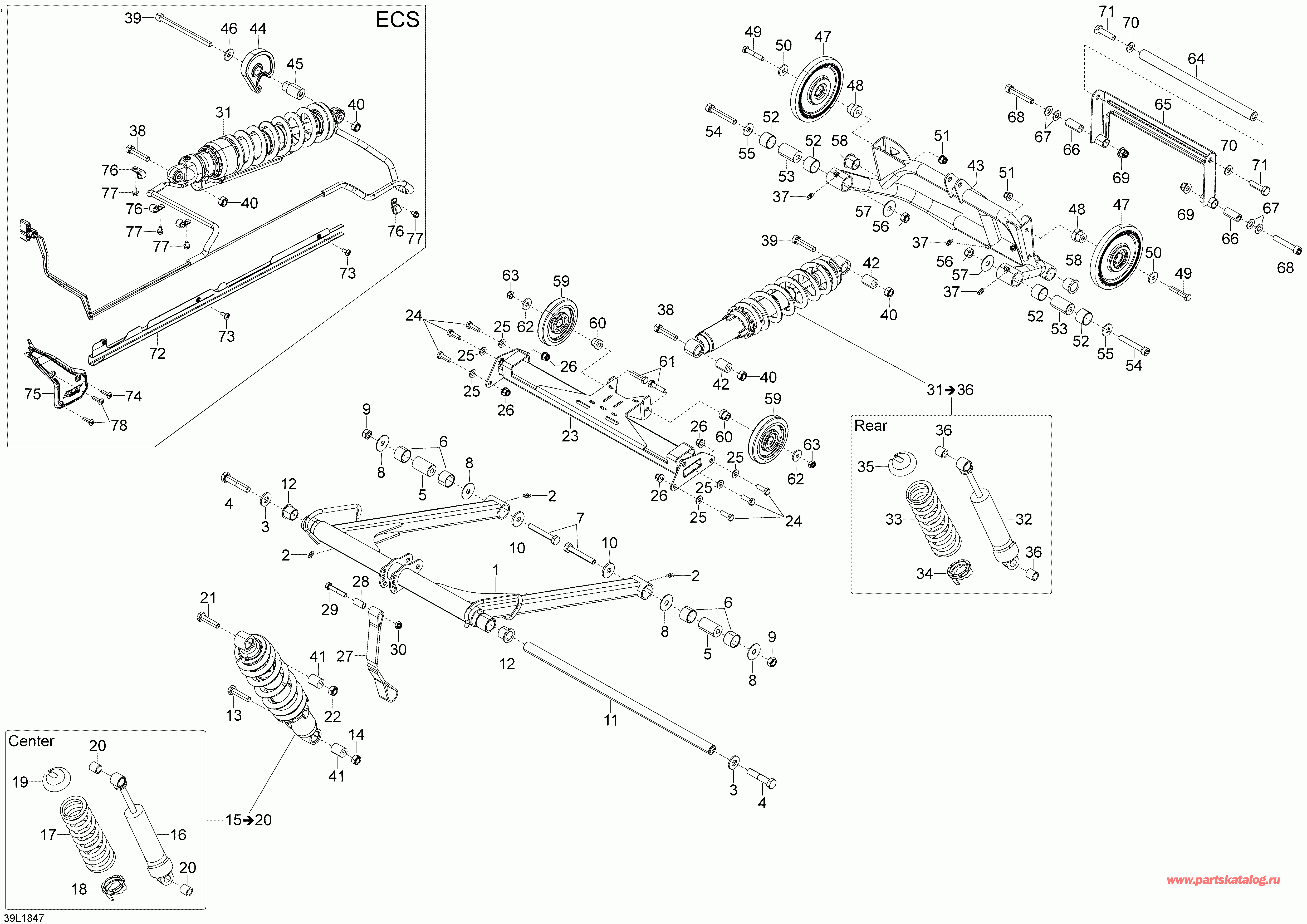

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Commander 1200 4-TEC, 2018


Снегоход Лункс - Задняя подвеска Commander Gt

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 503193092

Front Рычаг (Front Arm)

под заказ16750 руб.
2 408200700

Смазочный фиттинг (Grease Fitting)

под заказ320 руб.
3 250200131

Шайба Пружина Conical M12 (Washer Spring Conical M12)

под заказ80 руб.
4 250000555

Hex. Колпачок Винт M12 x 60 (Hex. Cap Screw M12 x 60)

под заказ240 руб.
5 605354157

Вал (Shaft)

под заказ3450 руб.
6 503193700

Втулка (Bushing)

под заказ650 руб.
6 31065

(последний код) BUSHING PDE 25/28 X20

под заказ680 руб.
7 207007044

Hex. Колпачок Винт M10 x 70 (Hex. Cap Screw M10 x 70)

под заказ290 руб.
8 605355801

Шайба (Washer)

под заказ60 руб.
9 232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
9 732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
10 503183300

Шайба (Washer)

под заказ410 руб.
10 503171000

(последний код) RONDELLE *WASHER

под заказ170 руб.
11 5347719

верхний Вал (Upper Shaft)

под заказ5640 руб.
11

(последний код)

под заказпо запросу
12 31024

Подушка (Cushion)

под заказ2070 руб.
12

(последний код)

под заказпо запросу
13 250000549

Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)

под заказ210 руб.
14 232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
14 732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
15 XXX

Center Shock в сборе. Includes 15 To 20 (Center Shock Assy. Includes 15 To 20)

16 503193517

Shock. Model-std (Shock. Model-std)

под заказ13820 руб.
16 503193521

Shock. Model-ECS (Shock. Model-ECS)

под заказ13820 руб.
17 503192788

Пружина (237 мм - 70N / мм) Model-std (Spring (237mm - 70N/mm). Model-std)

под заказ3930 руб.
17 503193279

Пружина (255 мм - 30N / мм) Model-ECS (Spring (255mm - 30N/mm). Model-ECS)

под заказ4770 руб.
18 230078

Пружина Седло (Spring Seat)

под заказ860 руб.
19 230076

Пружина Седло (Spring Seat)

под заказ2500 руб.
19 230094

(последний код) SPRING GUIDE

под заказ540 руб.
20 31094

Glide Подшипник (Glide Bearing)

под заказ910 руб.
21 207004544

Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)

под заказ290 руб.
21 702000129

(последний код) BOULON *BOLT

под заказ230 руб.
22 232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
22 732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
23 503192344

Middle Beam. Model-std (Middle Beam. Model-std)

под заказ8640 руб.
23 503194092

Middle Beam. Model-ECS (Middle Beam. Model-ECS)

под заказ3860 руб.
24 250000556

Hex. Колпачок Винт M8 x 25 (Hex. Cap Screw M8 x 25)

под заказ150 руб.
25 503192494

Шайба (Washer)

под заказ290 руб.
26 233281414

Elastic Фланец Гайка M8 (Elastic Flange Nut M8)

под заказ290 руб.
26

(последний код)

под заказпо запросу
27 503193780

Limiter Хомут. Model-std (Limiter Strap. Model-std)

под заказ2240 руб.
27 605355116

Limiter Хомут. Model-ECS (Limiter Strap. Model-ECS)

под заказ1970 руб.
28 605455335

Гильза (Sleeve)

под заказ1250 руб.
29 207084544

Hex. Колпачок Винт M8 x 45 (Hex. Cap Screw M8 x 45)

под заказ580 руб.
29 702000023

(последний код) BOULON *BOLT

под заказ450 руб.
30 232581414

Эластичная гайка со стопором M8 (Elastic Stop Nut M8)

под заказ140 руб.
30 420942030

(последний код) NUT-LOCK M8

под заказ110 руб.
31 503194194

Rear Shock в сборе. Model-ECS (Rear Shock Assy. Model-ECS)

под заказ186000 руб.
31 XXX

Rear Shock в сборе. Includes 31 To 36, Model-std (Rear Shock Assy. Includes 31 To 36, Model-std)

32 503193859

Shock (Shock)

под заказ13820 руб.
33 605625009

Пружина (280 мм - 65N / мм) (Spring (280mm - 65N/mm))

под заказ4160 руб.
34 230078

Пружина Седло (Spring Seat)

под заказ860 руб.
35 230076

Пружина Седло (Spring Seat)

под заказ2500 руб.
35 230094

(последний код) SPRING GUIDE

под заказ540 руб.
36 31094

Glide Подшипник (Glide Bearing)

под заказ910 руб.
37 408200700

Смазочный фиттинг (Grease Fitting)

под заказ320 руб.
38 205004544

Socket Винт (Socket Screw)

под заказ490 руб.
38 40134

(последний код) SCREW ALLEN M10 X 45

под заказ230 руб.
39 205004544

Socket Винт. Model-std (Socket Screw. Model-std)

под заказ490 руб.
39 40134

(последний код) SCREW ALLEN M10 X 45

под заказ230 руб.
39 231080044

Socket HD Винт M10 x 100. Model-ECS (Socket HD Screw M10 x 100. Model-ECS)

под заказ580 руб.
40 232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
40 732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
41 5446652

Втулка (Bushing)

под заказ2000 руб.
41

(последний код)

под заказпо запросу
42 5446652

Втулка. Model-std (Bushing. Model-std)

под заказ2000 руб.
42

(последний код)

под заказпо запросу
43 503194584

Rear Рычаг. Model-std (Rear Arm. Model-std)

под заказ15680 руб.
43 503194585

Rear Рычаг. Model-ECS (Rear Arm. Model-ECS)

под заказ18340 руб.
44 503194181

Track Sвышеport. Model-ECS (Track Support. Model-ECS)

под заказ840 руб.
45 503194203

Гильза. Model-ECS (Sleeve. Model-ECS)

под заказ510 руб.
46 503191926

Шайба. Model-ECS (Washer. Model-ECS)

под заказ620 руб.
47 503193852

Idler Wheel 133 мм (Idler Wheel 133mm)

под заказ4920 руб.
48 605454461

Гильза (Sleeve)

под заказ1000 руб.
49 207084544

Hex. Колпачок Винт M8 x 45 (Hex. Cap Screw M8 x 45)

под заказ580 руб.
49 702000023

(последний код) BOULON *BOLT

под заказ450 руб.
50 20077

Шайба (Washer)

под заказ110 руб.
51 233281414

Elastic Фланец Гайка M8 (Elastic Flange Nut M8)

под заказ290 руб.
51

(последний код)

под заказпо запросу
52 503193700

Втулка (Bushing)

под заказ650 руб.
52 31065

(последний код) BUSHING PDE 25/28 X20

под заказ680 руб.
53 605354157

Вал (Shaft)

под заказ3450 руб.
54 250000560

Socket HD Винт M10 x 65 (Socket HD Screw M10 x 65)

под заказ60 руб.
55 503191926

Шайба (Washer)

под заказ620 руб.
56 232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
56 732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
57 605355801

Шайба (Washer)

под заказ60 руб.
58 31024

Подушка (Cushion)

под заказ2070 руб.
58

(последний код)

под заказпо запросу
59 572043500

Idler Wheel (Idler Wheel)

под заказ2480 руб.
60 503193330

Гильза (Sleeve)

под заказ370 руб.
61 207083544

Hex. Колпачок Винт M8 x 35 (Hex. Cap Screw M8 x 35)

под заказ290 руб.
61 702000284

(последний код) VIS *SCREW

под заказ230 руб.
62 20077

Шайба (Washer)

под заказ110 руб.
63 232581414

Эластичная гайка со стопором M8 (Elastic Stop Nut M8)

под заказ140 руб.
63 420942030

(последний код) NUT-LOCK M8

под заказ110 руб.
64 503192397

Вал (Shaft)

под заказ1840 руб.
65 503192346

Rear Swing (Rear Swing)

под заказ2230 руб.
66 503192341

Rear Swing Вал (Rear Swing Shaft)

под заказ2150 руб.
67 234001410

Шайба плоский M10 (Washer Flat M10)

под заказ290 руб.
67 224001211

(последний код) WASHER-FLAT DIN.125A

под заказ230 руб.
68 205006044

Socket HD Винт M10 x 60 (Socket HD Screw M10 x 60)

под заказ100 руб.
69 233201414

Elastic Фланец Гайка M10 (Elastic Flange Nut M10)

под заказ280 руб.
69 228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
70 234001410

плоский Шайба M10 (Flat Washer M10)

под заказ290 руб.
70 224001211

(последний код) WASHER-FLAT DIN.125A

под заказ230 руб.
71 207204044

Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)

под заказ210 руб.
72 503194001

Кабели Крышка. Model-ECS (Cable Cover. Model-ECS)

под заказ2110 руб.
73 250000721

Trorx Truss Винт M6 x 16. Model-ECS (Trorx Truss Screw M6 x 16. Model-ECS)

под заказ140 руб.
74 250000807

Torx Truss Винт M6 x 25. Model-ECS (Torx Truss Screw M6 x 25. Model-ECS)

под заказ190 руб.
75 503194033

Кабели Крышка. Model-ECS (Cable Cover. Model-ECS)

под заказ860 руб.
76 518321570

Open Струбцина. Model-ECS (Open Clamp. Model-ECS)

под заказ580 руб.
77 210261040

Шестигранный флавцевый винт M6 x 10. Model-ECS (Hex. Flange Screw M6 x 10. Model-ECS)

под заказ290 руб.
77 211000035

(последний код) SCREW-FORMING HEX.HD.FL.DIN.7500D

под заказ230 руб.
78 250000807

Torx Truss Винт M6 x 25. Model-ECS (Torx Truss Screw M6 x 25. Model-ECS)

под заказ190 руб.
