ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave 440, 2005

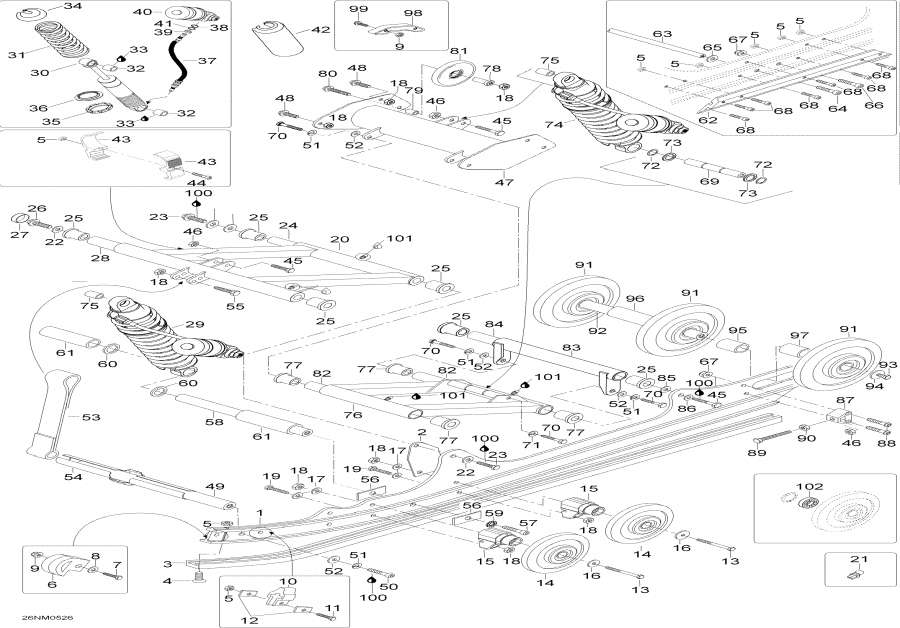

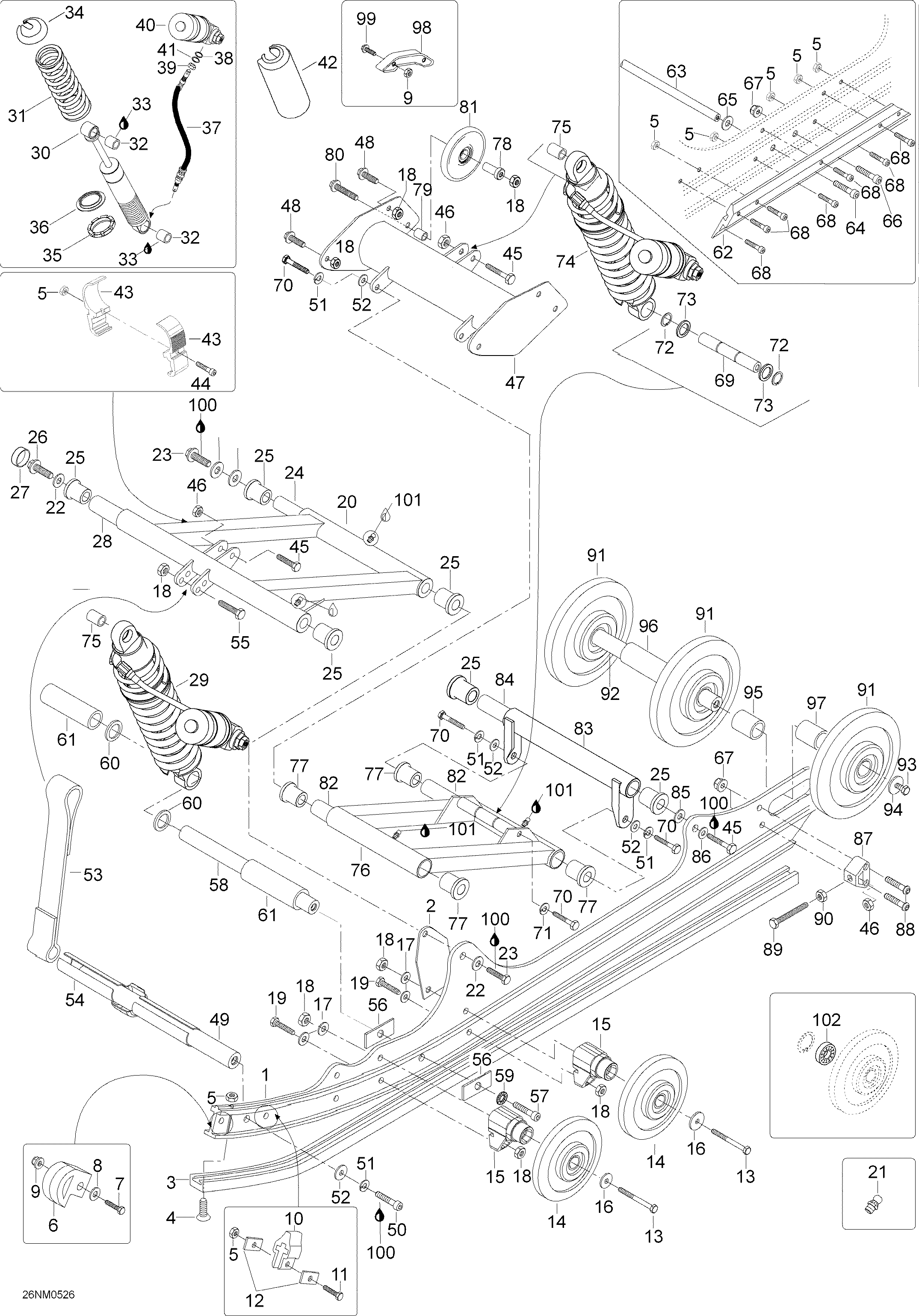

Снегоходы Lynx - Rear Suspension - Задняя подвеска

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	605250436	Runner (Runner)	под заказ	по запросу
2	605452387	Sвышеport Пластина (Support plate)	под заказ	310 руб.
3	605351309	Shoe (Shoe)	под заказ	2200 руб.
3	605355362	(последний код) Slide shoe	под заказ	2400 руб.
4	40059	Socket head Винт M6 x 60 (Socket head screw M6 x 60)	под заказ	80 руб.
4		(последний код)	под заказ	по запросу
5	33010	Эластичная гайка со стопором M6 (Elastic stop nut M6)	под заказ	20 руб.
5	842042	(последний код) LOCKING NUT (USE 33010)	под заказ	20 руб.
6	605348954	Runner Защита (Runner protector)	под заказ	290 руб.
6	5394578	(последний код) LIUKUNOKKA (USE 534578)	под заказ	260 руб.
7	40031	Шестигранный винт M6 x 25 (Hex. screw M6 x 25)	под заказ	30 руб.
8	20003	Шайба A6, 4 (Washer A6,4)	под заказ	20 руб.
8		(последний код)	под заказ	по запросу
9	33200	Elastic Фланецd Гайка M6 (Elastic flanged nut M6)	под заказ	по запросу
9	33072	(последний код) NUT-FLANGE HEX. M6 DIN 6927 8.8 YIC	под заказ	по запросу
10	5442328	Резиновый стопор (Rubber stopper)	под заказ	550 руб.
10		(последний код)	под заказ	по запросу
11	40032	Шестигранный винт M6 x 30 (Hex. screw M6 x 30)	под заказ	40 руб.
12	548470	Шайба (Washer)	под заказ	270 руб.
13	40089	Шестигранный винт M8 x 75 (Hex. screw M8 x 75)	под заказ	90 руб.
13		(последний код)	под заказ	по запросу
14	503190802	Idler wheel, 135 / чёрный (Idler wheel, 135/Black)	под заказ	2030 руб.
14	572108600	(последний код) ROUE 135 *WHEEL-135	под заказ	1860 руб.
14	R0135F-2.401A	(не оригинальная запчасть) Ролик (каток) BRP R0135F-2.401A	под заказ	5 420 руб.
15	605450182	Sвышеport (Support)	под заказ	570 руб.
15	5447079	(последний код) WHEEL SUPPORT	под заказ	520 руб.
16	503183100	Aluslevy M8 hardened (Aluslevy M8 hardened)	под заказ	290 руб.
16	503167800	(последний код) RONDELLE *WASHER	под заказ	230 руб.
17	20104	Aluslevy M8 hardened (Aluslevy M8 hardened)	под заказ	по запросу
17		(последний код)	под заказ	по запросу
18	33011	Эластичная гайка со стопором M8 (Elastic stop nut M8)	под заказ	30 руб.
18	232581414	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	140 руб.
19	40037	Шестигранный винт M8 x 25 (Hex. screw M8 x 25)	под заказ	60 руб.
19		(последний код)	под заказ	по запросу
20	5145588	Front Рычаг (Front arm)	под заказ	18340 руб.
21	34011	Смазочный ниппель (Grease nipple)	под заказ	820 руб.
21		(последний код)	под заказ	по запросу
22	20090	Шайба (Washer)	под заказ	120 руб.
22		(последний код)	под заказ	по запросу
23	40099	Шестигранный винт M12 x 45 (Hex. screw M12 x 45)	под заказ	по запросу
24	605352730	Вал (Shaft)	под заказ	4260 руб.
25	31024	Подушка (Cushion)	под заказ	2070 руб.
25		(последний код)	под заказ	по запросу
26	40243	Шестигранный винт M12 x 60 (Hex. screw M12 x 60)	под заказ	220 руб.
27	5448025	Колпачок (Cap)	под заказ	460 руб.
27		(последний код)	под заказ	по запросу
28	5346135	Вал (Shaft)	под заказ	7070 руб.
29	605351554	Shock в сборе, front Рычаг. Includes 29 to 41 (Shock assy, front arm. Includes 29 to 41)	под заказ	64800 руб.
30	23210	Shock, front Рычаг (Shock, front arm)	под заказ	64100 руб.
30	23211	Shock, rear Рычаг (Shock, rear arm)	под заказ	65400 руб.
31	25073	Пружина, front Рычаг (Spring, front arm)	под заказ	6000 руб.
31	25056	Пружина, rear Рычаг (Spring, rear arm)	под заказ	4950 руб.
32	31094	Подушка (Cushion)	под заказ	910 руб.
33	320006	Loctite 641, 50ml (Loctite 641, 50ml)	под заказ	3480 руб.
33	32161	(последний код) GLUE LOCTITE 641/ 50ML	под заказ	4450 руб.
34	5346750	Пружина Стопор (Spring stopper)	под заказ	1000 руб.
35	230048	Cam (Cam)	под заказ	3460 руб.
36	230049	Пружина Направляющая (Spring guide)	под заказ	2480 руб.
37	230111	Шланг, front Рычаг shock (Hose, front arm shock)	под заказ	12370 руб.
37	619300001	Шланг, rear Рычаг shock (Hose, rear arm shock)	под заказ	2290 руб.
38	230112	Шайба (Washer)	под заказ	700 руб.
39	-XXX-	Гайка (Nut)
40	619300002	Резервуар (Reservoir)	под заказ	18670 руб.
41	619300003	Уплотнительное кольцо (O-ring)	под заказ	240 руб.
42	5346754	Защита (Protector)	под заказ	1270 руб.
42		(последний код)	под заказ	по запросу
43	605352257	Кронштейн (Bracket)	под заказ	720 руб.
44	40806	Socket head Винт M6 x 50 (Socket head screw M6 x 50)	под заказ	70 руб.
45	40016	Шестигранный винт M10 x 45 (Hex. screw M10 x 45)	под заказ	120 руб.
45	101545	(последний код) VIS *SCREW	под заказ	90 руб.
46	33012	Эластичная гайка со стопором M10 (Elastic stop nut M10)	под заказ	40 руб.
46		(последний код)	под заказ	по запросу
47	605249846	верхний Рычаг (Upper arm)	под заказ	13560 руб.
48	40058	Locking Винт M8 x 20 (Locking screw M8 x 20)	под заказ	70 руб.
49	5343471	Вал (Shaft)	под заказ	1540 руб.
50	40134	Socket head Винт M10 x 45 (Socket head screw M10 x 45)	под заказ	230 руб.
50		(последний код)	под заказ	по запросу
51	20047	Шайба с блокировкой B10 (Lock washer B10)	под заказ	150 руб.
51		(последний код)	под заказ	по запросу
52	20105	Шайба, hardened, 10 мм (Washer, hardened, 10mm)	под заказ	110 руб.
52	20005	(последний код) RONDELLE *WASHER	под заказ	140 руб.
53	605449385	Стопор Хомут (Stopper strap)	под заказ	2600 руб.
54	605349381	Limiter (Limiter)	под заказ	450 руб.
55	40008	Шестигранный винт M8 x 45 (Hex. screw M8 x 45)	под заказ	450 руб.
55	207084544	(последний код) SCREW-HEX.CAP DIN.931	под заказ	580 руб.
56	605449294	Sвышеport Пластина (Support plate)	под заказ	340 руб.
57	40371	Socket head Винт M12 x 55 (Socket head screw M12 x 55)	под заказ	120 руб.
58	605350691	Вал (Shaft)	под заказ	2480 руб.
58	605349293	(последний код) Lover shaft, shock	под заказ	2710 руб.
59	20074	Шайба с блокировкой 12 мм (Lock washer 12mm)	под заказ	190 руб.
60	31013	Регулировочная шайба (Shim)	под заказ	530 руб.
60		(последний код)	под заказ	по запросу
61	605349896	Гильза (Sleeve)	под заказ	320 руб.
62	605352384	Runner reinдляcement (Runner reinforcement)	под заказ	2530 руб.
63	605449400	Вал (Shaft)	под заказ	2860 руб.
64	40135	Socket head Винт M8 x 30 (Socket head screw M8 x 30)	под заказ	310 руб.
64		(последний код)	под заказ	по запросу
65	20004	Шайба A8, 4 (Washer A8,4)	под заказ	110 руб.
65	234081410	(последний код) WASHER-FLAT DIN.125A	под заказ	130 руб.
66	40289	Socket head Винт M8 x 25 (Socket head screw M8 x 25)	под заказ	100 руб.
67	33201	Elastic Фланецd Гайка M8 (Elastic flanged nut M8)	под заказ	230 руб.
67	233281414	(последний код) NUT-FLANGE ELASTIC DIN.6926	под заказ	290 руб.
68	40052	Socket head Винт M6 x 20 (Socket head screw M6 x 20)	под заказ	310 руб.
68		(последний код)	под заказ	по запросу
69	605451897	Вал (Shaft)	под заказ	2660 руб.
69	605449317	(последний код) REARSHOCK SHAFT	под заказ	2450 руб.
70	40014	Шестигранный винт M10 x 40 (Hex. screw M10 x 40)	под заказ	100 руб.
71	20068	Шайба с блокировкой 10 мм (Lock washer 10mm)	под заказ	840 руб.
71		(последний код)	под заказ	по запросу
72	31007	Стопорное кольцо (Circlip)	под заказ	310 руб.
72	293370056	(последний код) CIRCLIP 20X1.75 DIN471	под заказ	310 руб.
73	31091	Регулировочная шайба (Shim)	под заказ	530 руб.
73		(последний код)	под заказ	по запросу
74	605351555	Shock в сборе, rear Рычаг. Includes 30 to 41 (Shock assy, rear arm. Includes 30 to 41)	под заказ	64800 руб.
75	5446652	Гильза (Sleeve)	под заказ	2000 руб.
75		(последний код)	под заказ	по запросу
76	605349313	Rear Рычаг (Rear arm)	под заказ	27200 руб.
77	31027	Подушка (Cushion)	под заказ	1780 руб.
77		(последний код)	под заказ	по запросу
78	5446700	Гильза (Sleeve)	под заказ	1340 руб.
79	5446701	Гильза (Sleeve)	под заказ	440 руб.
80	40376	Locking Винт M8 x 80 (Locking screw M8 x 80)	под заказ	170 руб.
81	46027	Idler wheel (Idler wheel)	под заказ	3160 руб.
81		(последний код)	под заказ	по запросу
82	605352731	Вал (Shaft)	под заказ	1830 руб.
83	5345535	Rear Рычаг (Rear arm)	под заказ	4350 руб.
84	605352732	Вал (Shaft)	под заказ	4900 руб.
85	20116	Шайба (Washer)	под заказ	150 руб.
85		(последний код)	под заказ	по запросу
86	512056700	Шайба с блокировкой (Lock washer)	под заказ	550 руб.
86	517168000	(последний код) RONDELLE-FREIN *WASHER-LOCK	под заказ	430 руб.
87	5341633	Tensioner (Tensioner)	под заказ	2250 руб.
88	40392	Socket head Винт M8 x 45 (Socket head screw M8 x 45)	под заказ	140 руб.
89	40239	Шестигранный винт M10 x 100 (Hex. screw M10 x 100)	под заказ	200 руб.
89	4099239	(последний код) VIS *SCREW	под заказ	180 руб.
90	33004	Гайка M10 (Nut M10)	под заказ	20 руб.
90	232006414	(последний код) NUT-HEXAGONAL DIN.934	под заказ	290 руб.
91	503190232	Idler wheel 180 / чёрный (Idler wheel 180/black)	под заказ	3410 руб.
91	503190799	(последний код) ROUE 180 *WHEEL-180	под заказ	3160 руб.
92	5341511	Вал (Shaft)	под заказ	4590 руб.
92	5341914	(последний код) REAR AXLE L=341	под заказ	2110 руб.
93	40050	Шестигранный винт M10 x 35 (Hex. screw M10 x 35)	под заказ	90 руб.
93		(последний код)	под заказ	по запросу
94	503183300	Aluslevy M10 hardened (Aluslevy M10 hardened)	под заказ	410 руб.
94	503171000	(последний код) RONDELLE *WASHER	под заказ	170 руб.
95	5441512	Гильза (Sleeve)	под заказ	1490 руб.
96	5448027	Гильза (Sleeve)	под заказ	860 руб.
97	5444099	Гильза (Sleeve)	под заказ	700 руб.
98	5343191	Slide part (Slide part)	под заказ	1780 руб.
98		(последний код)	под заказ	по запросу
99	40064	Locking Винт M6 x 40 (Locking screw M6 x 40)	под заказ	60 руб.
99	4099064	(последний код) LOCK SCREW M6X40	под заказ	30 руб.
100	293800005	Loctite 271, 10ml (Loctite 271, 10ml)	под заказ	2150 руб.
100	747020000	(последний код) LOCTITE 271 *LOCTITE-271	под заказ	1680 руб.
101	293550033	Synthetic Смазка, 400 (Synthetic grease, 400)	под заказ	10050 руб.
101	498028100	(последний код) GRAISSE TUBE *GREASE-TUBE	под заказ	по запросу
102	503190795	Шариковый подшипник (Ball bearing)	под заказ	680 руб.
102	293350055	(последний код) Ball Bearing Rear suspension Commander, Drive System SKI	под заказ	740 руб.
102	R0139A-2.401A	(не оригинальная запчасть) Ролик (каток) BRP R0139A-2.401A	под заказ	4 000 руб.
102	R0135F-2.401A	(не оригинальная запчасть) Ролик (каток) BRP R0135F-2.401A	под заказ	5 420 руб.
102	R0165G-2.401A	(не оригинальная запчасть) Ролик (каток) BRP R0165G-2.401A	под заказ	5 740 руб.
102	6205DDUCM NS7SX	(не оригинальная запчасть) Подшипник 6205DDUCM (6205DDUCM NS7SX)	под заказ	420 руб.
102	SM-03168	(не оригинальная запчасть) Комплект подшипников BRP SM-03168	под заказ	2 050 руб.
102	6205DDUCM & **NS7SX	(не оригинальная запчасть) Подшипник 6205DDUCM (6205DDUCM & **NS7SX)	под заказ	590 руб.
102	SM-03209	(не оригинальная запчасть) Ремкомплект трансмиссии снегохода BRP SM-03209	под заказ	2 710 руб.
102	UP-04041	(не оригинальная запчасть) Подшипник 6205-2RS UP-04041	под заказ	330 руб.
