Техника: снегоуборочная машина HSM1390iK Модификация: Honda HSM1390iK ZE
Установлен двигатель: Honda GX390T2 JY1 Модели с серийным номером двигателя GCBDT от 1000001 до 9999999
Модели с серийным номером рамы SBBJ от 5000001 до 9999999
Вернуться к выбору узлов мотора
ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: HONDA HSM1390IK ZE

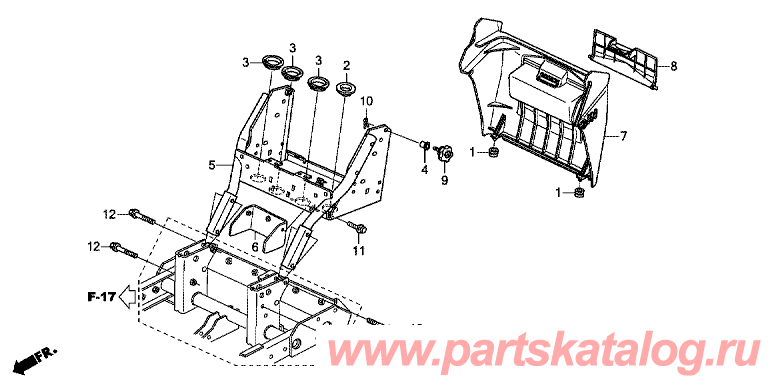

F-01-10 Труба Руля (Нижн.) (F-01-10 Handlebar (Lower) Diagram and Parts)
_diagram_and_parts.jpg "Снегоуборочник , Хонда HSM1390iK ZE: - F-01-10 Труба Руля")
Номер на
рисунке | Артикул | Наименование | Кол-во
на складе | QTY | Цена |
| 1 | 19111-MF5-000 | Изоляционная втулка, расширительный бачок (Grommet, Reserve Tank) | под заказ | 002 | 210 руб. |
| 2 | 32106-V15-003 | Защита a, провод (Protector A, Cord) | под заказ | 001 | 590 руб. |
| 3 | 32107-V15-003 | Защита b, провод (Protector B, Cord) | под заказ | 003 | 610 руб. |
| 4 | 40558-GT8-710 | Воротниковая втулка, скользящая направляющая (Collar, Slider) | под заказ | 002 | 230 руб. |
| 5 | 53150-V15-N30 | Труба в комплекте, нижняя рукоятка (Pipe Comp., Lower Handle) | под заказ | 001 | 45360 руб. |
| 6 | 53163-V15-J00 | Защитное устройство, двигатель соединение жгут проводов (Protector, Motor Joint Ha) | под заказ | 001 | 2750 руб. |
| 7 | 63311-V15-N00 | Крышка, задн. (Cover, Rr.) | под заказ | 001 | 25070 руб. |
| 8 | 63368-V15-N00 | Крышка, инструменты (Cover, Tool) | под заказ | 001 | 3650 руб. |
| 9 | 90107-V15-N01 | Болт, рукоятка (Bolt, Knob) | под заказ | 002 | 1140 руб. |
| 10 | 94201-25180 | Штырь, разрезной, 2.5x18 (Pin, Split, 2.5X18) | под заказ | 002 | 80 руб. |
| 11 | 95701-06010-00 | Болт, фланец, 6x10 (Bolt, Flange, 6X10) | под заказ | 003 | 110 руб. |
| 12 | 95801-08055-00 | Болт, фланец, 8x55 (Bolt, Flange 8X55) | под заказ | 004 | 230 руб. |
