Модификация Вашего двигателя:   Honda BF15A2 LDS
Модели с серийным номером двигателя от BAAE-1200001 до BAAE-1299999
Модели с серийным номером рамы от BAAL-1500001 до BAAL-1599999

Вернуться к выбору узлов мотора

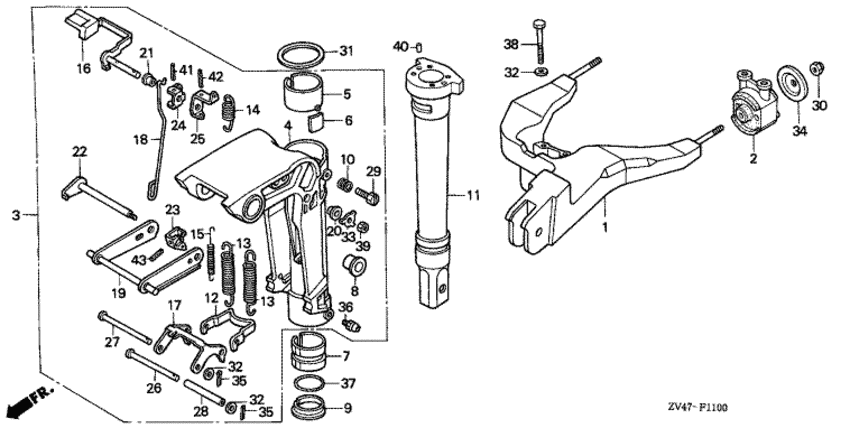

   Поворотный корпус / Монтажная рама
Swivel Case / Mount Frame


ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: HONDA BF15A2

Подвесной fourstroke лодочный мотор Хонда BF15A2 - Поворотный корпус / Монтажная рама
Номер на
рисунке
АртикулНаименованиеКол-во
на складе
Цена
150100-ZV4-010ZB

Монтажная рама *nh282mu * (Frame comp., mounting *nh282mu *)

под заказпо запросу
250151-ZV4-000ZB

Верхняя монтажная резинка *nh282mu * (Mount comp., upper rubber *nh282mu *)

под заказ7890 руб.
350200-ZV4-050ZB

Поворотный корпус, в сборе *nh282mu * (Case assy., swivel *nh282mu *)

под заказпо запросу
450201-ZV4-030ZB

Поворотный корпус *nh282mu * (Case, swivel *nh282mu *)

под заказпо запросу
550211-ZV4-000

Гильза поворотного корпуса (Liner, swivel case)

под заказ1040 руб.
650212-ZV4-000

Фрикционный блок (Block, friction)

под заказ870 руб.
750213-ZV4-000

Втулка поворотного вала (Bush, swivel shaft)

под заказ970 руб.
850214-ZV4-003

Втулка поворотного корпуса (Bush, swivel case)

4 шт1010 руб.
950215-ZV4-000

Воротник поворотного корпуса (Collar, swivel case)

под заказ630 руб.
1050233-881-000

Пружина регулировки трения (Spring, friction adjusting)

под заказ510 руб.
1150417-ZV4-000ZB

Поворотный вал *nh282mu * (Shaft, swivel *nh282mu *)

под заказпо запросу
1250512-ZV4-000

Зацеп блокировки реверса (Hook, reverse lock)

под заказпо запросу
1350514-ZV4-000

Пружина блокировки задней передачи (Spring, reverse lock)

под заказ1790 руб.
1450515-ZV4-300

Пружина рычага наклона (Spring, tilt lever)

под заказ800 руб.
1550516-ZV4-300

Пружина тяги наклона (Spring, tilt link)

2 шт760 руб.
1650517-ZV4-020

Рычаг наклона (Lever, tilt)

под заказпо запросу
1750518-ZV4-000

Рычаг блокировки реверса (Arm, reverse lock)

под заказпо запросу
1850519-ZV4-300

Тяга освобождения поворота двигателя (Rod, release swivel case)

под заказ1330 руб.
1950520-ZV4-010

Плечо наклона (Arm comp., tilt)

под заказ7880 руб.
2050521-ZV1-000

Втулка рычага наклона (Bush, tilt lever)

под заказ890 руб.
2150522-ZV4-000

Втулка рычага наклона (Bush, tilt lever)

11 шт650 руб.
2250525-ZV4-010

Вал наклона двигателя (Shaft comp., tilt)

1 шт3900 руб.
2350526-ZV4-000

Кронштейн вала наклона двигателя (Bracket, tilt shaft)

под заказ1320 руб.
2450527-ZV4-010

Кронштейн освобождающей тяги (Bracket, release rod)

под заказ960 руб.
2550528-ZV4-010

Кронштейн рычага наклона (Bracket, tilt lever)

4 шт960 руб.
2650531-ZV4-000

Вал блокировки задней передачи (a) (Shaft, reverse lock (a))

под заказпо запросу
2750532-ZV4-000

Вал блокировки задней передачи (b) (Shaft, reverse lock (b))

под заказ1220 руб.
2850533-ZV4-000

Воротник блокировки реверса (Collar, reverse lock)

под заказпо запросу
2990109-ZV4-000

Специальный болт, 8x20 (Bolt, special, 8x20)

под заказ500 руб.
3090305-ZV4-000

Гайка с замком, 8 мм (Nut, self-lock, 8mm)

под заказ550 руб.
3190504-ZV4-000

Упорная шайба, 51 мм (Washer, thrust, 51mm)

под заказ340 руб.
3290504-921-010

Плоская шайба, 6 мм (Washer, plain, 6mm)

6 шт330 руб.
3390505-ZV4-000

Шайба с блокировкой (Washer, lock)

под заказ590 руб.
3490513-ZV4-000

Плоская шайба, 8 мм (Washer, plain, 8mm)

под заказпо запросу
3590759-ZV1-000

Стопорный шплинт, 2.0 (Pin, split, 2.0)

2 шт230 руб.
3690951-ZV7-010

Ниппель смазки (Nipple, grease)

5 шт460 руб.
3791356-MG9-003

Уплотнительное кольцо (O-ring)

под заказ520 руб.
3892101-06060-4J

Болт под шестигранник., 6x60 (Bolt, hex., 6x60)

под заказпо запросу
3994002-064900S

Шестигранная гайка, 6 мм (Nut, hex., 6mm)

под заказ150 руб.
4094303-06100

Шпонка (Dowel pin)

под заказ230 руб.
4190751-ZV4-C21

Стопор пружины, 3.0x22 (Pin, spring, 3.0x22)

2 шт280 руб.
4290752-ZV4-C21

Стопор пружины, 3.0x25 (Pin, spring, 3.0x25)

под заказ280 руб.
