ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF9.9ALK10(P1) K10
Запчасти для дистанционного управления
Год выпуска двигателя: 2010

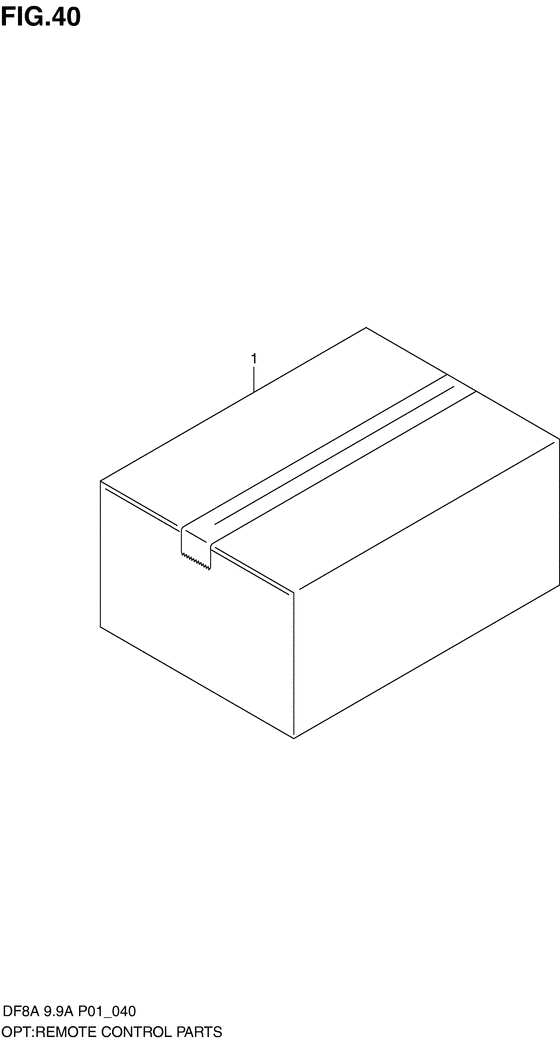

_k10_remote_control_parts_rand5036.png)
Номер на
рисунке | Артикул | Наименование | QTY | Кол-во
на складе | Цена |
| 1 | 67130-99J00-000 | Комплект для установки дистанционного управления - Parts Set, Remocon (Parts set, r/con) | | 2 шт | 60000 руб. |
| 1 | 67130-99J02-000 | (актуальный код замены) Комплект для установки дистанционного управления - Parts Set, Remocon | | под заказ | 60000 руб. |
| 2 | 19120-99J10-000 | Рычаг управления дросселем - Lever, Throttle Control (Not shown, refer to fig.13 # ) (Lever, throttle control) | | под заказ | 660 руб. |
| 2 | 19120-99J11-000 | (актуальный код замены) Рычаг управления дросселем - Lever, Throttle Control | | 4 шт | 770 руб. |
| 3 | 19122-99J00-000 | Соединитель рычага дросселя №2 - Lever, Interlink Throttle No2 (Not shown, refer to fig.13 # ) (Lever, interlink throttle no.2) | | 4 шт | 450 руб. |
| 4 | 19184-99J10-000 | Пластина, Соединитель дросселя (r) - Plate, Throttle Link (r) (Not shown, refer to fig.13 # ) (Plate, throttle link (r)) | | под заказ | 490 руб. |
| 5 | 19185-99J00-000 | Пружина рычага дросселя - Spring, Throttle Lever (Not shown, refer to fig.13 # ) (Spring, throttle lever) | | 11 шт | 600 руб. |
| 6 | 21241-99J00-000 | Тяга рычага сцепления - Link, Clutch Lever (Not shown, refer to fig.16 # ) (Link, clutch lever) | | под заказ | 400 руб. |
| 7 | 23210-99J00-000 | Рычаг управления сцеплением - Lever, Clutch Control (Not shown, refer to fig.16 # ) (Lever, clutch control) | | под заказ | 780 руб. |
| 8 | 09204-01002-000 |  Штифт - Pin (Cotter pin # Pin, clutch lever link; Not shown, refer to fig.16 # ) (Стопор) | | 25 шт | 140 руб. |
| 9 | 09160-05029-000 | Шайба (5.5x12x0.8) - Washer (55x12x08) (Washer # Washer, cl link lever (5.5x12x0.8); Not shown, refer to fig.16 # ) (Шайба) | | 14 шт | 130 руб. |
| 10 | 09385-04003-000 | Зажим - Clip (Clip, cl lever link; Not shown, refer to fig.16 # ) (Pin, snap) | | 35 шт | 180 руб. |
| 11 | 43755-99J00-000 | Соединитель кронштейна рулевой системы - Attachment, Steering Bracket (Not shown, refer to fig.26 # ) (Attachment, steering bracket) | | 3 шт | 5570 руб. |
| 11 | 43755-99J01-000 | (актуальный код замены) Соединитель кронштейна рулевой системы - Attachment, Steering Bracket | | 2 шт | 5570 руб. |
| 12 | 09108-08286-000 | Болт под шпильку - Bolt, Stud (Not shown, refer to fig.26 # ) (Болт) | | 16 шт | 380 руб. |
| 13 | 09159-08059-000 | Гайка - Nut (Nut, clutch lever # Nut, attachment (m8); Not shown, refer to fig.26 # ) (Гайка) | | 13 шт | 390 руб. |
| 14 | 09160-08082-000 | Шайба (8.5x16x1.2) - Washer (85x16x12) (Washer, attachment (8.5x16x1.2); Not shown, refer to fig.26 # ) (Шайба) | | 13 шт | 120 руб. |
| 15 | 36360-99J10-000 | Индикатор давления масла - Indicator, Oil Pressure (Not shown, refer to fig.22 # ) (Indicator, oil pressure) | | под заказ | 1390 руб. |
| 16 | 36610-99J20-000 | Жгут проводов, в сборе - Harness Assy, Wiring (Not shown, refer to fig.23 # ) (Harness assy, wiring) | | под заказ | 7680 руб. |
| 17 | 09481-20501-000 | Предохранитель (20a) - Fuse (20a) (Fuse (20a) # Fuse (20a); Not shown, refer to fig.23 # ) (Предохранитель) | | под заказ | 180 руб. |
| 18 | 36656-99J10-000 | Пыльник кабеля (port) - Grommet, Cable (port) (Grommet, cable (port); Not shown, refer to fig.23 # ) (Grommet, cable (port)) | | под заказ | 360 руб. |
| 19 | 09407-14403-000 | Струбцина (l: 125) - Clamp (l:125) (Clamp, spark plug cap # Clamp, harness; Not shown, refer to fig.23 # ) (Clamp) | | под заказ | 170 руб. |
| 20 | 09407-14407-000 | Струбцина (l: 145) - Clamp (l:145) (Band # Clamp, harness; Not shown, refer to fig.23 # ) (Clamp (l:145)) | | 9 шт | 230 руб. |
| 21 | 61124-99J10-000 | Пыльник кабеля дистанционного управления - Grommet, Remocon Cable (Grommet, r/con cable (stbd); Not shown, refer to fig.30 # ) (Grommet, r/con cable) | | под заказ | 1680 руб. |
| 22 | 67467-89J01-000 | Коннектор - Connector (Connector, r/con cable; Not shown, refer to fig.35 # ) (Переходник) | | 81 шт | 850 руб. |
| 23 | 09160-06055-000 | Шайба (7x12x1) - Washer (7x12x1) (Washer (7x12x1.0) # Washer, r/con cable connector (7x12x1); Not shown, refer to fig.35 # ) (Шайба) | | 71 шт | 130 руб. |
| 24 | 09385-06012-000 | Зажим - Clip (Clip, r/con cable connector; Not shown, refer to fig.35 # ) (Clip) | | 142 шт | 150 руб. |
| 25 | 67340-99J00-000 | Держатель кабеля дистанционного управления - Holder, Remocon Cable (Not shown, refer to fig.35 # ) (Holder, r/con cable) | | под заказ | 2810 руб. |
| 26 | 01550-06167-000 | Болт - Bolt (Bolt, remocon cable holder; Not shown, refer to fig.35 # ) (Bolt) | | 9 шт | 210 руб. |
