ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF20RS K7

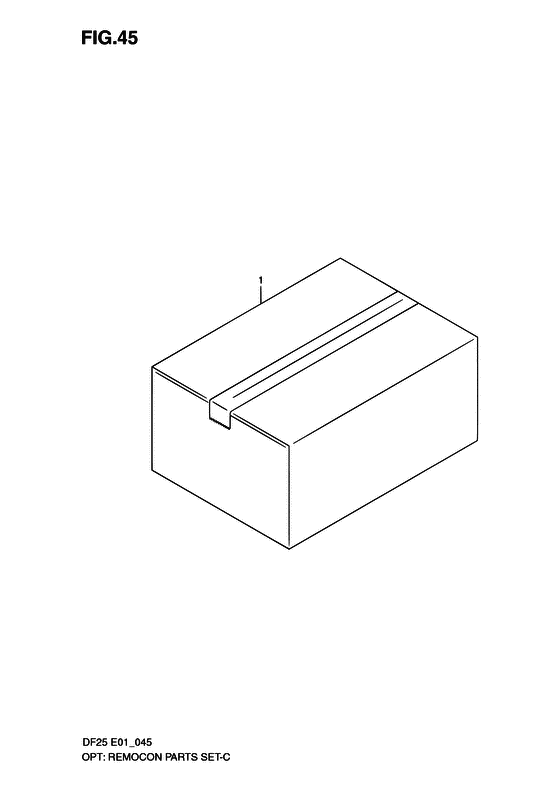

Опции: установочный комплект ДУ
Код модели двигателя: DF20S/L; DF20RS/L
Год выпуска двигателя: 2007
Цвет: Shadow Black Metallic
Номер на
рисунке | Артикул | Наименование | QTY | Кол-во
на складе | Цена |
| 1 | 67130-95J02-000 | Комплект крепежа дистанционного управления Соединитель (s) - Kit, R/con Attachment (s) (Kit, r/con attachment (s)) | | под заказ | 23430 руб. |
| 1 | 67130-95J04-000 | (актуальный код замены) Kit, Фиксатор дистанционного управления (s) - Kit, Remocon Attachment (s) | | под заказ | 23430 руб. |
| 2 | 21241-95J00-000 |  Тяга рычага сцепления - Link, Clutch Lever (NOT SHOWN, REFER TO FIG.16 # ) (Сустав муфты) | | 2 шт | 1560 руб. |
| 3 | 23210-95J00-000 | Рычаг управления сцеплением - Lever, Clutch Control (NOT SHOWN, REFER TO FIG.16 # ) (Рукоятка муфты) | | 3 шт | 2160 руб. |
| 4 | 09160-05029-000 | Шайба (5.5x12x0.8) - Washer (55x12x08) (Washer # NOT SHOWN, REFER TO FIG.16 # ) (Шайба) | | 14 шт | 130 руб. |
| 5 | 09160-06084-000 | Шайба (6.5x18x1.6) - Washer (65x18x16) (Washer # NOT SHOWN, REFER TO FIG.16 # ) (Шайба 6.5X18X1) | | 7 шт | 130 руб. |
| 6 | 09180-06230-000 | Проставка (6.2x12.6x12.5) - Spacer (62x126x125) (Spacer, throttle lever # NOT SHOWN, REFER TO FIG.16 # ) (Spacer (6.2x12x12.5)) | | 7 шт | 750 руб. |
| 7 | 09204-01002-000 | Штифт - Pin (Cotter pin # NOT SHOWN, REFER TO FIG.16 # ) (Стопор) | | 25 шт | 140 руб. |
| 8 | 01550-06257-000 | Болт - Bolt (NOT SHOWN, REFER TO FIG.16 # ) (Bolt) | | под заказ | 180 руб. |
| 9 | 19120-95J00-000 | Рычаг управления дросселем - Lever, Throttle Control (NOT SHOWN, REFER TO FIG.12 # ) (Ручка дросселя) | | 2 шт | 2220 руб. |
| 10 | 19122-95J00-000 | Соединитель рычага дросселя - Lever, Interlink Throttle (NOT SHOWN, REFER TO FIG.12 # ) (Рукоятка) | | 2 шт | 660 руб. |
| 11 | 19185-95J00-000 | Пружина рычага дросселя - Spring, Throttle Lever (NOT SHOWN, REFER TO FIG.12 # ) (Пружина ручки) | | 2 шт | 810 руб. |
| 12 | 19761-95J00-000 | Станина тросика газа - Stay, Throttle Cable (NOT SHOWN, REFER TO FIG.12 # ) (Подставка кабеля дросселя) | | 1 шт | 930 руб. |
| 13 | 63610-95J11-000 | Тросик дросселя, в сборе (r / con) - Cable Assy, Throttle (r/con) (NOT SHOWN, REFER TO FIG.30 # ) (Cable assy, throttle (r/con)) | | под заказ | 2040 руб. |
| 13 | 63610-95J12-000 | (актуальный код замены) Тросик дросселя - Cable, Throttle | | 4 шт | 2220 руб. |
| 14 | 09160-06047-000 | Шайба (6.5x20x2) - Washer (65x20x2) (Washer, remocon cable stopper # NOT SHOWN, REFER TO FIG.12 # ) (Шайба) | | 8 шт | 150 руб. |
| 15 | 01550-06127-000 | Болт - Bolt (Bolt, rect # NOT SHOWN, REFER TO FIG.12 # ) (Bolt) | | 10 шт | 180 руб. |
| 16 | 01550-06167-000 | Болт - Bolt (NOT SHOWN, REFER TO FIG.12 # ) (Bolt) | | 9 шт | 210 руб. |
| 17 | 67467-89J01-000 | Коннектор - Connector (NOT SHOWN, REFER TO FIG.12 # ) (Переходник) | | 81 шт | 850 руб. |
| 18 | 09160-06055-000 | Шайба (7x12x1) - Washer (7x12x1) (Washer (7x12x1.0) # NOT SHOWN, REFER TO FIG.32 # ) (Шайба) | | 71 шт | 130 руб. |
| 19 | 09385-06012-000 | Зажим - Clip (NOT SHOWN, REFER TO FIG.32 # ) (Clip) | | 142 шт | 150 руб. |
| 20 | 67340-95J01-000 | Держатель троссика дистанционного управления (сцепление) - Holder, Remocon Cable (clutch) (CLUTCH NOT SHOWN, REFER TO FIG.12 # ) (Holder comp, r/con cable (cl)) | | 1 шт | 3820 руб. |
| 21 | 67350-95J01-000 | Держатель троссика дистанционного управления (газ) - Holder, Remocon Cable (throttle) (THROTTLE NOT SHOWN, REFER TO FIG.12 # ) (Holder comp, r/con cable (th)) | | 2 шт | 3600 руб. |
| 22 | 09116-06094-000 | Болт (6x15) - Bolt (6x15) (Bolt (6x15) # NOT SHOWN, REFER TO FIG.32 # ) (Болт 6X15) | | 20 шт | 270 руб. |
| 23 | 09308-08013-000 | Пыльник - Grommet (Grommet, throttle cable # NOT SHOWN, REFER TO FIG.32 # ) (Grommet) | | 10 шт | 260 руб. |
| 23 | 09308-08017-000 | (актуальный код замены) Пыльник - Grommet | | 9 шт | 220 руб. |
| 24 | 36610-95J20-000 | Жгут проводов, в сборе - Harness Assy, Wiring (NOT SHOWN, REFER TO FIG.23 # ) (Кабель электрический) | | под заказ | 25920 руб. |
| 25 | 36616-95J00-000 | Держатель коннектора - Holder, Connector (NOT SHOWN, REFER TO FIG.23 # ) (Держатель соединения) | | под заказ | 640 руб. |
| 26 | 37163-95J00-000 | Заглушка отверстия выключателя стартера - Plug, Starting Switch Hole (NOT SHOWN, REFER TO FIG.22 # ) (Заглушка замка зажигания) | | под заказ | 430 руб. |
| 27 | 02142-06167-000 | Винт - Screw (Screw # NOT SHOWN, REFER TO FIG.23 # ) (Винт крестовый 6x16) | | 8 шт | 110 руб. |
| 28 | 61124-95J20-000 | Пыльник кабеля - Grommet, Cable (NOT SHOWN, REFER TO FIG.28 # ) (Втулка кабеля) | | 1 шт | 2960 руб. |
