ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF25QRY(E1) Y

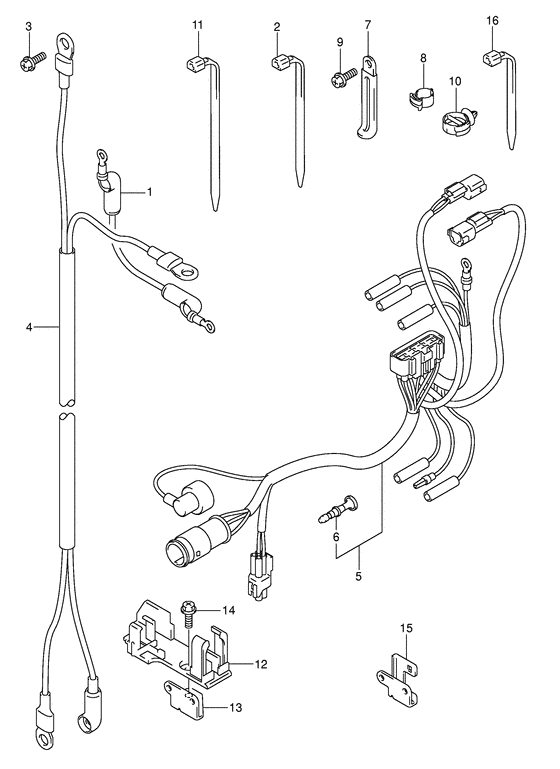

Жгут проводов
Код модели двигателя: DF25S/L; DF25RS/L; DF25QS/L; DF25TS/L
Год выпуска двигателя: 2000
Регион: General Export No.1 ,Код региона: P01
Цвет: Shadow Black Metallic
_y_harness_rand3140.png)
Номер на
рисунке | Артикул | Наименование | QTY | Кол-во
на складе | Цена |
| 1 | 33820-89E01-000 | Кабель от клеммы ПЛЮС к реле - Cable, Plus Term To Relay (Cable assy, starting sub # Cable, starter motor sub; Electric starter # ) (Кабель) | | под заказ | 1430 руб. |
| 2 | 09407-14403-000 | Струбцина (l: 125) - Clamp (l:125) (Clamp, spark plug cap # Clamp (l:125); Electric starter # ) (Clamp) | | под заказ | 170 руб. |
| 3 | 02162-06167-000 | Болт - Bolt (Screw; Electric starter # ) | | под заказ | 180 руб. |
| 3 | 01550-06167-000 | (актуальный код замены)  Болт - Bolt | | 9 шт | 210 руб. |
| 3 | 01550-06167-000 | Болт - Bolt (Bolt) | | 9 шт | 210 руб. |
| 4 | 33810-93E02-000 | Провод стартера - Cable Assy, Starter (Cable assy, starter # Cable, starter; Electric starter, # ) (Кабель стартера) | | под заказ | 12240 руб. |
| 5 | 36610-89J00-000 | Жгут проводов, WiКольцо - Harness, Wiring (Type:q, model:01~03 # ) (Кабель электрический) | | под заказ | 0 руб. |
| 5 | 36610-89J10-000 | Жгут проводов, WiКольцо - Harness, Wiring (Harness assy, wiring # Type:qr # ) (Проводка) | | под заказ | 0 руб. |
| 5 | 36610-89J30-000 | Жгут проводов, WiКольцо - Harness, Wiring (Type:t, model:01~03 # ) (Кабель электрический) | | под заказ | 0 руб. |
| 5 | 36610-89J50-000 | Жгут проводов, в сборе - Harness Assy, Wiring (Type q, model:04~07 # ) (Кабель электрический) | | под заказ | 17140 руб. |
| 5 | 36610-89J60-000 | Жгут проводов, в сборе Ptt - Harness Assy, Wiring Ptt (Type:t, model:04 # ) (Кабель электрический) | | под заказ | 0 руб. |
| 5 | 36610-89JV0-000 | Жгут проводов, в сборе - Harness Assy, Wiring (Type:t, model:05~07, # ) (Кабель электрический) | | под заказ | 22040 руб. |
| 6 | 36615-96300-000 | Клемма - Terminal (Terminal, resin; Type:q/qr # ) (Контакт) | | под заказ | 120 руб. |
| 7 | 09404-06435-000 | Струбцина (l: 135) - Clamp (l:135) (Clamp # Clamp (l:135); Type:q, type:qr/t model:00~04 # ) (Clamp (l:135)) | | под заказ | 230 руб. |
| 8 | 09408-00184-000 | Струбцина - Clamp (Type:q, type:qr/t model:00~04 # ) (Струбцина проводки) | | под заказ | 220 руб. |
| 9 | 02162-06127-000 | Винт - Screw (Screw; Type:q, type:qr/t model:00~04 # ) (Bolt) | | под заказ | 150 руб. |
| 10 | 09403-20308-000 | Струбцина - Clamp (Manual starter # ) (Clip) | | 4 шт | 270 руб. |
| 11 | 09407-18402-000 | Струбцина (l: 165) - Clamp (l:165) (Clamp (l:165) # Clamp (l:165); Type:qr/t, model:00 # ) (Струбцина (L:165)) | | под заказ | 170 руб. |
| 12 | 36616-89J00-000 | Держатель коннектора - Holder, Connector (Type:qr/t, model:00~04 # ) (Держатель соединения) | | под заказ | 0 руб. |
| 13 | 36617-89J00-000 | Кронштейн, Conn Держатель - Bracket, Conn Holder (Bracket, holder connector # Bracket, holder connector; Type:qr/t, model:00~04 # ) (Кронштейн соединителя) | | под заказ | 0 руб. |
| 14 | 02162-06127-000 | Винт - Screw (Type:qr/t, model:00~04 # ) (Bolt) | | под заказ | 150 руб. |
| 15 | 36616-89J10-000 | Держатель коннектора - Holder, Connector (Type:t, model:05~07 # ) (Держатель соединения) | | под заказ | 0 руб. |
| 16 | 09407-11401-000 | Струбцина (l: 95) - Clamp (l:95) (Clamp, stator lead # Clamp (l:95); Type:q, model:05~07 # ) (Хомут) | | под заказ | 170 руб. |
