ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF70 ATS / ATL FROM 07003F-340001~ (E11 023)

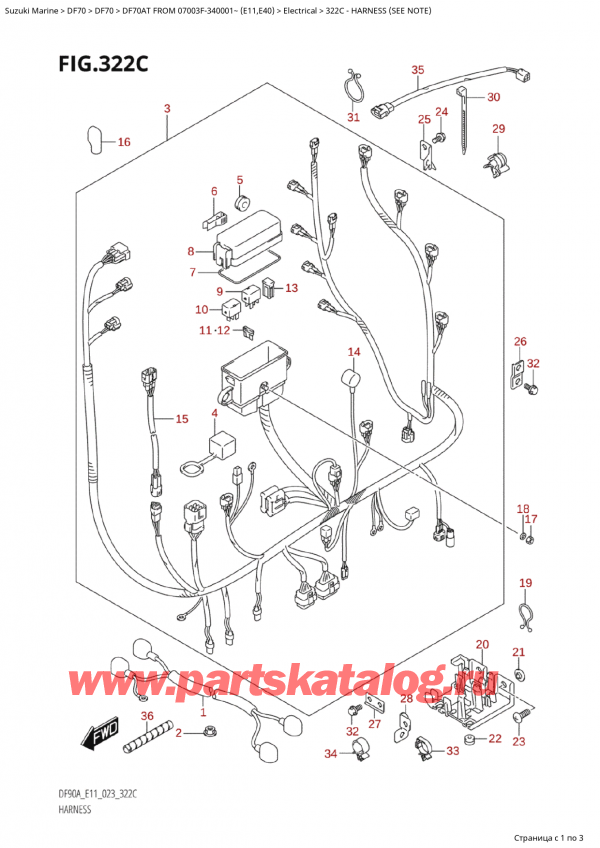

322C - Жгут проводов
Код модели двигателя: Suzuki DF70A TS / TL FROM 07003F-340001~ (E11) - 2023
Год выпуска двигателя: 2023
Регион: Россия, Европа
_07003f_340001_rand4984.jpg "Подобрать запчасти на подвесной двигатель Suzuki Suzuki DF70A TS / TL FROM 07003F-340001~ (E11) - 2023 - Harness (See Note)")
Номер на
рисунке | Артикул | Наименование | QTY | Кол-во
на складе | Цена |
| 1 | 33810-90J30-000 | Провода двигателя электростартера - Cable Assy, Starter Motor | 1 | под заказ | 21150 руб. |
| 2 | 08316-10087-000 |  Гайка - Nut | 1 | 14 шт | 170 руб. |
| 3 | 36610-87LC1-000 | Жгут проводов, в сборе - Harness Assy, Wiring (022) | 1 | под заказ | 96480 руб. |
| 3 | 36610-87LE0-000 | Жгут проводов, в сборе - Harness Assy, Wiring (023) | 1 | под заказ | нет сведений |
| 4 | 33634-96J00-000 | Колпачок сервисного разъёма - Cap, Service Connector | 1 | под заказ | 610 руб. |
| 5 | 09320-08510-000 | Подушка - Cushion | 2 | под заказ | 190 руб. |
| 6 | 36737-98L00-000 | Съемник предохранителя - Puller, Fuse | 1 | под заказ | 440 руб. |
| 7 | 36721-98L00-000 | Уплотнительное кольцо верхней крышки - O Ring, Upr Cover (UPPER) | 1 | под заказ | 990 руб. |
| 8 | 36738-98L00-000 | Верхняя крышка корпуса предохранителей - Cover, Fuse Case Upper (UPPER) | 1 | под заказ | 1510 руб. |
| 9 | 38860-76F01-000 | Реле в сборе - Relay Assy (ENGINE CONTROL UNIT) | 1 | 7 шт | 5000 руб. |
| 10 | 38860-76F01-000 | Реле в сборе - Relay Assy (STARTER MOTOR) | 1 | 7 шт | 5000 руб. |
| 11 | 09481-10504-000 | Предохранитель (10A) - Fuse (10a) | 3 | под заказ | 160 руб. |
| 12 | 09481-30504-000 | Предохранитель (30A) - Fuse (30a) | 3 | под заказ | 180 руб. |
| 13 | 09481-40403-000 | Предохранитель (40A) - Fuse (40a) | 2 | под заказ | 560 руб. |
| 14 | 36618-43410-000 | Колпачок выключателя по давлению масла - Cap, Oil Pressure Switch | 1 | под заказ | 250 руб. |
| 15 | 36611-87L10-000 | Жгут проводов, в сборе SUB - Harness Assy, Wiring Sub | 1 | под заказ | 2570 руб. |
| 16 | 36612-96J01-000 | Колпачок клеммы - Cap, Terminal | 1 | под заказ | 610 руб. |
| 17 | 08310-00067-000 | Гайка - Nut | 1 | под заказ | 140 руб. |
| 18 | 08321-01067-000 | Шайба с блокировкой - Lock Washer | 1 | под заказ | 140 руб. |
| 19 | 09408-00021-000 | Зажим (ID: 16) - Clip (id:16) | 1 | под заказ | 120 руб. |
| 20 | 36616-87L00-000 | Держатель кабеля - Holder, Cable | 1 | под заказ | 840 руб. |
| 21 | 09169-06053-000 | Шайба - Washer | 2 | под заказ | 150 руб. |
| 22 | 09320-04013-000 | Втулка - Bush | 2 | под заказ | 160 руб. |
| 23 | 02142-06167-000 | Винт (6X16) - Screw (6x16) | 2 | 8 шт | 110 руб. |
| 24 | 01550-06127-000 | Болт - Bolt | 1 | 10 шт | 180 руб. |
| 25 | 36617-87L00-000 | Струбцина под жгут проводов - Clamp, Harness | 1 | под заказ | 510 руб. |
| 26 | 36617-93J00-000 | Кронштейн жгута проводов - Bracket, Harness | 1 | под заказ | 190 руб. |
| 27 | 36617-87L10-000 | Струбцина под жгут проводов - Clamp, Harness | 1 | под заказ | 430 руб. |
| 28 | 36617-87L20-000 | Струбцина под жгут проводов - Clamp, Harness | 1 | под заказ | 430 руб. |
| 29 | 09403-07308-000 | Струбцина - Clamp | 2 | под заказ | 120 руб. |
| 30 | 09407-14407-000 | Струбцина (L: 145) - Clamp (l:145) | 1 | 9 шт | 230 руб. |
| 31 | 09408-00024-000 | Зажим (ID: 23) - Clip (id:23) | 1 | под заказ | 120 руб. |
| 32 | 01550-0612C-000 | Болт - Bolt | 2 | под заказ | 180 руб. |
| 33 | 09403-11321-000 | Струбцина - Clamp | 1 | под заказ | 240 руб. |
| 34 | 09403-12409-000 | Струбцина - Clamp | 1 | под заказ | 190 руб. |
| 35 | 36611-87L01-000 | Жгут проводов, в сборе SUB - Harness Assy, Wiring Sub | 1 | под заказ | 2120 руб. |
| 36 | 33833-87L00-000 | Спиральная трубка - Tube, Spiral | 1 | под заказ | 1210 руб. |
