ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF80AT FROM 08002F-510001~ (E01,E40)
Жгут проводов
Код модели двигателя: DF80AT(H)L/X
Год выпуска двигателя: 2015
Регион: General Export No.1/Costa Rica ,Код региона: P01/P40
Цвет: Shadow Black Metallic

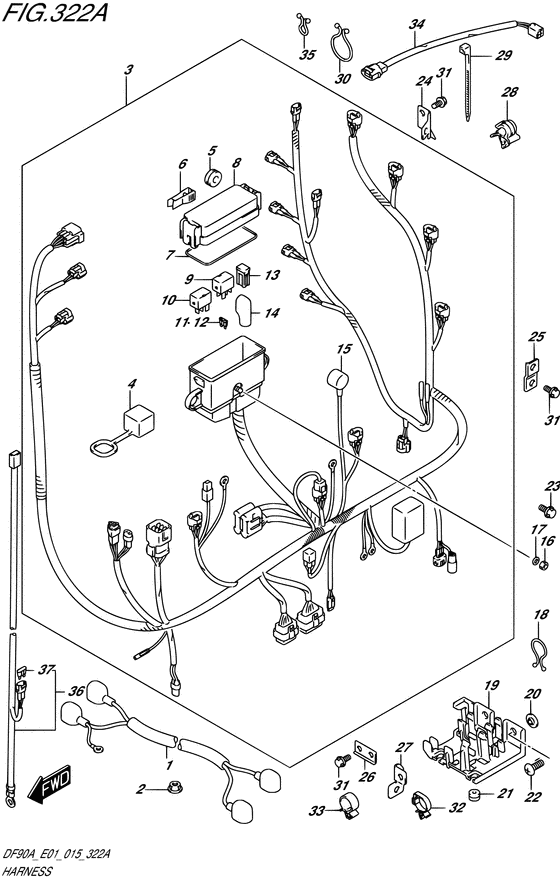

_harness_rand6530.png)
Номер на
рисунке | Артикул | Наименование | QTY | Кол-во
на складе | Цена |
| 1 | 33810-90J10-000 | Провода двигателя электростартера - Cable Assy, Starter Motor | | под заказ | 21150 руб. |
| 1 | 33810-90J30-000 | (актуальный код замены) Провода двигателя электростартера - Cable Assy, Starter Motor | | под заказ | 21150 руб. |
| 2 | 08316-10087-000 |  Гайка - Nut (Nut (chrome)) | | 14 шт | 170 руб. |
| 3 | 36610-87L60-000 | Жгут проводов, в сборе - Harness Assy, Wiring | | под заказ | 122400 руб. |
| 3 | 36610-87L62-000 | (актуальный код замены) Жгут проводов, в сборе - Harness Assy, Wiring | | под заказ | 122400 руб. |
| 4 | 33634-96J00-000 | Колпачок сервисного разъёма - Cap, Service Connector (Крышка соединителя) | | под заказ | 610 руб. |
| 5 | 09320-08021-000 | Подушка - Cushion (Cushion, fuse box # ) (Cushion) | | под заказ | 190 руб. |
| 5 | 09320-08510-000 | (актуальный код замены) Подушка (8.5x20x8) - Cushion (8.5x20x8) | | под заказ | 190 руб. |
| 6 | 36737-96J00-000 | Съемник предохранителя - Puller, Fuse (Протектор) | | под заказ | 480 руб. |
| 7 | 36721-96J00-000 | Уплотнительное кольцо верхней крышки - O Ring, Upr Cover (O ring, upper cover # ) (Кольцо верхней крышки) | | под заказ | 1090 руб. |
| 8 | 36738-87L00-000 | Верхняя крышка корпуса предохранителей - Cover, Fuse Case Upper (Cover, fuse case upper) | | под заказ | 1660 руб. |
| 9 | 38860-76F01-000 | Реле в сборе - Relay Assy (Relay, starting motor # ) (Реле стартера) | | 7 шт | 5000 руб. |
| 10 | 38860-76F01-000 | Реле в сборе - Relay Assy (Relay, starting motor # ) (Реле стартера) | | 7 шт | 5000 руб. |
| 11 | 09481-10501-000 | Предохранитель (10a) - Fuse (10a) (Fuse (10a)) | | 5 шт | 250 руб. |
| 12 | 09481-30501-000 | Предохранитель (30a) - Fuse (30a) (Fuse (30a)) | | 8 шт | 270 руб. |
| 13 | 09481-40401-000 | Предохранитель (40a) - Fuse (40a) (Fuse (40a)) | | 8 шт | 700 руб. |
| 14 | 36612-96J00-000 | Колпачок клеммы - Cap, Terminal (Крышка) | | под заказ | 610 руб. |
| 14 | 36612-96J01-000 | (актуальный код замены) Колпачок клеммы - Cap, Terminal | | под заказ | 610 руб. |
| 15 | 36618-43410-000 | Колпачок выключателя по давлению масла - Cap, Oil Pressure Switch (Крышка переключателя) | | под заказ | 250 руб. |
| 16 | 08310-00067-000 | Гайка - Nut (Гайка) | | под заказ | 140 руб. |
| 17 | 08321-01067-000 | Шайба с блокировкой - Washer, Lock (Шайба, стопорная) | | под заказ | 140 руб. |
| 18 | 09408-00021-000 | Зажим (id: 16) - Clip (id:16) (Clip, oil warning reset sw # ) (Clamp) | | под заказ | 120 руб. |
| 19 | 36616-87L00-000 | Держатель кабеля - Holder, Cable (Держатель кабеля) | | под заказ | 840 руб. |
| 20 | 09169-06053-000 | Шайба - Washer (Шайба (6.3X16X1)) | | под заказ | 150 руб. |
| 21 | 09320-04009-000 | Втулка - Bush (Втулка) | | под заказ | 160 руб. |
| 21 | 09320-04013-000 | (актуальный код замены) Подушка, Muf Cov - Cushion, Muf Cov | | под заказ | 160 руб. |
| 22 | 02142-06167-000 | Винт - Screw (Screw # ) (Винт крестовый 6x16) | | 8 шт | 110 руб. |
| 23 | 01550-06127-000 | Болт - Bolt (Bolt, rect # ) (Bolt) | | 10 шт | 180 руб. |
| 24 | 36617-87L00-000 | Струбцина под жгут проводов - Clamp, Harness (Струбцина проводки) | | под заказ | 510 руб. |
| 25 | 36617-93J00-000 | Кронштейн жгута проводов - Bracket, Harness (Кронштейн) | | под заказ | 190 руб. |
| 26 | 36617-87L10-000 | Струбцина под жгут проводов - Clamp, Harness (Струбцина проводки) | | под заказ | 430 руб. |
| 27 | 36617-87L20-000 | Струбцина под жгут проводов - Clamp, Harness (Струбцина проводки) | | под заказ | 430 руб. |
| 28 | 09403-07308-000 | Струбцина - Clamp (Clamp # ) (Clamp) | | под заказ | 120 руб. |
| 29 | 09407-14407-000 | Струбцина (l: 145) - Clamp (l:145) (Band # ) (Clamp (l:145)) | | 9 шт | 230 руб. |
| 30 | 09408-00024-000 | Зажим (id: 23) - Clip (id:23) (Clip, ptt sw terminal # ) (Шланг топливный) | | под заказ | 120 руб. |
| 31 | 01550-06127-000 | Болт - Bolt (Bolt, rect # ) (Bolt) | | 10 шт | 180 руб. |
| 32 | 09403-11321-000 | Струбцина - Clamp (Clamp) | | под заказ | 240 руб. |
| 33 | 09403-12409-000 | Струбцина - Clamp (Clamp) | | под заказ | 190 руб. |
| 34 | 36611-87L00-000 | Жгут проводов, в сборе Sub - Harness Assy, Wiring Sub (Harness assy, wiring sub) | | под заказ | 2120 руб. |
| 34 | 36611-87L01-000 | (актуальный код замены) Жгут проводов, в сборе Sub - Harness Assy, Wiring Sub | | под заказ | 2120 руб. |
| 35 | 09408-00020-000 | Зажим - Clip (Clamp, lead wire # ) (Сигнал) | | под заказ | 130 руб. |
| 36 | 36625-93J10-000 | Провод аккумулятора - Lead, Battery (OPT # ) (Проводка аккумулятора) | | под заказ | 5910 руб. |
| 37 | 09481-15501-000 | Предохранитель (15a) - Fuse (15a) (OPT # ) (Предохранитель (15A)) | | под заказ | 160 руб. |
