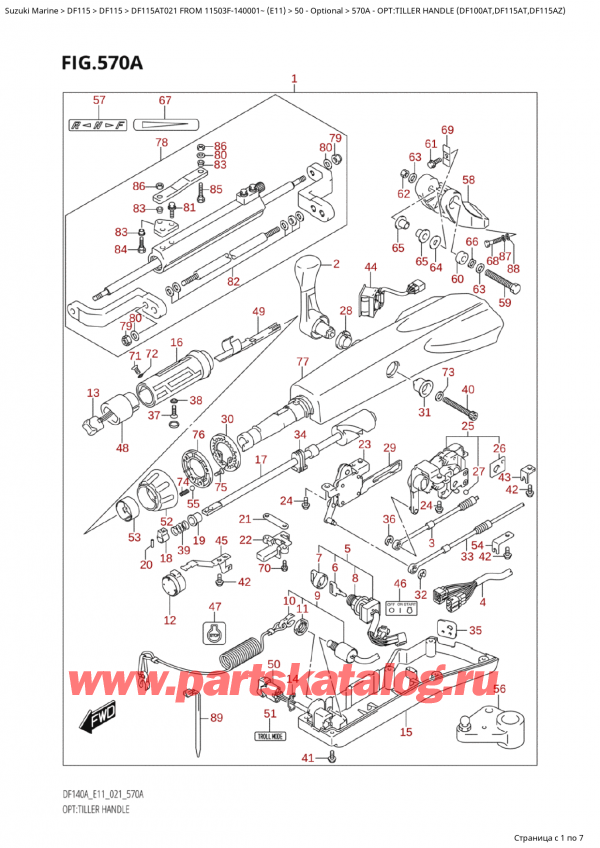

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF115 ATL / ATX FROM 11503F-140001~ (E01 021)
Код модели двигателя: Suzuki DF115A TL / TX FROM 11503F-140001~ (E01 021)
Год выпуска двигателя: 2021
Регион: Россия, Европа
Номер на рисунке | Артикул | Наименование | QTY | Кол-во на складе | Цена | |
1 | 63002-90J37-YAY | SET, Румпель (чёрный) - Set, Tiller Handle (black) ( (DF100AT, DF115AT, DF115AZ):) (Used 201810) | 1 | под заказ | 388320 руб. | |
1 | 63002-90J38-YAY | (актуальный код замены) Set, Румпель - Set, Tiller Handle | 1 | под заказ | 388320 руб. | |
1 | 63002-90J37-QTN | KIT, Румпель (белый) - Kit, Tiller Handle (white) ( (DF100AT, DF115AT, DF115AZ):) (Used 202007) | 1 | под заказ | 0 руб. | |
2 | 21110-88L00-000 | Рычаг переключателя - Lever, Shift (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 10660 руб. | |
3 | 23230-90J20-000 | Кабель переключения - Cable, Shift (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 8500 руб. | |
4 | 36620-87L01-000 | Электропроводка румпеля - Wire Assy, Handle (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 9990 руб. | |
5 | 37110-87L02-000 | Выключатель зажигания - Switch Assy, Ignition (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 9940 руб. | |
6 | 37141-99E00-000 | .Ключ (931) - Key (931) (DF100AT, DF115AT, DF115AZ;931) (Used 201810) | 1 | под заказ | 1660 руб. | |
6 | 37141-99E10-000 | .Ключ (932) - Key (932) (DF100AT, DF115AT, DF115AZ;932) (Used 201810) | 1 | 1 шт | 1380 руб. | |
6 | 37141-99E20-000 | .Ключ (933) - Key (933) (DF100AT, DF115AT, DF115AZ;933) (Used 201810) | 1 | под заказ | 1380 руб. | |
6 | 37141-99E30-000 | .Ключ (934) - Key (934) (DF100AT, DF115AT, DF115AZ;934) (Used 201810) | 1 | 1 шт | 1380 руб. | |
6 | 37141-99E40-000 | .Ключ (935) - Key (935) (DF100AT, DF115AT, DF115AZ;935) (Used 201810) | 1 | под заказ | 1380 руб. | |
6 | 37141-99E50-000 | .Ключ (936) - Key (936) (DF100AT, DF115AT, DF115AZ;936) (Used 201810) | 1 | под заказ | 1380 руб. | |
6 | 37141-99E60-000 | .Ключ (937) - Key (937) (DF100AT, DF115AT, DF115AZ;937) (Used 201810) | 1 | 1 шт | 1380 руб. | |
6 | 37141-99E70-000 | .Ключ (938) - Key (938) (DF100AT, DF115AT, DF115AZ;938) (Used 201810) | 1 | под заказ | 1380 руб. | |
6 | 37141-99E80-000 | .Ключ (939) - Key (939) (DF100AT, DF115AT, DF115AZ;939) (Used 201810) | 1 | 1 шт | 1480 руб. | |
6 | 37141-99E90-000 | .Ключ (940) - Key (940) (DF100AT, DF115AT, DF115AZ;940) (Used 201810) | 1 | 1 шт | 1510 руб. | |
6 | 37141-99EA0-000 | .Ключ (941) - Key (941) (DF100AT, DF115AT, DF115AZ;941) (Used 201810) | 1 | 1 шт | 1510 руб. | |
6 | 37141-99EB0-000 | .Ключ (942) - Key (942) (DF100AT, DF115AT, DF115AZ;942) (Used 201810) | 1 | под заказ | 1380 руб. | |
7 | 37143-99E01-000 | .Колпачок ключа - Cap, Key (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | 2 шт | 640 руб. | |
8 | 37149-93J00-000 | .Колпачок корпуса цилиндра - Cap, Cylinder Body (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | 3 шт | 760 руб. | |
9 | 37820-87L11-000 | Аварийный выключатель, в сборе - Switch Assy, Emergency (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 5000 руб. | |
10 | 37823-92E02-000 | .Пластина аварийного выключателя двигателя - Plate Assy, Emergency Sw (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | 2 шт | 2770 руб. | |
11 | 37826-92J10-000 | .Гайка - Nut (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 530 руб. | |
12 | 38500-93J90-000 | Предупреждающий зуммер - Buzzer, Warning (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 3890 руб. | |
13 | 37850-87L01-000 | Переключатель управления гидроподъёмом двигателя - Switch Assy, Ptt (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 5810 руб. | |
14 | 37852-87J00-000 | Пластителя переключателя трима - Plate, Trim Switch (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 1450 руб. | |
15 | 63121-88L10-000 | Нижняя крышка - Cover, Under (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 3700 руб. | |
16 | 63210-88L00-000 | Рукоятка румпеля - Grip, Handle (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 4320 руб. | |
17 | 63221-88L00-000 | Вал, Дроссель - Shaft, Throttle (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 6480 руб. | |
18 | 63223-92D00-000 | Стопор тяги румпеля - Stopper, Handle Rod (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 430 руб. | |
19 | 63225-88L00-000 | Втулка тяги румпеля - Bush, Handle Rod (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 960 руб. | |
20 | 63227-93200-000 | Штифт, HANDLE Тяга (L: 14) - Pin, Handle Rod (l:14) (DF100AT, DF115AT, DF115AZ;L:14) (Used 201810) | 1 | под заказ | 220 руб. | |
21 | 63235-88L00-000 | Пластина, Вал дросселя - Plate, Throttle Shaft (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 850 руб. | |
22 | 63246-88L00-000 | Стопор, Дроссель ADJUST - Stopper, Throttle Adjust (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 1140 руб. | |
23 | 63250-88L00-000 | Рычаг в сборе, Дроссель - Arm Assy, Throttle (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 12630 руб. | |
24 | 63251-87J00-000 | Болт, Механизм переключения передач (6X12) - Bolt, Shift Gear Assy (6x12) (DF100AT, DF115AT, DF115AZ;) (Used 201810) | 4 | под заказ | 330 руб. | |
25 | 63260-88L00-000 | Шестерня в сборе, Переключатель - Gear Assy, Shift (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 17240 руб. | |
26 | 63272-87J00-000 | .Пластина направляющей шарика - Plate, Ball Guide (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 1100 руб. | |
27 | 63273-87J00-000 | .Шарик - Ball (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 590 руб. | |
28 | 63262-87J00-000 | Втулка, Рычаг переключения - Bush, Shift Lever (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 410 руб. | |
29 | 63271-87J00-000 | Плата блокировки - Plate, Lock (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 1760 руб. | |
30 | 63248-99J00-000 | Пластина регулировки дросселя NOTCH - Plate, Throttle Adj Notch (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 440 руб. | |
31 | 63261-87J00-000 | Втулка шестерни переключателя - Bush, Shift Gear (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 1250 руб. | |
32 | 63274-87J00-000 | Уплотнительное кольцо - E Ring (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 260 руб. | |
33 | 63610-87J00-000 | Тросик дросселя - Cable, Throttle (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 3770 руб. | |
34 | 37853-88L90-000 | Втулка провода выключателя гидроподъема - Grommet, Ptt Sw Lead (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 900 руб. | |
35 | 63626-88L00-000 | Пыльник кабеля - Grommet, Cable (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 1270 руб. | |
36 | 67292-87J00-000 | Уплотнительное кольцо - E Ring (DF100AT, DF115AT, DF115AZ) (Used 201810) | 2 | под заказ | 260 руб. | |
37 | 09126-06015-000 | Винт (6X23) - Screw (6x23) (DF100AT, DF115AT, DF115AZ;) (Used 201810) | 1 | 6 шт | 190 руб. | |
38 | 09163-06001-000 | Шайба (6.4X12X0.5) - Washer (64x12x05) (DF100AT, DF115AT, DF115AZ;6.) (Used 201810) | 1 | 13 шт | 120 руб. | |
39 | 09440-12027-000 | 1 | 12 шт | 170 руб. | ||
40 | 21112-88L00-000 | Болт, Рычаг переключения - Bolt, Shift Lever (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 1110 руб. | |
41 | 09125-05047-000 | Винт (5X14) - Screw (5x14) (DF100AT, DF115AT, DF115AZ;) (Used 201810) | 6 | под заказ | 150 руб. | |
42 | 63611-88L00-000 | Болт струбцины транца - Bolt, Clamp Bracket (DF100AT, DF115AT, DF115AZ) (Used 201810) | 3 | под заказ | 1140 руб. | |
43 | 63612-87J00-000 | Струбцина транца - Bracket, Clamp (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 2910 руб. | |
44 | 34200-87L00-000 | Тахометр в сборе, WITH - Tachometer Assy, With (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 18680 руб. | |
45 | 36617-88L90-000 | Струбцина главной проводки - Clamp, Main Harness (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 960 руб. | |
46 | 37112-88L91-000 | Наклейка на выключатель зажигания - Label, Ignition Sw (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 830 руб. | |
47 | 37835-91J00-YAY | Наклейка СТОП (чёрный) - Label, Stop (black) (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 130 руб. | |
48 | 37851-88L90-000 | Основание выключателя гидроподъема - Base, Ptt Sw (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 1450 руб. | |
49 | 37852-88L90-000 | Направляющая проводки - Harness Guide (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 830 руб. | |
50 | 37861-87L11-000 | Выключатель режима троллинга - Switch, Trolling Control (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 5810 руб. | |
51 | 37864-88L91-000 | Наклейка - режим троллинга - Label, Troll Mode (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 700 руб. | |
52 | 63244-99J00-000 | Ручка регулировки дросселя - Knob, Throttle Adj (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 790 руб. | |
53 | 63245-99J00-000 | Втулка регулировки дросселя - Bush, Throttle Adj (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 410 руб. | |
54 | 63612-88L10-000 | Вал струбцины транца - Bracket, Clamp Shift (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 960 руб. | |
55 | 09260-10006-000 | Шарик - Ball (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 220 руб. | |
56 | 19140-92J10-000 | Рычаг дросселя - Lever, Throttle (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 23520 руб. | |
57 | 21131-88L02-000 | Маркировка переключателя сцепления - Mark, Clutch Shift (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 240 руб. | |
58 | 43761-90J10-YAY | Кронштейн румпеля - Bracket, Tiller ( (DF100AT, DF115AT, DF115AZ):) (Used 201810) | 1 | под заказ | 39120 руб. | |
58 | 43761-90J10-YAY | Кронштейн румпеля - Bracket, Tiller ( (DF100AT, DF115AT, DF115AZ):) (Used 202007) | 1 | под заказ | 39120 руб. | |
58 | 43761-90J10-QTN | Кронштейн румпеля - Bracket, Tiller ( (DF100AT, DF115AT, DF115AZ):) (Used 202007) | 1 | под заказ | 0 руб. | |
59 | 43762-88L00-000 | Болт, Румпель Стержень - Bolt, Tiller Handle Pivot (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 2480 руб. | |
60 | 43768-88L00-000 | Проставка румпеля - Spacer, Tiller Handle (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 3920 руб. | |
61 | 09116-08137-000 | Болт (8X22) - Bolt (8x22) (DF100AT, DF115AT, DF115AZ;) (Used 201810) | 1 | 10 шт | 690 руб. | |
62 | 09159-12014-000 | Гайка (12X17) - Nut (12x17) (DF100AT, DF115AT, DF115AZ;) (Used 201810) | 1 | 20 шт | 370 руб. | |
63 | 09160-12066-000 | Шайба (12.5X22X2.5) - Washer (125x22x25) (DF100AT, DF115AT, DF115AZ;12.) (Used 201810) | 2 | 12 шт | 150 руб. | |
64 | 09160-12124-000 | Шайба (12.5X32X1.5) - Washer (125x32x15) (DF100AT, DF115AT, DF115AZ;12.) (Used 201810) | 1 | под заказ | 390 руб. | |
65 | 63115-88L01-000 | Втулка стержня румпеля - Bush, Tiller Handle Pivot (DF100AT, DF115AT, DF115AZ) (Used 201810) | 2 | под заказ | 530 руб. | |
66 | 09164-13010-000 | Шайба - Washer (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 770 руб. | |
67 | 63215-93110-000 | Маркировка ручки румпеля - Mark, Handle Grip (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 320 руб. | |
68 | 43769-90J00-000 | Болт, Румпель - Bolt, Tiller Handle (DF100AT, DF115AT, DF115AZ;) (Used 201810) | 2 | под заказ | 1150 руб. | |
69 | 63132-88L00-000 | Стопор, Румпель - Stopper, Tiller Handle (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 1110 руб. | |
70 | 63251-88L90-000 | Болт - Bolt (DF100AT, DF115AT, DF115AZ) (Used 201810) | 2 | под заказ | 330 руб. | |
71 | 37855-88L90-000 | Винт рукоятки дросселя - Screw, Throttle Grip (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 280 руб. | |
72 | 37854-88L90-000 | Шайба рукоятки дросселя - Washer, Throttle Grip (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 240 руб. | |
73 | 63258-88L00-000 | Шайба - Washer (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 200 руб. | |
74 | 09440-06037-000 | Пружина - Spring (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 60 руб. | |
75 | 03522-05169-000 | Винт - Screw (DF100AT, DF115AT, DF115AZ) (Used 201810) | 3 | под заказ | 60 руб. | |
76 | 63247-99J00-000 | Пластина регулировки дросселя Ручка - Plate, Throttle Adj Knob (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 430 руб. | |
77 | 63111-88L00-YAY | Корпус, TILLER - Housing, Tiller (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 25920 руб. | |
77 | 63111-88L01-YAY | (актуальный код замены) Корпус, Румпель - Housing, Tiller Handle | 1 | под заказ | 25920 руб. | |
78 | 43770-90J00-000 | Демпфер в сборе, Рулевая система - Damper Assy, Steering (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 226560 руб. | |
79 | 43778-90J00-000 | .Гайка, Тяга - Nut, Rod (DF100AT, DF115AT, DF115AZ) (Used 201810) | 4 | под заказ | 1200 руб. | |
80 | 43779-90J00-000 | .Шайба, Тяга - Washer, Rod (DF100AT, DF115AT, DF115AZ) (Used 201810) | 5 | под заказ | 430 руб. | |
81 | 67725-90J00-000 | .Болт переключающей тяги Пластина - Bolt, Drag Link Plate (DF100AT, DF115AT, DF115AZ) (Used 201810) | 2 | под заказ | 350 руб. | |
82 | 43781-90J00-000 | .Проставка & Установочная шайба - Spacer & Washer Set (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 6390 руб. | |
83 | 67734-90J00-000 | .Втулка, Переключающая тяга - Bush, Drag Link (DF100AT, DF115AT, DF115AZ) (Used 201810) | 3 | под заказ | 540 руб. | |
84 | 67725-90J10-000 | .Болт переключающей тяги - Bolt, Drag Link (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 7200 руб. | |
85 | 67725-90J20-000 | .Болт переключающей тяги - Bolt, Drag Link (DF100AT, DF115AT, DF115AZ) (Used 201810) | 1 | под заказ | 7830 руб. | |
86 | 67726-90J00-000 | .Гайка, Переключающая тяга - Nut, Drag Link (DF100AT, DF115AT, DF115AZ) (Used 201810) | 2 | под заказ | 550 руб. | |
87 | 29162-93J20-000 | Шайба - Washer (DF100AT, DF115AT, DF115AZ) (Used 201810) | 2 | под заказ | 170 руб. | |
88 | 09160-12066-000 | Шайба (12.5X22X2.5) - Washer (125x22x25) (DF100AT, DF115AT, DF115AZ;12.) (Used 201810) | 2 | 12 шт | 150 руб. | |
89 | 09407-14403-000 | Струбцина (L: 125) - Clamp (l:125) (DF100AT, DF115AT, DF115AZ;L:) (Used 201810) | 1 | под заказ | 170 руб. |
