ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF115 L / X TK6 FROM 11501F-680001~ (E01) - 2006 NEW

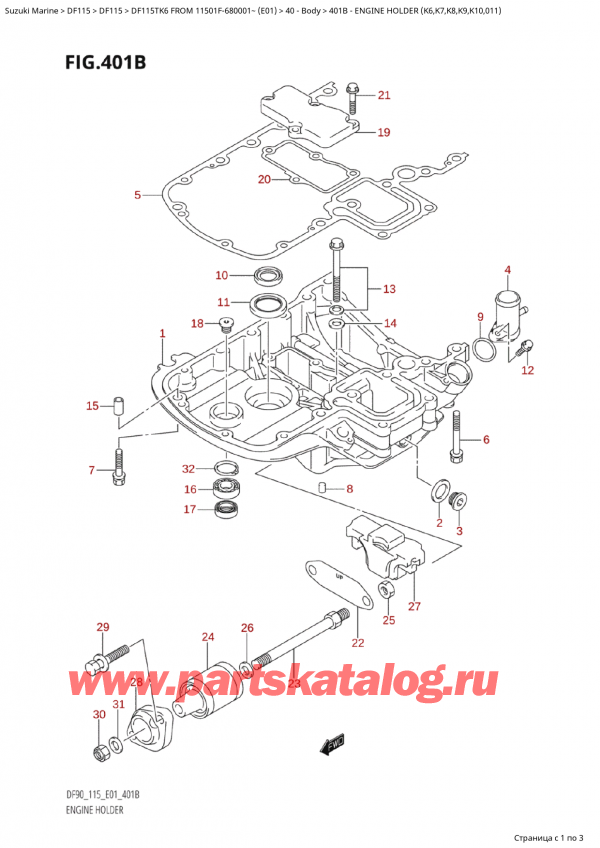

401B - Основание двигателя (K6, K7, K8, K9, K10, 011)
Код модели двигателя: Suzuki DF115TK6 L / X FROM 11501F-680001~ (E01) - 2006
Год выпуска двигателя: 2006
Регион: Регион E01 (Россия, Европа)
Номер на рисунке Артикул Наименование QTY Кол-во на складе Цена
1 51110-90840-0EP Держатель SET, - Holder Set, (2006 ) (Used 200508 по по 200604)
1 под заказ 0 руб.
1 51110-90841-0EP Держатель SET, - Holder Set, (2007 ) (Used 200511 по по 200704)
1 под заказ 0 руб.
1 51110-90842-0EP Держатель SET, - Holder Set, (2008, 2009, 20010, 011 ) (Used 200612)
1 под заказ нет сведений
2 09160-18031-000 Шайба (18.5X28X2.6) - Washer (185x28x26) (2006;18.5X28X2.6 ) (Used 200508 по по 200604)
1 12 шт 190 руб.
2 09160-18031-000 Шайба (18.5X28X2.6) - Washer (185x28x26) (2007;18.5X28X2.6 ) (Used 200511 по по 200704)
1 12 шт 190 руб.
3 09248-18010-000 Заглушка (18X15) - Plug (18x15) (2006;18X15 ) (Used 200508 по по 200604)
1 под заказ 610 руб.
3 09248-18010-000 Заглушка (18X15) - Plug (18x15) (2007;18X15 ) (Used 200511 по по 200704)
1 под заказ 610 руб.
4 51115-90J00-000 Модуль возврата воды - Union, Water Return (Used 200508)
1 2 шт 1100 руб.
5 51211-90J21-000 Прокладка основания двигателя - Gasket, Engine Holder (Used 200508)
1 под заказ 6390 руб.
5 51211-90J22-000 (актуальный код замены) Прокладка основания двигателя - Gasket, Engine Holder
1 13 шт 6950 руб.
6 09116-08119-000 Болт (8X70) - Bolt (8x70) (8X70 ) (Used 200508)
4 под заказ 1010 руб.
6 09116-08160-000 (актуальный код замены) Болт (8x70) - Bolt (8x70)
4 под заказ 1010 руб.
7 09116-08128-000 Болт (8X40) - Bolt (8x40) (<-09116-08098;8X40 ) (Used 200508)
4 под заказ 390 руб.
8 09206-08001-000 Штифт (8X11) - Pin (8x11) (8X11 ) (Used 200508)
2 9 шт 130 руб.
9 09280-26006-000 Уплотнительное кольцо (D: 3.1, ID: 26.4) - O-ring (d:31, Id:264) (D:3.1, ID:26.4 ) (Used 200508)
1 3 шт 220 руб.
10 09282-24003-000 Сальник (24X36X6) - Seal, Oil (24x36x6) (24X36X6 ) (Used 200508)
2 35 шт 610 руб.
11 09283-32044-000 Сальник (32X47X6) - Seal, Oil (32x47x6) (32X47X6 ) (Used 200508)
1 24 шт 1610 руб.
12 01550-06257-000 Болт (6X25) - Bolt (6x25) (6X25 ) (Used 200508)
1 под заказ 180 руб.
13 29117-93J10-000 Болт (8X45) - Bolt (8x45) (<-09117-08038, W/WASHER; ) (Used 200508)
1 под заказ 440 руб.
14 09160-08059-000 Шайба (8.5X18X1.6) - Washer (85x18x16) (8.5X18X1.6 ) (Used 200508)
1 9 шт 120 руб.
15 04211-11129-000 Штифт (11X12) - Pin (11x12) (11X12 ) (Used 200508)
3 14 шт 150 руб.
16 09262-17019-000 Подшипник (17X35X8) - Bearing (17x35x8) (17X35X8 ) (Used 200508)
1 13 шт 1960 руб.
16 16003NTN (подбор по маркировке) Подшипник NTN 16003(17*35*8 мм)
1 под заказ 190 руб.
17 09289-18001-000 Сальник (18X30X8) - Seal, Oil (18x30x8) (18X30X8 ) (Used 200508)
1 4 шт 1830 руб.
18 09248-12005-000 Заглушка (L: 9) - Plug (l:9) (L:9 ) (Used 200508)
1 под заказ 350 руб.
19 51122-90J00-000 Крышка монтажного корпуса - Cover, Mount Case (Used 200508)
1 под заказ 6050 руб.
20 51123-90J01-000 Прокладка крепления корпуса - Gasket, Mount Case (Used 200508)
1 3 шт 900 руб.
21 01550-0825A-000 Болт - Bolt (Used 200508)
4 под заказ 180 руб.
22 54123-90J00-000 Пластина верхней опоры - Plate, Upper Mount (Used 200508)
1 под заказ 1510 руб.
22 54123-90J01-000 (актуальный код замены) Пластина верхней опоры - Plate, Upper Mount
1 под заказ 1510 руб.
23 54112-90J21-000 Болт верхнего крепежа - Bolt, Upper Mount (Used 200508)
2 под заказ 4300 руб.
24 54130-90J40-000 Верхнее крепление - Mount, Upper (Used 200508)
2 1 шт 4420 руб.
25 09159-12014-000 Гайка (12X17) - Nut (12x17) (12X17 ) (Used 200508)
2 20 шт 370 руб.
26 54114-90J01-000 Шайба, MT Болт (12. - Washer, Mt Bolt (12 (12.5X22X3.0 ) (Used 200508)
2 под заказ 1160 руб.
26 54114-90J10-000 (актуальный код замены) Шайба болта верхнего крепежа - Washer, Upper Mount Bolt
2 под заказ 1160 руб.
27 54125-90J10-000 Крепление верхней опоры - Mount, Upper Thrust (Used 200508)
1 1 шт 1440 руб.
27 54125-90J11-000 (актуальный код замены) Крепление верхнего упора - Mount, Upr Thrust
1 под заказ 1440 руб.
28 54148-90J11-0EP Крышка, верхний - Cover, Upper (Used 200508)
2 под заказ 9650 руб.
29 09116-10139-000 Болт (10X44) - Bolt (10x44) (W/WASHER;10X44 ) (Used 200508)
4 под заказ 610 руб.
29 09116-10176-000 (актуальный код замены) Болт (10x44) - Bolt (10x44)
4 8 шт 760 руб.
30 09159-12014-000 Гайка (12X17) - Nut (12x17) (12X17 ) (Used 200508)
2 20 шт 370 руб.
31 09160-12110-000 Шайба (12.5X22X3) - Washer (125x22x3) (12.5X22X3 ) (Used 200508)
2 6 шт 370 руб.
32 08331-41356-000 Стопорное кольцо - Circlip (Used 200508)
1 под заказ 170 руб.
32 08331-41359-000 (актуальный код замены) Стопорное кольцо - Circlip
1 8 шт 200 руб.
