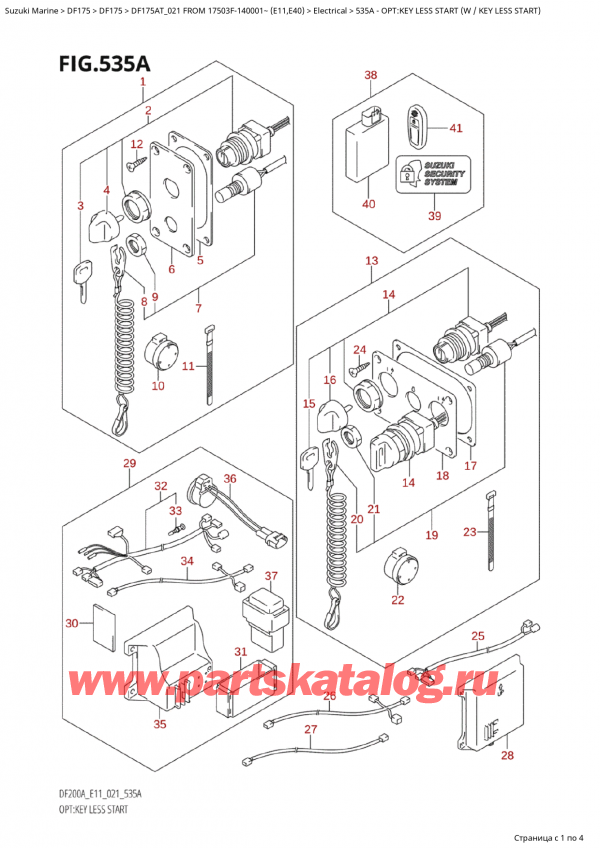

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF175 ATL / ATX FROM 17503F-140001~ (E10 021)
535A - Опции: Ключ Less Start (W / Ключ Less Start)
Код модели двигателя: Suzuki DF175A TL / TX FROM 17503F-140001~ (E10 021)
Год выпуска двигателя: 2021
Регион: Россия, Европа
Номер на рисунке Артикул Наименование QTY Кол-во на складе Цена
1 37100-96L12-000 Панель главного выключателя - Panel Assy, Main Switch
1 под заказ 29690 руб.
2 37110-96L10-000 Главный выключатель - Switch Assy, Main
1 под заказ 10080 руб.
3 37141-99E00-000 .Ключ (931) - Key (931)
2 1 шт 1660 руб.
3 37141-99E10-000 .Ключ (932) - Key (932)
2 1 шт 1380 руб.
3 37141-99E20-000 .Ключ (933) - Key (933)
2 под заказ 1380 руб.
3 37141-99E30-000 .Ключ (934) - Key (934)
2 1 шт 1380 руб.
3 37141-99E40-000 .Ключ (935) - Key (935)
2 под заказ 1380 руб.
3 37141-99E50-000 .Ключ (936) - Key (936)
2 под заказ 1380 руб.
4 37143-96L00-000 .Рукоятка главного переключателя - Knob, Main Switch
1 под заказ 1920 руб.
5 37114-96L10-000 Тонкая пластинка панели главного выключателя - Sheet, Main Switch Panel
1 под заказ 340 руб.
6 37139-96L40-000 Панель главного переключателя - Panel, Main Switch
1 под заказ 4320 руб.
7 37820-93J11-000 Аварийный выключатель, в сборе - Switch Assy, Emergency
1 под заказ 5000 руб.
8 37823-92E02-000 .Пластина блокировки аварийного выключателя - Plate Assy, Emergency Sw Lock
1 3 шт 2770 руб.
9 37826-92J10-000 .Гайка - Nut
1 под заказ 530 руб.
10 38500-93J90-000 Предупреждающий зуммер - Buzzer, Warning
1 под заказ 3890 руб.
11 09407-08401-000 Струбцина (L: 80) - Clamp (l:80)
1 под заказ 130 руб.
12 03122-05169-000 Винт - Screw
4 под заказ 170 руб.
13 37100-96L22-000 Панель управления двумя двигателями - Panel Assy, Dual Engine Switch
1 под заказ 41280 руб.
14 37110-96L10-000 Главный выключатель - Switch Assy, Main
2 под заказ 10080 руб.
15 37141-99E00-000 .Ключ (931) - Key (931)
4 1 шт 1660 руб.
15 37141-99E10-000 .Ключ (932) - Key (932)
4 1 шт 1380 руб.
15 37141-99E20-000 .Ключ (933) - Key (933)
4 под заказ 1380 руб.
15 37141-99E30-000 .Ключ (934) - Key (934)
4 1 шт 1380 руб.
15 37141-99E40-000 .Ключ (935) - Key (935)
4 под заказ 1380 руб.
15 37141-99E50-000 .Ключ (936) - Key (936)
4 под заказ 1380 руб.
16 37143-96L00-000 .Рукоятка главного переключателя - Knob, Main Switch
2 под заказ 1920 руб.
17 37114-96L00-000 Тонкая пластинка панели главного выключателя - Sheet, Main Switch Panel
1 под заказ 360 руб.
18 37139-96L50-000 Панель главного переключателя - Panel, Main Switch
1 под заказ 5760 руб.
19 37820-93JA1-000 Аварийный выключатель, в сборе - Switch Assy, Emergency
1 под заказ 4370 руб.
20 37823-92E02-000 .Пластина блокировки аварийного выключателя - Plate Assy, Emergency Sw Lock
1 3 шт 2770 руб.
21 37826-92J10-000 .Гайка - Nut
1 под заказ 530 руб.
22 38500-93J90-000 Предупреждающий зуммер - Buzzer, Warning
2 под заказ 3890 руб.
23 09407-08401-000 Струбцина (L: 80) - Clamp (l:80)
2 под заказ 130 руб.
24 03122-05169-000 Винт - Screw
4 под заказ 170 руб.
25 36621-96L00-000 Жгут проводов KSL для двух двигетелей - Harness Assy, Kls Dual Eng
1 под заказ 14400 руб.
26 36664-96L00-000 Жгут проводов в сборе, KLS CAN (L: 810+110) - Harness Assy, Kls Can (l:810+110)
1 2 шт 6000 руб.
27 36663-96L10-000 Удлительный провод Can шины KSL - Wire, Kls Can Ext (CONNECTOR:BLUE )
1 под заказ 4180 руб.
27 36663-96L00-000 Удлительный провод Can шины KSL - Wire, Kls Can Ext (CONNECTOR:BLACK )
1 под заказ 4180 руб.
28 37173-96L00-000 Держатель компонентов KLS системы - Holder, Kls Parts (LARGE TYPE )
1 под заказ 1390 руб.
29 37105-96L12-000 Жгут проводов контроллера KLS - Harness Set, Kls Controller
1 под заказ 47520 руб.
29 37105-96L13-000 (актуальный код замены) Жгут проводов контроллера KLS - Harness Set, Kls Controller
1 под заказ 47520 руб.
30 32851-93J00-000 Подушка подводящих проводов - Cushion, Lead Wire
1 под заказ 320 руб.
31 32980-38F00-000 Подушка блока управления - Cushion, Cdi Unit
1 под заказ 830 руб.
32 36623-96L11-000 Провод контроллера KLS - Harness Assy, Kls Cont
1 под заказ 26160 руб.
33 36615-96300-000 .Клемма - Terminal
1 под заказ 120 руб.
34 36662-96L10-000 Жгут проводов в сборе, KLS CAN (L: 6500+2000) - Harness Assy, Kls Can (l:6500+2000)
1 под заказ 14880 руб.
34 36662-96L11-000 (актуальный код замены) Жгут проводов в сборе, Kls Can - Harness Assy, Kls Can
1 под заказ 14880 руб.
35 37173-96L10-000 Держатель компонентов KLS системы - Holder, Kls Parts (SMALL TYPE )
1 под заказ 1250 руб.
36 38500-93J90-000 Предупреждающий зуммер - Buzzer, Warning
1 под заказ 3890 руб.
37 38860-96L01-000 Реле иммобилайзера - Relay Assy, Kls
1 под заказ 5570 руб.
38 37170-96L04-000 Контроллер системы KLS - Controller Set, Kls (E01, E03, E11 433MHZ )
1 под заказ 88800 руб.
38 37170-96L06-000 (актуальный код замены) Контроллер системы KLS 433 - Controller Set, Kls 433
1 под заказ 88800 руб.
38 37170-96L14-000 Контроллер системы KLS - Controller Set, Kls (E03, E11 315MHZ )
1 под заказ 70560 руб.
39 37117-96L00-000 Наклейка, KLS - Decal, Kls
2 под заказ 710 руб.
40 37171-96L02-000 Контроллер в сборе, KLS - Controller Assy, Kls (E01, E03, E11 433MHZ )
1 под заказ 43200 руб.
40 37171-96L12-000 Контроллер в сборе, KLS - Controller Assy, Kls (E03, E11 315MHZ )
1 под заказ 43200 руб.
41 37172-96L01-000 Брелок имообилайзера - Remocon Assy, Kls (E01, E03, E11 433MHZ )
2 под заказ 23720 руб.
41 37172-96L02-000 (актуальный код замены) Брелок имообилайзера 433 - Remocon Assy, Kls 433
2 под заказ 23720 руб.
41 37172-96L10-000 Брелок имообилайзера - Remocon Assy, Kls (E03, E11 315MHZ )
2 под заказ 23720 руб.
