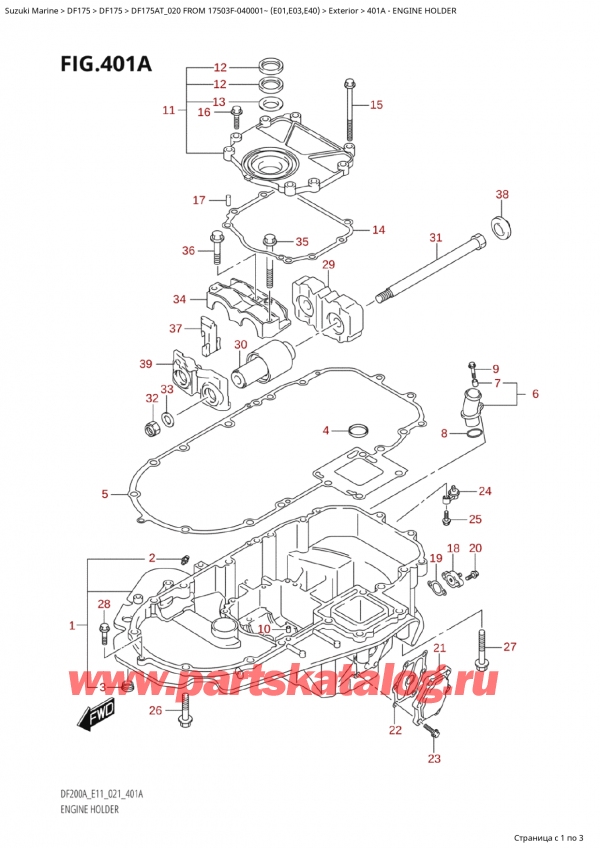

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF175 ATL / ATX FROM 17503F-040001~ (E01 020)
401A - Основание двигателя
Код модели двигателя: Suzuki DF175A TL / TX FROM 17503F-040001~ (E01 020)
Год выпуска двигателя: 2020
Регион: Регион E01 (Россия, Европа)
Номер на рисунке Артикул Наименование QTY Кол-во на складе Цена
1 51110-96J21-YAY Держатель двигателя (чёрный) - Holder, Engine (black) (020 )
1 под заказ 137760 руб.
1 51110-96J22-YAY (актуальный код замены) Держатель Comp, Двигатель - Holder Comp, Engine
1 под заказ 137760 руб.
1 51110-96J21-Y5S Держатель двигателя (белый) - Holder, Engine (white) (020 )
1 под заказ 151680 руб.
1 51110-96J22-Y5S (актуальный код замены) Держатель Comp, Двигатель - Holder Comp, Engine
1 под заказ 151680 руб.
1 51110-96J21-QTN Держатель двигателя (белый) - Holder, Engine (white) (021 )
1 под заказ нет сведений
2 22511-99011-000 Ниппель смазки - Nipple, Grease
2 5 шт 400 руб.
3 09250-18006-000 Колпачок (OD: 21) - Cap (od:21)
1 под заказ 160 руб.
4 16519-93J00-000 Сальник основания двигателя - Oil Seal, Engine Holder
1 11 шт 550 руб.
5 51211-96J00-000 Прокладка основания двигателя - Gasket, Engine Holder
1 5 шт 7230 руб.
6 51115-90J10-000 Модуль возврата воды - Union, Water Return
1 1 шт 1100 руб.
7 09180-06289-000 Проставка (6.5X10X11.5) - Spacer (65x10x115)
1 под заказ 190 руб.
8 09280-26006-000 Уплотнительное кольцо (D: 3.1, ID: 26.4) - O Ring (d:31, Id:264)
1 4 шт 220 руб.
9 01550-06257-000 Болт (6X25) - Bolt (6x25)
1 под заказ 180 руб.
10 09206-08001-000 Штифт (8X11) - Pin (8x11)
2 9 шт 130 руб.
11 51120-96J20-000 Крышка крепления сальника - Cover, Mount Oil Seal
1 под заказ 13110 руб.
12 51124-93J01-000 Сальник - Oil Seal
2 5 шт 890 руб.
13 51125-93J00-000 SCRAPER - Scraper
1 1 шт 1190 руб.
14 51123-96J02-000 Прокладка крепления крышки сальника - Gasket, Mount Oil Cover
1 3 шт 950 руб.
15 09103-08109-000 Болт (8X120) - Bolt (8x120)
1 под заказ 240 руб.
16 01550-0830A-000 Болт - Bolt
7 под заказ 230 руб.
17 09206-08001-000 Штифт (8X11) - Pin (8x11)
2 9 шт 130 руб.
18 51140-96J00-000 Крышка основания двигателя - Cover, Engine Holder
1 под заказ 5280 руб.
19 51142-96J00-000 Прокладка крышки основания двигателя - Gasket, Engine Holder Cover
1 2 шт 370 руб.
20 01550-06207-000 Болт (6X20) - Bolt (6x20)
2 20 шт 220 руб.
21 51161-96J01-000 Крышка держателя водяной рубашки охлаждения двигателя - Cover, Engine Holder Water Jkt
1 под заказ 5960 руб.
22 51162-96J00-000 Прокладка крышки держателя водяной рубашки охлаждения двигателя - Gasket, Eng Hldr Water Jkt Cov
1 под заказ 730 руб.
23 09103-06093-000 Болт (6X20) - Bolt (6x20)
6 под заказ 130 руб.
24 51170-96J01-000 Кронштейн индикаторной струи - Bracket, Water Indicator
1 1 шт 990 руб.
25 09116-06121-000 Болт (6X25) - Bolt (6x25)
1 23 шт 260 руб.
26 09116-10180-000 Болт (10X50) - Bolt (10x50)
6 под заказ 680 руб.
27 09116-10137-000 Болт (10X70) - Bolt (10x70)
2 6 шт 790 руб.
28 01550-08307-000 Болт - Bolt
1 11 шт 320 руб.
29 54121-96J01-000 Крепление верхней опоры - Mount, Upper Thrust (UPPER )
1 под заказ 11040 руб.
30 54130-96J01-000 Верхнее крепление - Mount, Upper (UPPER )
2 под заказ 8210 руб.
30 54130-96J02-000 (актуальный код замены) Крепление, вышеr - Mount, Upr
2 под заказ 8210 руб.
31 54112-96J02-000 Болт верхнего крепежа - Bolt, Upper Mount (UPPER )
2 под заказ 6000 руб.
32 29159-93J00-000 Гайка (M14) - Nut (m14) (UPPER )
2 2 шт 1410 руб.
33 09160-15051-000 Шайба (15X24X3) - Washer (15x24x3)
2 18 шт 190 руб.
34 54137-93J02-000 Крышка верхней опоры - Cover, Upper Mount (UPPER )
1 под заказ 7300 руб.
35 09116-10135-000 Болт (10X95) - Bolt (10x95)
1 под заказ 910 руб.
36 09116-10175-000 Болт (10X50) - Bolt (10x50)
2 под заказ 680 руб.
37 54127-96J01-000 Крепление верхней стороны - Mount, Upr Side (UPPER )
2 под заказ 710 руб.
38 54122-96J01-000 Проставка верхней опорыT THRUST - Spacer, Upper Mount Thrust (UPPER )
2 под заказ 460 руб.
39 54144-96J02-000 Сальник верхней опоры - Seal, Upper Mount (UPPER )
1 под заказ 1780 руб.
