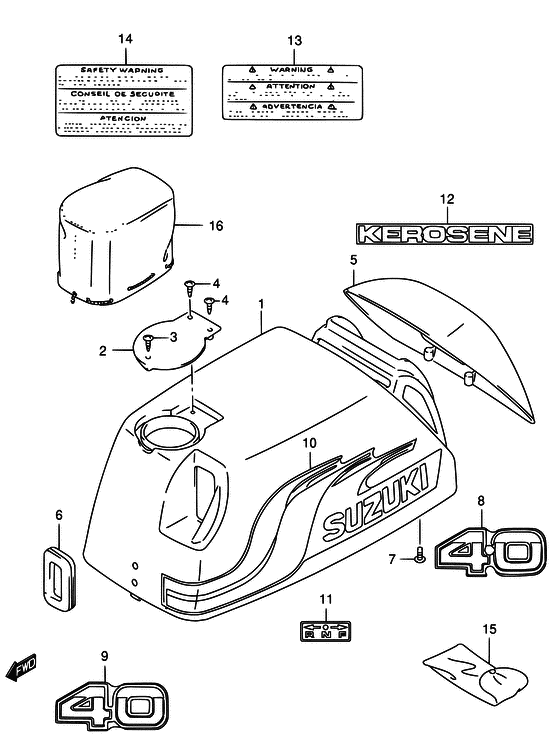

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DT40W K5/DT40WR K5 (E13,E40)
Крышка двигателя (капот)
Код модели двигателя: DT40W(R)S/L/LL/L2/XL;DT40KW(R)S/L/LL/L2/XL
Год выпуска двигателя: 2005
Цвет: Shadow Black Metallic
Номер на рисунке Артикул Наименование QTY Кол-во на складе Цена
1 61420-94874-0ED Запчасть снята с производства - The Spare Part Is Laid Off (The Spare Part Is Laid Off )
под заказ нет сведений
1 61420-94875-0ED (актуальный код замены) Запчасть снята с производства - The Spare Part Is Laid Off
под заказ нет сведений
2 61481-94431-0ED Колпачок, Крышка двигателя (капот) - Cap, Engine Cover (Cap, Engine Cover )
под заказ нет сведений
3 03242-05103-000 Винт - Screw (Screw )
под заказ 180 руб.
3 03242-0510B-000 (актуальный код замены) Винт - Screw
под заказ 180 руб.
3 03242-0510B-000 Винт - Screw (Screw )
под заказ 180 руб.
4 03242-05123-000 Винт - Screw (Screw )
под заказ 100 руб.
4 03241-0512A-000 (актуальный код замены) Винт - Screw
под заказ 100 руб.
4 03241-0512A-000 Винт - Screw (Screw )
под заказ 100 руб.
5 61431-94400-019 Рукоятка наклона выше (чёрный) - Handle, Tilt Up (black) (Handle, tilt up (black) ) (Handle, Tilt Up (black) )
под заказ 8690 руб.
5 61431-92L00-0EP (актуальный код замены) Рукоятка наклона выше - Handle, Tilt Up
под заказ 8690 руб.
6 61622-95500-000 Сальник барабанного стартера - Seal, Recoil Starter (Rubber, recoil starter seal ) (Seal, Recoil Starter )
1 шт 870 руб.
7 03542-06163-000 Винт - Screw (Screw )
под заказ 140 руб.
7 03541-0616A-000 (актуальный код замены) Винт - Screw
под заказ 140 руб.
7 03541-0616A-000 Винт - Screw (Screw )
под заказ 140 руб.
8 61435-97E20-000 Запчасть снята с производства - The Spare Part Is Laid Off (The Spare Part Is Laid Off )
под заказ нет сведений
9 61435-97E40-000 Маркировка - эмблема спереди - Mark, Emblem Fr (Mark, Emblem Fr )
под заказ нет сведений
10 61453-97E00-000 Stripe, Port - Stripe, Port (Stripe, port ) (Stripe, Port )
под заказ нет сведений
10 61443-97E00-000 Stripe, Stbd - Stripe, Stbd (Stripe, stbd ) (Stripe, Stbd )
под заказ нет сведений
11 21131-96003-000 Маркировка переключателя сцепления - Mark, Clutch Shift (Mark, Clutch Shift )
под заказ 160 руб.
11 21131-91J00-YAY (актуальный код замены) Маркировка переключателя сцепления - Mark, Clutch Shift
2 шт 160 руб.
11 21131-96010-000 Маркировка переключателя сцепления - Mark, Clutch Shift (Mark, shift ) (Mark, Clutch Shift )
под заказ 160 руб.
11 21131-91J00-YAY (актуальный код замены) Маркировка переключателя сцепления - Mark, Clutch Shift
2 шт 160 руб.
12 61449-94400-000 Маркировка, Kerosene - Mark, Kerosene (DT40WK ) (Mark, Kerosene )
под заказ нет сведений
12 61449-94401-000 (актуальный код замены) Запчасть снята с производства - The Spare Part Is Laid Off
под заказ нет сведений
12 61449-94401-000 Маркировка, Kerosene - Mark, Kerosene (Mark, Kerosene )
под заказ нет сведений
13 61457-98502-000 Маркировка, Warning - Mark, Warning (Mark, warning ) (Mark, Warning )
под заказ нет сведений
14 61458-98502-000 Маркировка, Safety Warning - Mark, Safety Warning (Mark, safety warning ) (Mark, Safety Warning )
под заказ нет сведений
15 09800-01008-000 Комплект инструмента - Tool Set (Tool assy ) (Tool Set )
под заказ 2980 руб.
15 09800-01018-000 (актуальный код замены) Комплект инструмента - Tool Set
под заказ 2980 руб.
16 68110-94400-000 Крышка двигателя (капот) - Engine Cover (OPT ) (Engine Cover )
под заказ нет сведений
