ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Xtrim Commander Limited 600 E-TEC, 2012

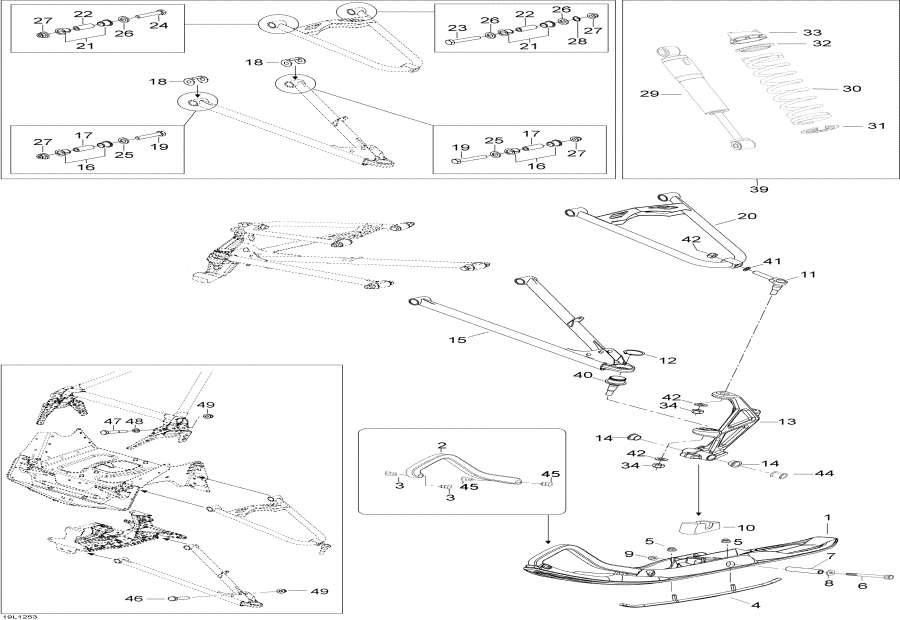

Snow mobile Lynx - Передняя подвеска и лыжи - Front Suspension And Ski

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 505073034

Ski (Ski)

под заказ12100 руб.
1 605153775

(последний код) ADJ-Ski, Pre Ass-y

под заказпо запросу
2 505072102

пластиковый handle, белый (Plastic handle, White)

под заказ2390 руб.
3 505071812

Фиксатор (Retainer)

под заказ550 руб.
60 руб.
3 860200247

(последний код) ATTACHE *FASTENER KIT

под заказ60 руб.
3 SM-08352

     (не оригинальная запчасть) Крепеж ручки передней лыжи BRP SM-08352

под заказ1 500 руб.
4 605352643

Carbide Kit (Carbide Kit)

под заказ11050 руб.
4 605352283

(последний код) Ski Runner zinc-coated

под заказ10150 руб.
4 100305T

     (не оригинальная запчасть) Конек лыжи 1863 BRP (без вставок)

под заказ1 900 руб.
4 100316T

     (не оригинальная запчасть) Конек лыжи снегохода BRP 100316T

под заказ3 550 руб.
5 233201414

Hex. Фланецd Elastic Гайка M10 (Hex. Flanged Elastic Nut M10)

под заказ280 руб.
5 228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
6 40225

Allen Винт M10X140 (Allen screw M10X140)

под заказ910 руб.
6

(последний код)

под заказпо запросу
7 506133300

Проставка (Spacer)

под заказ910 руб.
7 505072101

(последний код) AXE SKI *SKI AXLE

под заказ540 руб.
7 SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ3 910 руб.
8 732900049

Шайба (Washer)

под заказ50 руб.
9 33012

Эластичная гайка со стопором M10 (Elastic stop nut M10)

под заказ40 руб.
9

(последний код)

под заказпо запросу
10 505073149

Резиновый демпфер (Rubber Damper)

под заказ1000 руб.
11 505072257

верхний Шаровое соединение (Upper Ball Joint)

под заказ3350 руб.
11 505072047

(последний код) JOINT ROTULE SU*JOINT-BALL UPPER

под заказ2970 руб.
11 08-203-01

     (не оригинальная запчасть) Шаровая опора верхнего рычага BRP 08-203-01

под заказ2 460 руб.
12 293370035

Стопорное кольцо (Circlip)

под заказ720 руб.
13 505073011

LH Ski Leg (LH Ski Leg)

под заказ13690 руб.
13 505073043

(последний код) SKILEG LH MACHINED

под заказ14030 руб.
13 505073012

RH Ski Leg (RH Ski Leg)

под заказ16880 руб.
13 505072722

(последний код) JAMBE DE SKI *RH.SKI LEG

под заказ12990 руб.
14 505072690

Leg Подушка (Leg Cushion)

под заказ550 руб.
14 505072647

(последний код) COUSSINET *CUSHION

под заказпо запросу
14 SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ3 910 руб.
15 505072497

RH нижний Рычаг (RH Lower Arm)

под заказ19670 руб.
15 SM-08211

     (не оригинальная запчасть) Нижний рычаг правый BRP SM-08211

под заказ8 220 руб.
15 SM-08211R

     (не оригинальная запчасть) Нижний рычаг правый BRP SM-08211R

под заказ9 300 руб.
15 505072498

LH нижний Рычаг (LH Lower Arm)

под заказ19670 руб.
15 505072641

(последний код) LOWER ARM серый

под заказ25800 руб.
15 SM-08212

     (не оригинальная запчасть) Нижний рычаг левый BRP SM-08212

под заказ8 000 руб.
15 SM-08211L

     (не оригинальная запчасть) Нижний рычаг левый BRP SM-08211L

под заказ9 320 руб.
16 505072208

Втулка (Bushing)

под заказ170 руб.
160 руб.
16 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 790 руб.
17 505072393

Втулка (Bushing)

под заказ530 руб.
17 505072209

(последний код) DOUILLE *BUSHING

под заказ740 руб.
18 505072634

Wear Пластина (Wear Plate)

под заказ420 руб.
18 505072279

(последний код) PLQ. D-USURE *WEAR PLATE

под заказ320 руб.
18 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 790 руб.
19 250000291

Винт Hex. M10 X 70 (Screw Hex. M10 X 70)

под заказ490 руб.
19 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 790 руб.
20 505072375

верхний Рычаг (Upper Arm)

под заказ15020 руб.
20 505072211

(последний код) BRAS SUP. *ARM-UPPER

под заказ7750 руб.
21 505072250

Втулка (Bushing)

под заказ170 руб.
150 руб.
21 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 080 руб.
22 505072143

Втулка (Bushing)

под заказ710 руб.
22 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 080 руб.
23 250000290

Винт Hex. M10 X 60 (Screw Hex. M10 X 60)

под заказ580 руб.
23 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 080 руб.
24 250000289

Винт Hex. M10 X 50 (Screw Hex. M10 X 50)

под заказ290 руб.
24 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 080 руб.
25 503189564

Шайба (Washer)

под заказ60 руб.
25 SM-08092

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (08-466, 08-467) BRP SM-08092

под заказ1 960 руб.
25 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 790 руб.
26 505072392

Шайба (Washer)

под заказ340 руб.
26 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 080 руб.
27 250100088

Hex. Elastic Hex. Гайка M10 (Hex. Elastic Hex. Nut M10)

под заказ290 руб.
27 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 790 руб.
28 505072448

Уплотнительное кольцо (O-Ring)

под заказ170 руб.
28 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 080 руб.
29 505072821

Front Shock (Front Shock)

под заказ45500 руб.
29 505073342

(последний код) FRONT SHOCK

под заказ13820 руб.
30 503192286

Пружина 300 мм-14 N / MM (Spring 300mm-14 N/MM)

под заказ7040 руб.
31 230076

Пружина Седло (Spring Seat)

под заказ2500 руб.
31 230094

(последний код) SPRING GUIDE

под заказ540 руб.
32 503191872

Пружина Направляющая (Spring Guide)

под заказ160 руб.
32 517184300

(последний код) GUIDE RESSORT *GUIDE-SPRING

под заказпо запросу
33 505070150

Adjustment Cam (Adjustment Cam)

под заказ1710 руб.
33 505073625

(последний код) CAME DE REGLAGE*ADJUSTER CAM

под заказ990 руб.
34 250100089

Hex. Elastic Hex. Гайка M12 (Hex. Elastic Hex. Nut M12)

под заказ290 руб.
35 XXX

Шестигранный винт M10 X 55 (Hex. Screw M10 X 55)

36 XXX

Шестигранный винт M10 X 65 (Hex. Screw M10 X 65)

37 XXX

Шайба (Washer)

38 XXX

Hex. Фланецd Elastic Гайка M10 (Hex. Flanged Elastic Nut M10)

39 XXX

Shock в сборе, ski. Includes 37 to 42 (Shock assy, ski. Includes 37 to 42)

40 505072682

нижний Шаровое соединение (Lower Ball Joint)

под заказ3010 руб.
40 505073636

(последний код) JOINT ROTULE *BALL JOINT

6 шт5900 руб.
3200 руб.
40 SM-08162

     (не оригинальная запчасть) Шаровая опора нижнего рычага BRP SM-08162

под заказ2 390 руб.
41 503189276

Шайба (Washer)

под заказ290 руб.
42 250100089

Hex. Elastic Hex. Гайка M12 (Hex. Elastic Hex. Nut M12)

под заказ290 руб.
43 234021410

плоский Шайба 12 mm (Flat Washer 12 mm)

под заказ130 руб.
43 224021251

(последний код) WASHER-FLAT DIN.125A

под заказ110 руб.
44 505071999

Проставка (Spacer)

под заказ910 руб.
45 505072133

Фиксатор (Retainer)

под заказ650 руб.
45 SM-08352

     (не оригинальная запчасть) Крепеж ручки передней лыжи BRP SM-08352

под заказ1 500 руб.
46 250000443

Шестигранный винт M10 X 60 (Hex. Screw M10 X 60)

под заказ190 руб.
47 207006544

Шестигранный винт M10 X 65 (Hex. Screw M10 X 65)

под заказ290 руб.
47 222006565

(последний код) SCREW-HEX.CAP ISO.4014

под заказ230 руб.
48 503189564

Шайба (Washer)

под заказ60 руб.
48 SM-08092

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (08-466, 08-467) BRP SM-08092

под заказ1 960 руб.
48 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 790 руб.
49 233201414

Hex. Фланецd Elastic Гайка M10 (Hex. Flanged Elastic Nut M10)

под заказ280 руб.
49 228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
