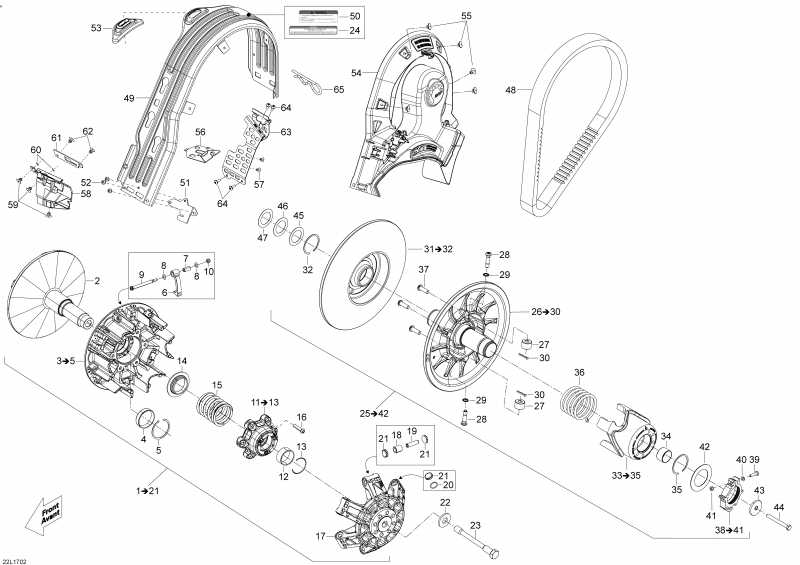

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave (4-Stroke), 2017


Снегоходы lynx - Шкив System / Pulley System

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 XXX

Шкив привода в сборе. Includes 1 To 21 (Drive Pulley Assy. Includes 1 To 21)

2 417223867

Fixed Фланец в сборе (Fixed Flange Assy)

под заказ21500 руб.
3 417223855

Sliding Фланец в сборе. Includes 3 To 5 (Sliding Flange Assy. Includes 3 To 5)

под заказ22600 руб.
3 417224101

(последний код) SLIDDING FLANGE ASSEMBLY

под заказ20500 руб.
4 417222758

Journal Подшипник (Journal Bearing)

под заказ1710 руб.
4 417006900

(последний код) DOUILLE *BUSHING

под заказ1730 руб.
4 SM-03242

     (не оригинальная запчасть) Втулка вариатора BRP SM-03242

под заказ1 510 руб.
4 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
5 293370037

Стопорное кольцо (Circlip)

под заказ150 руб.
5 SM-03252

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03252

под заказ8 610 руб.
6 417223508

Ramp (716) (Ramp (716))

под заказ3000 руб.
6 417223450

(последний код) RAMPE *RAMP

под заказ2500 руб.
7 XXX

Journal Подшипник (Journal Bearing)

8 417223255

Шайба (Washer)

под заказ100 руб.
9 417223694

Axle Ramp (Axle Ramp)

под заказ860 руб.
9 417223609

(последний код) AXE DE RAMPE *AXLE-RAMP

под заказ680 руб.
10232551414

Эластичная гайка со стопором M5 (Elastic Stop Nut M5)

под заказ130 руб.
10702000608

(последний код) ECROU *NUT

под заказ110 руб.
11417223907

Крышка пружины в сборе. Includes 11 To 13 (Spring Cover Assy. Includes 11 To 13)

под заказ3570 руб.
12XXX

Втулка (Bushing)

13293370065

Стопорное кольцо (Circlip)

под заказ170 руб.
14417223752

Пружина Седло (Spring Seat)

под заказ990 руб.
15417223747

Пружина (красный / белый, 356-600N / 80-135lbs) (Spring (Red / White, 356-600N / 80-135lbs))

под заказ1060 руб.
16250000580

Torx Button Head Винт M6 x 30 (Torx Button Head Screw M6 x 30)

под заказ370 руб.
17417223865

Governor Cвыше в сборе (Governor Cup Assy)

под заказ19270 руб.
18417223767

Ролик (Roller)

под заказ840 руб.
18417223387

(последний код) Roller

под заказпо запросу
18AT-03425

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP AT-03425

под заказ3 490 руб.
18SM-03278A

     (не оригинальная запчасть) Ролики ведущего вариатора BRP (6 шт) SM-03278A

под заказ8 480 руб.
18SM-03278

     (не оригинальная запчасть) Ремкомплект вариатора BRP SM-03278

под заказ10 050 руб.
19417223257

Ролик Axle (Roller Axle)

под заказ720 руб.
19420233895

(последний код) ROLLER SLEEVE

под заказ560 руб.
19AT-03425

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP AT-03425

под заказ3 490 руб.
20293300185

Уплотнительное кольцо (O-Ring)

под заказ90 руб.
20SM-03279

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03279

под заказ7 560 руб.
20SM-03278

     (не оригинальная запчасть) Ремкомплект вариатора BRP SM-03278

под заказ10 050 руб.
21417223919

Slider Shoe (Slider Shoe)

под заказ650 руб.
21417223269

(последний код) Slider Shoe

под заказ670 руб.
21SM-03260

     (не оригинальная запчасть) Комплект слайдеров ведущего вариатора (12 шт) BRP SM-03260

под заказ2 320 руб.
21SM-03279

     (не оригинальная запчасть) Ремкомплект ведущего вариатора BRP SM-03279

под заказ7 560 руб.
21SM-03278

     (не оригинальная запчасть) Ремкомплект вариатора BRP SM-03278

под заказ10 050 руб.
22250200144

Пружинная шайба (Spring Washer)

под заказ1010 руб.
23417300432

Шкив привода Болт (Drive Pulley Bolt)

под заказ3280 руб.
24516005503

Шкив привода Болт Наклейка (Drive Pulley Bolt Decal)

под заказпо запросу
25XXX

Ведомый шкив в сборе. Includes 25 To 42 (Driven Pulley Assy. Includes 25 To 42)

26417127351

Fixed Фланец в сборе. includes 26 To 30 (Fixed Flange Assy. includes 26 To 30)

под заказ32200 руб.
27417127016

Ролик (Roller)

под заказ3230 руб.
27SM-03114

     (не оригинальная запчасть) Ролик ведомого вариатора BRP SM-03114

под заказ3 600 руб.
27SM-03114-2

     (не оригинальная запчасть) Комплект усиленных роликов ведомого вариатора BRP SM-03114-2

под заказ2 780 руб.
28417127294

Шпилька (Stud)

под заказ720 руб.
28SM-03251

     (не оригинальная запчасть) Палец ролика ведомого вариатора BRP SM-03251

под заказ890 руб.
29250200009

Шайба с блокировкой M8 (Lock Washer M8)

под заказ190 руб.
30250400063

Стопор пружины M3 x 30 (Spring Pin M3 x 30)

под заказ210 руб.
31417127366

Sliding Фланец в сборе. Includes 31 To 32 (Sliding Flange Assy. Includes 31 To 32)

под заказ9910 руб.
31417127231

(последний код) Slider Flange Ass-y

под заказ7750 руб.
32293370049

Стопорное кольцо (Circlip)

под заказ400 руб.
32SM-03274

     (не оригинальная запчасть) Ремкомплект вариатора BRP 850 SM-03274

под заказ20 730 руб.
32SM-03267

     (не оригинальная запчасть) Втулка вариатора BRP SM-03267

под заказ1 440 руб.
33417127391

Cam в сборе (41 / 45?) Includes 33 To 35 (Cam Assy (41/45?). Includes 33 To 35)

под заказ14380 руб.
34417127318

Втулка (Bushing)

под заказ1830 руб.
34417127000

(последний код) DOUILLE *BUSHING

под заказ1430 руб.
34SM-03274

     (не оригинальная запчасть) Ремкомплект вариатора BRP 850 SM-03274

под заказ20 730 руб.
34SM-03267

     (не оригинальная запчасть) Втулка вариатора BRP SM-03267

под заказ1 440 руб.
35293370049

Стопорное кольцо (Circlip)

под заказ400 руб.
35SM-03274

     (не оригинальная запчасть) Ремкомплект вариатора BRP 850 SM-03274

под заказ20 730 руб.
35SM-03267

     (не оригинальная запчасть) Втулка вариатора BRP SM-03267

под заказ1 440 руб.
36417127344

Пружина (Штифтk, 204-367N / 46-83lbs) (Spring (Pink, 204-367N / 46-83lbs))

под заказ2870 руб.
36417127236

(последний код) Spring Release

под заказ2250 руб.
37250000757

Torx Винт M8 x 25, Scotch Рукоятка (Torx Screw M8 x 25, Scotch Grip)

под заказ190 руб.
38415129604

Шкив Регулятор в сборе. Includes 38 To 41 (Pulley Adjuster Assy. Includes 38 To 41)

под заказ2230 руб.
38417127248

(последний код) PULLEY ADJUST

под заказ1740 руб.
39205052544

Socket Head Винт M5 x 25 (Socket Head Screw M5 x 25)

под заказ290 руб.
40234051410

плоский Шайба M5 (Flat Washer M5)

под заказ130 руб.
40224051111

(последний код) WASHER-FLAT DIN.125A

под заказ110 руб.
41232551414

Эластичная гайка со стопором M5 (Elastic Stop Nut M5)

под заказ130 руб.
41702000608

(последний код) ECROU *NUT

под заказ110 руб.
42417127155

Шайба (Washer)

под заказ820 руб.
43517302322

Усиленная шайба (Strength Washer)

под заказ840 руб.
43517293300

(последний код) RONDELLE *WASHER

под заказ950 руб.
44207287544

Hex. Колпачок Винт M8 x 75 (Hex. Cap Screw M8 x 75)

под заказ290 руб.
45417300252

Проставка (1.91 / 2.21 мм) (Adjustment Part, Use If Needed) (Spacer (1.91/2.21mm). (Adjustment Part, Use If Needed))

под заказ390 руб.
45417300231

(последний код) SPACER

под заказ310 руб.
46417300265

Проставка (0.91 / 1.12 мм) (Adjustment Part, Use If Needed) (Spacer (0.91/1.12mm). (Adjustment Part, Use If Needed))

под заказ80 руб.
46417300054

(последний код) ENTRETOISE *SPACER

под заказ60 руб.
47504112000

Регулировочная шайба. (Adjustment Part, Use If Needed) (Shim. (Adjustment Part, Use If Needed))

под заказ460 руб.
47572041400

(последний код) ENTRETOISE *SPACER

под заказ170 руб.
48417300127

Приводной ремень (Drive Belt)

под заказ10500 руб.
8000 руб.
48417300150

(последний код) BELT-DRIVE

под заказ7090 руб.
48XS806

     (не оригинальная запчасть) Ремень вариатора Arctic Cat/BRP XS806

под заказ12 820 руб.
4842G4266

     (не оригинальная запчасть) Ремень вариатора для снегохода BRP/Arctic Cat 42G4266

под заказ9 270 руб.
49417300382

Belt Guard (Belt Guard)

под заказ6430 руб.
50516006900

Belt Guard Security Наклейка (Belt Guard Security Decal)

под заказпо запросу
51417300423

Front Кронштейн (Front Bracket)

под заказ390 руб.
52390909200

Заклёпка (Rivet)

под заказ140 руб.
52605636005

(последний код) Rivet Avex 4.8x10 St

под заказ70 руб.
53417300381

Направляющая (Guide)

под заказ610 руб.
54417300441

CVT Air Duct (CVT Air Duct)

под заказ2000 руб.
55293150103

Pop Заклёпка 3 / 16" (Pop Rivet 3/16")

под заказ140 руб.
56417300445

Стопор (Stopper)

под заказ610 руб.
57390909200

Заклёпка (Rivet)

под заказ140 руб.
57605636005

(последний код) Rivet Avex 4.8x10 St

под заказ70 руб.
58417300430

Front Sвышеport (Front Support)

под заказ840 руб.
59293150104

Pop Заклёпка 3 / 16" (Pop Rivet 3/16")

под заказ80 руб.
59861783600

(последний код) KIT FASTENER LONG SKID RIVET

под заказ570 руб.
60517225900

плоский Шайба (Flat Washer)

под заказ160 руб.
60517304282

(последний код) RONDELLE PLATE *FLAT WASHER

под заказ130 руб.
61417300421

Reinдляcement (Reinforcement)

под заказ310 руб.
62390909100

Заклёпка (Rivet)

под заказ30 руб.
63417300448

Belt Guard Кронштейн (Belt Guard Bracket)

под заказ2500 руб.
64250000742

Torx Truss Винт M5 x 14 (Torx Truss Screw M5 x 14)

под заказ130 руб.
65114045200

Hair Штифт (Hair Pin)

под заказ800 руб.
