ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave RE, 2017

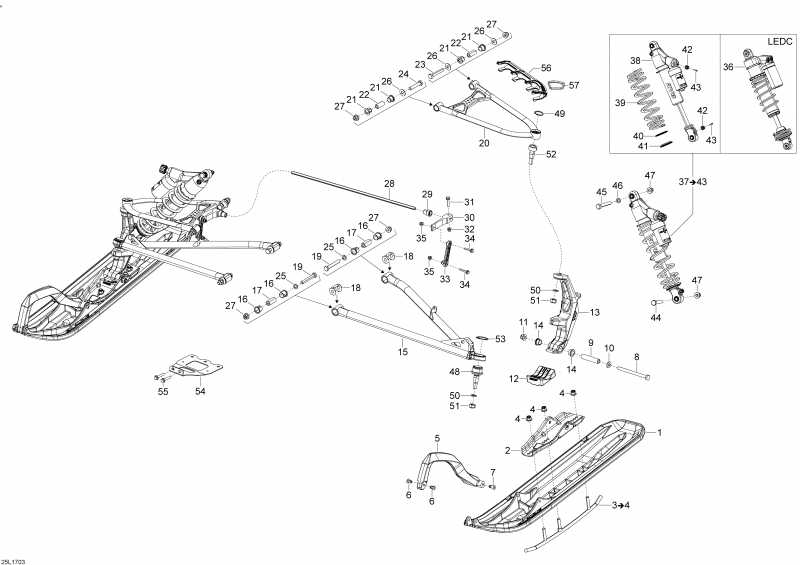

Snow mobile Lynx - Передняя подвеска и лыжи / Front Suspension And Ski

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 505073486

красный Blade Ski (Red Blade Ski)

под заказпо запросу
2 505073240

Ski Bridge (Ski Bridge)

под заказ3180 руб.
3 860200959

Ski Runner Kit. Includes 3 To 4 (Ski Runner Kit. Includes 3 To 4)

под заказ13820 руб.
10810 руб.
3 A-04-0-4-780

     (не оригинальная запчасть) Конек лыжи BRP (комплект 2шт) A-04-0-4-780

под заказ5 870 руб.
3 100318T

     (не оригинальная запчасть) Конек лыжи снегохода BRP 100318T

под заказ3 550 руб.
4 233201414

Elastic Фланец Гайка M10 (Elastic Flange Nut M10)

под заказ280 руб.
4 228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
5 505072976

чёрный Handle (Black Handle)

под заказ2850 руб.
6 505071812

Фиксатор (Retainer)

под заказ550 руб.
60 руб.
6 860200247

(последний код) ATTACHE *FASTENER KIT

под заказ60 руб.
6 SM-08352

     (не оригинальная запчасть) Крепеж ручки передней лыжи BRP SM-08352

под заказ1 590 руб.
7 505072133

Фиксатор (Retainer)

под заказ650 руб.
7 SM-08352

     (не оригинальная запчасть) Крепеж ручки передней лыжи BRP SM-08352

под заказ1 590 руб.
8 231080044

Socket HD Винт M10 x 100 (Socket HD Screw M10 x 100)

под заказ580 руб.
9 506133300

Ski Axle (Ski Axle)

под заказ910 руб.
9 505072101

(последний код) AXE SKI *SKI AXLE

под заказ540 руб.
9 SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 140 руб.
10732900049

Шайба (Washer)

под заказ50 руб.
11233201414

Elastic Фланец Гайка M10 (Elastic Flange Nut M10)

под заказ280 руб.
11228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
12505073411

Резиновый демпфер (Rubber Damper)

под заказ870 руб.
12505073309

(последний код) RUBBER DAMPER

под заказ870 руб.
13505073475

чёрный LH Ski Leg (10L) (Black LH Ski Leg (10L))

под заказ16620 руб.
13505073477

чёрный RH Ski Leg (10R) (Black RH Ski Leg (10R))

под заказ15820 руб.
14505072690

Втулка (Bushing)

под заказ550 руб.
14505072647

(последний код) COUSSINET *CUSHION

под заказпо запросу
14SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 140 руб.
15505073426

чёрный RH нижний Рычаг (Black RH Lower Arm)

под заказ20600 руб.
15SM-08670R

     (не оригинальная запчасть) Нижний рычаг правый BRP SM-08670R

под заказ8 790 руб.
15505073420

чёрный LH нижний Рычаг (Black LH Lower Arm)

под заказ20600 руб.
15SM-08670L

     (не оригинальная запчасть) Нижний рычаг левый BRP SM-08670L

под заказ8 790 руб.
16505073330

Подушка (Cushion)

под заказ550 руб.
17505072209

Втулка (Bushing)

под заказ740 руб.
18505072634

Wear Пластина (Wear Plate)

под заказ420 руб.
18505072279

(последний код) PLQ. D-USURE *WEAR PLATE

под заказ320 руб.
18SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
19250000291

Hex. Колпачок Винт M10 x 70 (Hex. Cap Screw M10 x 70)

под заказ490 руб.
19SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
20505073412

чёрный LH верхний Рычаг (Black LH Upper Arm)

под заказ15820 руб.
20505073416

чёрный RH верхний Рычаг (Black RH Upper Arm)

под заказ15820 руб.
21505073329

Втулка (Bushing)

под заказ550 руб.
22505072143

Втулка (Bushing)

под заказ710 руб.
22SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 170 руб.
23250000290

Hex. Колпачок Винт M10 x 60 (Hex. Cap Screw M10 x 60)

под заказ580 руб.
23SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 170 руб.
24250000289

Hex. Колпачок Винт M10 x 50 (Hex. Cap Screw M10 x 50)

под заказ290 руб.
24SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 170 руб.
25503189564

Шайба. Model-std (Washer. Model-std)

под заказ60 руб.
25SM-08092

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (08-466, 08-467) BRP SM-08092

под заказ2 080 руб.
25SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
25503189564

Шайба. Model-RS Kit (Washer. Model-RS Kit)

под заказ60 руб.
25SM-08092

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (08-466, 08-467) BRP SM-08092

под заказ2 080 руб.
25SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
26505072392

Шайба (Washer)

под заказ340 руб.
26SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 170 руб.
27250100165

Гайка M10 (Nut M10)

под заказ90 руб.
28505072444

Stabilisator (Stabilisator)

под заказ4780 руб.
29505072445

Втулка (Bushing)

под заказ420 руб.
30505072446

Stabilisator Рычаг (Stabilisator Lever)

под заказ3430 руб.
31207663046

Шестигранный флавцевый винт M6 x 30 (Hex. Flange Screw M6 x 30)

под заказ290 руб.
32233261416

Elastic Фланец Гайка M6 (Elastic Flange Nut M6)

под заказ290 руб.
33505072204

Double Шаровое соединение Соединитель (Double Ball Joint Link)

под заказ1400 руб.
34207663046

Шестигранный флавцевый винт M6 x 30 (Hex. Flange Screw M6 x 30)

под заказ290 руб.
35233261416

Elastic Фланец Гайка M6 (Elastic Flange Nut M6)

под заказ290 руб.
36505073835

Front Shock Ass?y. Model-LEDC (Front Shock Ass?y. Model-LEDC)

под заказ250000 руб.
37XXX

Front Shock Ass?y. Includes 37 To 43, Model-std (Front Shock Ass?y. Includes 37 To 43, Model-std)

38505074002

LH Shock (LH Shock)

под заказ58600 руб.
38505074001

RH Shock (RH Shock)

под заказ58600 руб.
39505073311

Пружина (280 мм - 18.4N / мм) (Spring (280mm - 18.4N/mm))

под заказ3780 руб.
40505073150

Шайба (Washer)

под заказ40 руб.
41503194270

Пружина Стопор (Spring Stopper)

под заказ1210 руб.
42505072753

Регулятор Ручка (Adjuster Knob)

под заказ150 руб.
43250000644

Socket Винт M3 x 10 (Socket Screw M3 x 10)

под заказ210 руб.
44207005544

Hex. Колпачок Винт M10 x 55 (Hex. Cap Screw M10 x 55)

под заказ290 руб.
44222005565

(последний код) SCREW-HEX.CAP ISO.4014

под заказ230 руб.
45207006544

Hex. Колпачок Винт M10 x 65 (Hex. Cap Screw M10 x 65)

под заказ290 руб.
45222006565

(последний код) SCREW-HEX.CAP ISO.4014

под заказ230 руб.
46503189564

Шайба (Washer)

под заказ60 руб.
46SM-08092

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (08-466, 08-467) BRP SM-08092

под заказ2 080 руб.
46SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
47233201414

Elastic Фланец Гайка M10 (Elastic Flange Nut M10)

под заказ280 руб.
47228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
48505073636

Шаровое соединение (Ball Joint)

под заказ5900 руб.
3200 руб.
48SM-08162

     (не оригинальная запчасть) Шаровая опора нижнего рычага BRP SM-08162

под заказ2 520 руб.
49293370070

Стопорное кольцо (Circlip)

под заказ540 руб.
50234021410

плоский Шайба (Flat Washer)

под заказ130 руб.
50224021251

(последний код) WASHER-FLAT DIN.125A

под заказ110 руб.
51250100089

Гайка M12 (Nut M12)

под заказ290 руб.
52505072913

Шаровое соединение (Ball Joint)

под заказ4710 руб.
3500 руб.
52SM-08500

     (не оригинальная запчасть) Шаровая опора верхнего рычага BRP SM-08500

под заказ2 530 руб.
53293370035

Стопорное кольцо (Circlip)

под заказ720 руб.
54505072584

нижний Reinдляcement Пластина. Model-RS Kit (Lower Reinforcement Plate. Model-RS Kit)

под заказ2670 руб.
55207182044

Hex. Колпачок Винт M8 x 20. Model-RS Kit (Hex. Cap Screw M8 x 20. Model-RS Kit)

под заказ290 руб.
55702000412

(последний код) VIS *SCREW

под заказ230 руб.
56505073696

Кабели Крышка. Model-LEDC (Cable Cover. Model-LEDC)

под заказ710 руб.
5727120

Tie Rap. Model-LEDC (Tie Rap. Model-LEDC)

под заказ80 руб.
