ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX 49 Ranger (2-Stroke), 2016

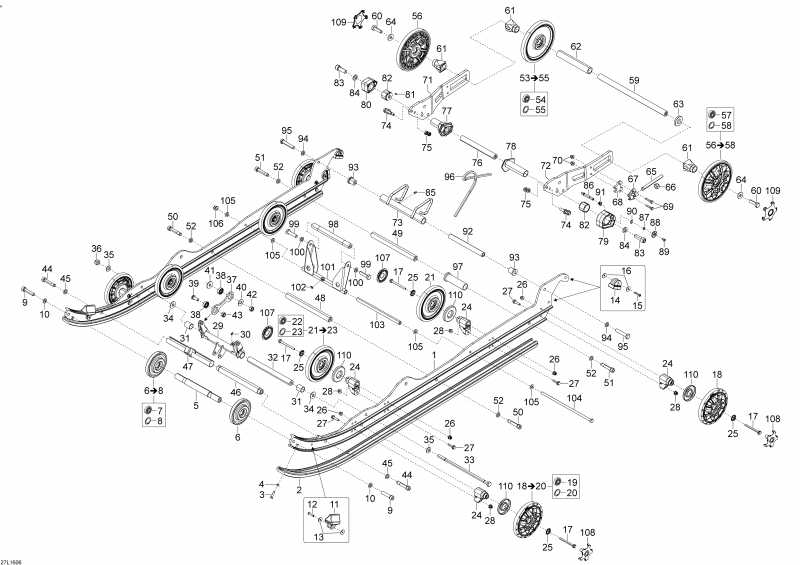

Снегоход lynx - Задняя подвеска A - Rear Suspension A

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 503194228

Runner (Runner)

под заказ19810 руб.
2 503193981

Slider Shoe (Slider Shoe)

под заказ2420 руб.
3 208562531

Винт M6 x 25 (Screw M6 x 25)

под заказ290 руб.
4 232561434

Эластичная гайка со стопором M6 (Elastic Stop Nut M6)

под заказ270 руб.
5 503192842

Front Wheel Вал (Front Wheel Shaft)

под заказ2670 руб.
6 503192611

Wheel 100 мм. Includes 6 To 8 (Wheel 100mm. Includes 6 To 8)

под заказ2480 руб.
7 503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
7 R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 940 руб.
7 R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 370 руб.
7 R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ6 180 руб.
7 R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 370 руб.
7 R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 450 руб.
7 R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ8 170 руб.
7 6004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ480 руб.
7 SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 660 руб.
8 XXX

Стопорное кольцо (Circlip)

9 205504544

Socket Винт M10 x 45 (Socket Screw M10 x 45)

под заказ580 руб.
10503192496

плоский Шайба (Flat Washer)

под заказ140 руб.
10SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 630 руб.
11503192106

Резиновый стопор (Rubber Stopper)

под заказ2640 руб.
12293150142

Pop Заклёпка 3 / 16" (Pop Rivet 3/16")

под заказ170 руб.
13503191273

Шайба (Washer)

под заказ140 руб.
14503191291

Резиновый стопор (Rubber Stopper)

под заказ1390 руб.
14SM-04096

     (не оригинальная запчасть) Демпфер (ограничитель хода) задней подвески BRP SM-04096

под заказ1 940 руб.
15293150142

Pop Заклёпка 3 / 18" (Pop Rivet 3/18")

под заказ170 руб.
16503191273

Шайба (Washer)

под заказ140 руб.
17207667056

Шестигранный флавцевый винт M6 x 70 (Hex. Flange Screw M6 x 70)

под заказ430 руб.
18503193734

Wheel 141 мм. Includes 18 To 20 (Wheel 141mm. Includes 18 To 20)

под заказ4900 руб.
18SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 660 руб.
19503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
19R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 940 руб.
19R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 370 руб.
19R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ6 180 руб.
19R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 370 руб.
19R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 450 руб.
19R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ8 170 руб.
196004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ480 руб.
19SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 660 руб.
20XXX

Стопорное кольцо (Circlip)

21503191316

Wheel 141 мм. Includes 21 To 23 (Wheel 141mm. Includes 21 To 23)

под заказ4100 руб.
21503190577

(последний код) ROUE 141 *WHEEL-141

под заказ3210 руб.
21R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ6 180 руб.
21SC-04004

     (не оригинальная запчасть) Ролик (каток) BRP SC-04004

под заказ3 280 руб.
22503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
22R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 940 руб.
22R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 370 руб.
22R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ6 180 руб.
22R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 370 руб.
22R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 450 руб.
22R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ8 170 руб.
226004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ480 руб.
22SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 660 руб.
23415129371

Стопорное кольцо (Circlip)

под заказ680 руб.
24503193894

Sвышеport (Support)

под заказ740 руб.
25503191820

Cвыше Шайба (Cup Washer)

под заказ200 руб.
26233261466

Elastic Фланец Гайка M6 (Elastic Flange Nut M6)

под заказ290 руб.
27207662556

Шестигранный флавцевый винт M6 x 25 (Hex. Flange Screw M6 x 25)

под заказ430 руб.
28233261466

Elastic Фланец Гайка M6 (Elastic Flange Nut M6)

под заказ290 руб.
29503193580

Front Swing (Front Swing)

под заказ5040 руб.
30408200700

Смазочный фиттинг (Grease Fitting)

под заказ320 руб.
31503193822

Втулка (Bushing)

под заказ950 руб.
32503193893

нижний Вал (Lower Shaft)

под заказ2240 руб.
33503193227

Болт M10 x 251 (Bolt M10 x 251)

под заказ1200 руб.
34503191926

Шайба (Washer)

под заказ620 руб.
35250200138

Шайба (Washer)

под заказ290 руб.
36233601466

Elastic Locking Гайка M10 (Elastic Locking Nut M10)

под заказ290 руб.
37605254159

Шатун (Connecting Rod)

под заказ1370 руб.
38605631003

Шариковый подшипник (Ball Bearing)

под заказ610 руб.
39205402546

Socket HD Винт M10 x 25 (Socket HD Screw M10 x 25)

под заказ290 руб.
4025004

Пружина Cвыше (Spring Cup)

под заказ250 руб.
40

(последний код)

под заказпо запросу
41234002600

Шайба M10 (Washer M10)

под заказ290 руб.
41217002600

(последний код) WASHER-FLAT DIN.9021B-A2

под заказ230 руб.
42233401414

Lock Пружина Гайка M10 (Lock Spring Nut M10)

под заказ860 руб.
42732610006

(последний код) NUT-LOCK SPRING DIN.980M

под заказ680 руб.
43232500416

Эластичная гайка со стопором M10 (Elastic Stop Nut M10)

под заказ290 руб.
43732610018

(последний код) NUT-STOP ELASTIC DIN.985

под заказ230 руб.
44205505054

Socket HD Винт M10 x 50 (Socket HD Screw M10 x 50)

под заказ70 руб.
45503192496

Шайба (Washer)

под заказ140 руб.
45SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 630 руб.
46605353958

Вал (Shaft)

под заказ1490 руб.
47605355096

Limiter Хомут Фиксатор (Limiter Strap Retainer)

под заказ750 руб.
485343471

Вал (Shaft)

под заказ1540 руб.
49503191260

Вал (Shaft)

под заказ2070 руб.
50205505054

Socket HD Винт M10 x 50 (Socket HD Screw M10 x 50)

под заказ70 руб.
51205503554

Socket HD Винт M10 x 35 (Socket HD Screw M10 x 35)

под заказ720 руб.
52503192496

Шайба (Washer)

под заказ140 руб.
52SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 630 руб.
53503192140

Wheel 165 мм. Includes 53 To 55 (Wheel 165mm. Includes 53 To 55)

под заказ2850 руб.
53SC-04002

     (не оригинальная запчасть) Ролик (каток) BRP SC-04002

под заказ5 400 руб.
54503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
54R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 940 руб.
54R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 370 руб.
54R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ6 180 руб.
54R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 370 руб.
54R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 450 руб.
54R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ8 170 руб.
546004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ480 руб.
54SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 660 руб.
55415129371

Стопорное кольцо (Circlip)

под заказ680 руб.
56503193809

Wheel 165 мм. Includes 56 To 58 (Wheel 165mm. Includes 56 To 58)

под заказ5560 руб.
57503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
57R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 940 руб.
57R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 370 руб.
57R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ6 180 руб.
57R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 370 руб.
57R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 450 руб.
57R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ8 170 руб.
576004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ480 руб.
57SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 660 руб.
58415129371

Стопорное кольцо (Circlip)

под заказ680 руб.
59503190429

Rear Axle (Rear Axle)

под заказ5210 руб.
60250000817

Hex. Колпачок Винт M10 x 35 (Hex. Cap Screw M10 x 35)

под заказ370 руб.
61503190428

Проставка (Spacer)

под заказ420 руб.
300 руб.
62503193052

Проставка (Spacer)

под заказ1120 руб.
63503190432

Шайба (Washer)

под заказ910 руб.
64503190439

Шайба (Washer)

под заказ430 руб.
65230100054

Hex. Колпачок Винт M10 x 100 (Hex. Cap Screw M10 x 100)

под заказ580 руб.
66233601466

Elastic Locking Гайка M10 (Elastic Locking Nut M10)

под заказ290 руб.
67503192583

Tensioner (Tensioner)

под заказ420 руб.
68503193250

Проставка (Spacer)

под заказ1000 руб.
68503190379

(последний код) ESPACEUR TEND. *SPACER-TENSIONER

под заказ790 руб.
69207063054

Hex. Колпачок Винт M6 x 30 (Hex. Cap Screw M6 x 30)

под заказ430 руб.
70233261466

Elastic Фланец Гайка M6 (Elastic Flange Nut M6)

под заказ290 руб.
71503192435

RH Runner Стержень (RH Runner Pivot)

под заказ6070 руб.
72503192434

LH Runner Стержень (LH Runner Pivot)

под заказ6070 руб.
73503192647

Стержень (Pivot)

под заказ3850 руб.
74207682534

Шестигранный флавцевый винт M8 x 25 (Hex. Flange Screw M8 x 25)

под заказ580 руб.
74207682544

(последний код) SCREW-HEX.FLANGE DIN.6921

под заказ230 руб.
75232581414

Эластичная гайка со стопором M8 (Elastic Stop Nut M8)

под заказ140 руб.
75420942030

(последний код) NUT-LOCK M8

под заказ110 руб.
76503191608

Cam Axel (Cam Axel)

под заказ1080 руб.
77503191190

RH Пружина Cam (RH Spring Cam)

под заказ1000 руб.
78503191668

LH Пружина Cam (LH Spring Cam)

под заказ740 руб.
79503192426

LH Block (LH Block)

под заказ910 руб.
80503192427

RH Block (RH Block)

под заказ910 руб.
81250400005

Шпонка 4 x 8 (Dowel Pin 4 x 8)

под заказ80 руб.
81211400020

(последний код) SPRING-PIN ISO.8752

под заказ90 руб.
82503189488

Block Направляющая (Block Guide)

под заказ2780 руб.
82503189151

(последний код) GUIDE BLOC *GUIDE-BLOCK

под заказ1290 руб.
83205523554

Socket Винт M12 x 35 (Socket Screw M12 x 35)

под заказ430 руб.
84503189148

Шайба (Washer)

под заказ290 руб.
85408200700

Смазочный фиттинг (Grease Fitting)

под заказ320 руб.
86503192437

Вал (Shaft)

под заказ420 руб.
87234051410

Шайба (Washer)

под заказ130 руб.
87224051111

(последний код) WASHER-FLAT DIN.125A

под заказ110 руб.
88503192438

Handle (Handle)

под заказ340 руб.
89250000742

Torx Truss Винт M5 x 14 (Torx Truss Screw M5 x 14)

под заказ130 руб.
90293370068

Стопорное кольцо (Circlip)

под заказ80 руб.
91503192436

Пружина (Spring)

под заказ170 руб.
92503191279

нижний Вал (Lower Shaft)

под заказ2070 руб.
93503189324

Втулка (Bushing)

под заказ830 руб.
93503188939

(последний код) COUSSINET *CUSHION

под заказ310 руб.
94503192496

Шайба (Washer)

под заказ140 руб.
94SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 630 руб.
95250000605

Hex. Колпачок Винт M10 x 55 (Hex. Cap Screw M10 x 55)

под заказ720 руб.
96503192282

Пружина (Spring)

под заказ1170 руб.
96503194624

(последний код) PIVOT SPRING

под заказ2210 руб.
97503191259

Проставка (Spacer)

под заказ650 руб.
98503193638

нижний Вал (Lower Shaft)

под заказ2040 руб.
99207204044

Hex. Колпачок Винт M10 x 40 (Hex. Cap Screw M10 x 40)

под заказ210 руб.
10503192496

Шайба (Washer)

под заказ140 руб.
10SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 630 руб.
10503194342

Rear Swing (Rear Swing)

под заказ2090 руб.
10408200700

Смазочный фиттинг (Grease Fitting)

под заказ320 руб.
10503189156

Стержень Axle (Pivot Axle)

под заказ1570 руб.
10503194069

Болт M8 x 248 (Bolt M8 x 248)

под заказ2210 руб.
10503192494

Шайба (Washer)

под заказ290 руб.
10233281466

Elastic Фланец Гайка M8 (Elastic Flange Nut M8)

под заказ140 руб.
10503192771

чёрный Wheel Колпачок (Black Wheel Cap)

под заказ170 руб.
10SM-04431

     (не оригинальная запчасть) Крышка катка BRP SM-04431

под заказ510 руб.
10503193884

белый Wheel Колпачок (White Wheel Cap)

под заказ530 руб.
10503193887

белый Wheel Колпачок (White Wheel Cap)

под заказ530 руб.
11503190434

Labyrinth Сальник (Labyrinth Seal)

под заказ420 руб.
lynx




данный сайт носит информационный характер и не является публичной офертой

склад запчастей для водомоторной техники
