ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave 550, 2014

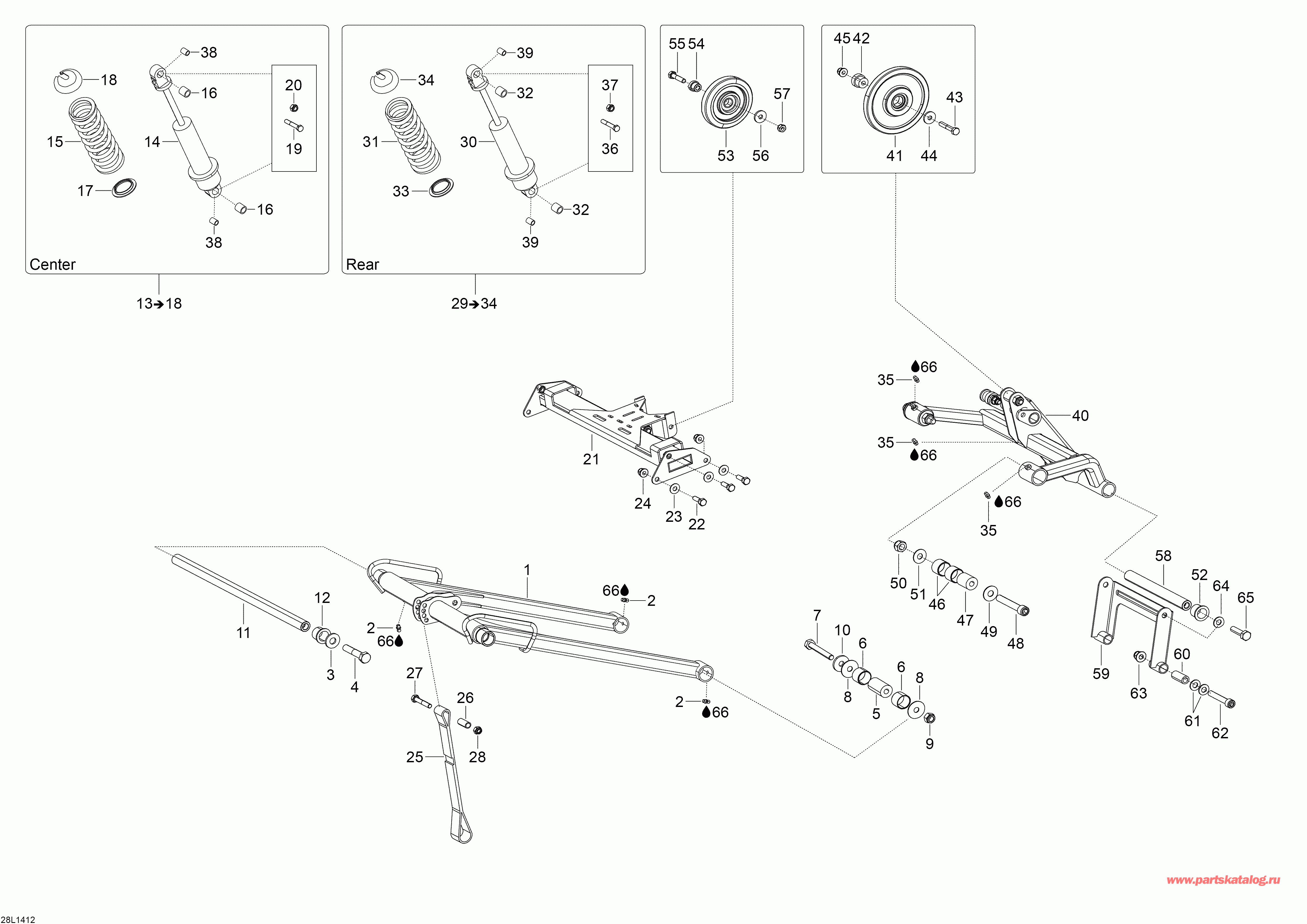

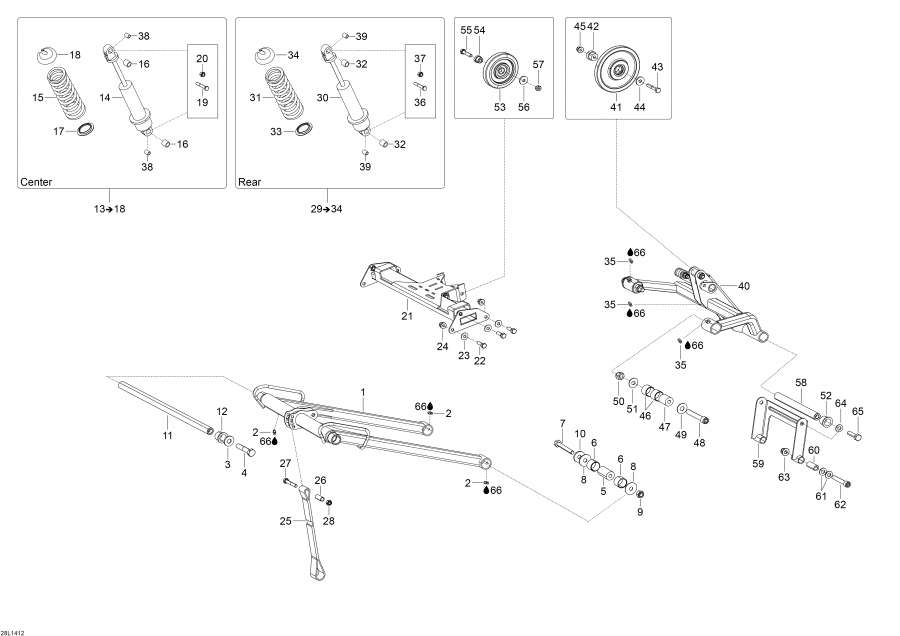

Snow mobile Lynx - Rear Suspension / Задняя подвеска

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	503192557	Front Рычаг (Front Arm)	под заказ	27400 руб.
2	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
3	250200131	Шайба Пружина Conical (Washer Spring Conical)	под заказ	80 руб.
4	250000555	Hex. Колпачок Винт M12 x 60 (Hex. Cap Screw M12 x 60)	под заказ	240 руб.
5	605354157	Вал (Shaft)	под заказ	3450 руб.
6	503193700	Втулка (Bushing)	под заказ	650 руб.
6	31065	(последний код) BUSHING PDE 25/28 X20	под заказ	680 руб.
7	207007044	Hex. Колпачок Винт M10 x 70 (Hex. Cap Screw M10 x 70)	под заказ	290 руб.
8	605355801	Шайба (Washer)	под заказ	60 руб.
9	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
9	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
10	503183300	Шайба (Washer)	под заказ	410 руб.
10	503171000	(последний код) RONDELLE *WASHER	под заказ	170 руб.
11	503192046	Вал (Shaft)	под заказ	3720 руб.
12	31024	Подушка (Cushion)	под заказ	2070 руб.
12		(последний код)	под заказ	по запросу
13	XXX	Shock в сборе, Front Рычаг. Includes 13 To 18 (Shock Assy, Front Arm. Includes 13 To 18)
14	503193516	Shock, Front Рычаг (Shock, Front Arm)	под заказ	8910 руб.
15	503192431	Пружина, Front Рычаг (Spring, Front Arm)	под заказ	4090 руб.
16	31094	Glide Подшипник (Glide Bearing)	под заказ	910 руб.
17	230078	Пружина Седло (Spring Seat)	под заказ	860 руб.
18	230076	Пружина Седло (Spring Seat)	под заказ	2500 руб.
18	230094	(последний код) SPRING GUIDE	под заказ	540 руб.
19	207004544	Шестигранный винт M10 x 45 (Hex. Screw M10 x 45)	под заказ	290 руб.
19	702000129	(последний код) BOULON *BOLT	под заказ	230 руб.
20	232500416	Гайка Stop Elastic (Nut Stop Elastic)	под заказ	290 руб.
20	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
21	503192566	Middle Beam (Middle Beam)	под заказ	10500 руб.
22	250000556	Hex. Колпачок Винт M8 x 25 (Hex. Cap Screw M8 x 25)	под заказ	150 руб.
23	503193095	Шайба (Washer)	под заказ	100 руб.
24	233281414	Elastic Фланецd Гайка M8 (Elastic Flanged Nut M8)	под заказ	290 руб.
24		(последний код)	под заказ	по запросу
25	605355116	Limiter Хомут (Limiter Strap)	под заказ	1970 руб.
26	605455335	Гильза (Sleeve)	под заказ	1250 руб.
27	207084544	Hex. Колпачок Винт M8 x 45 (Hex. Cap Screw M8 x 45)	под заказ	580 руб.
27	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
28	232581414	Гайка Stop Elastic M8 (Nut Stop Elastic M8)	под заказ	140 руб.
28	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
29	XXX	Shock в сборе, Rear Рычаг. Includes 29 To 34 (Shock Assy, Rear Arm. Includes 29 To 34)
30	503193519	Shock, Rear Рычаг (Shock, Rear Arm)	под заказ	13820 руб.
31	503192429	Пружина, Rear Рычаг (Spring, Rear Arm)	под заказ	4960 руб.
32	31094	Glide Подшипник (Glide Bearing)	под заказ	910 руб.
33	230078	Пружина Седло (Spring Seat)	под заказ	860 руб.
34	230076	Пружина Седло (Spring Seat)	под заказ	2500 руб.
34	230094	(последний код) SPRING GUIDE	под заказ	540 руб.
35	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
36	40134	Allen Винт M10 x 45 (Allen Screw M10 x 45)	под заказ	230 руб.
36		(последний код)	под заказ	по запросу
37	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
37	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
38	5446652	Втулка (Bushing)	под заказ	2000 руб.
38		(последний код)	под заказ	по запросу
39	5446652	Втулка (Bushing)	под заказ	2000 руб.
39		(последний код)	под заказ	по запросу
40	503192524	Rear Рычаг Weld (Rear Arm Weld)	под заказ	18340 руб.
41	503193644	Idler Wheel 133 мм (Idler Wheel 133mm)	под заказ	3360 руб.
42	605454461	Гильза (Sleeve)	под заказ	1000 руб.
43	207084544	Винт M8 x 45 (Screw M8 x 45)	под заказ	580 руб.
43	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
44	20077	Шайба (Washer)	под заказ	110 руб.
45	233281414	Гайка M8 (Nut M8)	под заказ	290 руб.
45		(последний код)	под заказ	по запросу
46	503193700	Втулка (Bushing)	под заказ	650 руб.
46	31065	(последний код) BUSHING PDE 25/28 X20	под заказ	680 руб.
47	605354157	Вал (Shaft)	под заказ	3450 руб.
48	250000560	Socket Head Винт M10 x 65 (Socket Head Screw M10 x 65)	под заказ	60 руб.
49	503191926	Шайба (Washer)	под заказ	620 руб.
50	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
50	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
51	605355801	Шайба (Washer)	под заказ	60 руб.
52	31024	Подушка (Cushion)	под заказ	2070 руб.
52		(последний код)	под заказ	по запросу
53	572043500	Idler Wheel (Idler Wheel)	под заказ	2480 руб.
54	503193330	Гильза (Sleeve)	под заказ	370 руб.
55	207083544	Винт M8 x 35 (Screw M8 x 35)	под заказ	290 руб.
55	702000284	(последний код) VIS *SCREW	под заказ	230 руб.
56	20077	Шайба (Washer)	под заказ	110 руб.
57	232581414	Эластичная гайка со стопором M8 (Elastic Stop Nut M8)	под заказ	140 руб.
57	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
58	605355118	Вал (Shaft)	под заказ	3510 руб.
59	503192571	Rear Swing (Rear Swing)	под заказ	2410 руб.
60	503192341	Rear Swing Вал (Rear Swing Shaft)	под заказ	2150 руб.
61	234001410	плоский Шайба M10 (Flat Washer M10)	под заказ	290 руб.
61	224001211	(последний код) WASHER-FLAT DIN.125A	под заказ	230 руб.
62	205006044	Socket Head Винт M10 x 60 (Socket Head Screw M10 x 60)	под заказ	100 руб.
63	233201414	Гайка M10 (Nut M10)	под заказ	280 руб.
63	228701045	(последний код) NUT-FLANGE ELASTIC DIN.6926	под заказ	220 руб.
64	234001410	Шайба с блокировкой (Lock Washer)	под заказ	290 руб.
64	224001211	(последний код) WASHER-FLAT DIN.125A	под заказ	230 руб.
65	207204044	Винт M10 x 40 (Screw M10 x 40)	под заказ	210 руб.
66	XXX	Synthetic Смазка (Synthetic Grease)
