ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave RS 600, 2013

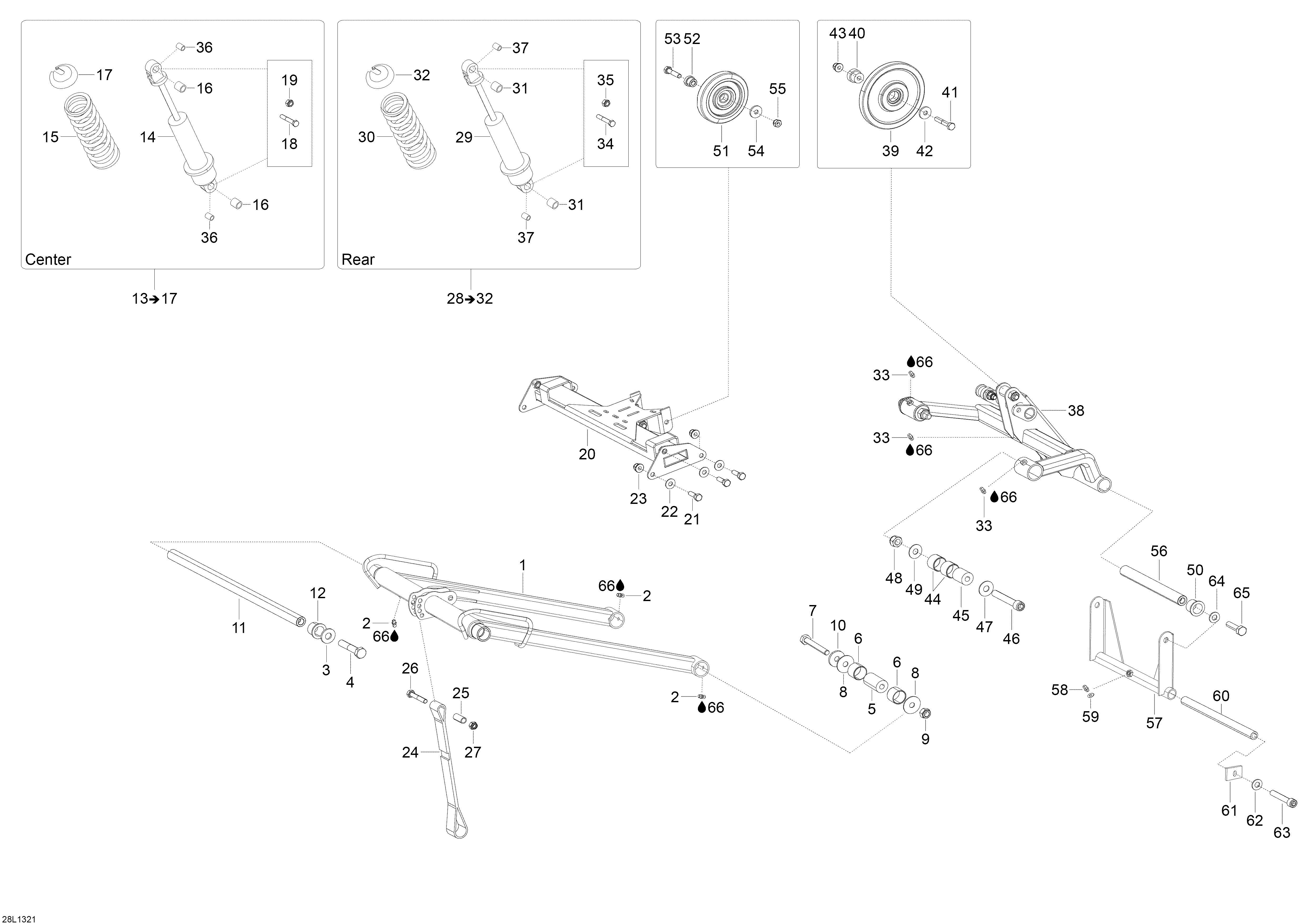

Snow mobile Lynx - Задняя подвеска - Rear Suspension

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	503192557	Front Рычаг (Front Arm)	под заказ	27400 руб.
2	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
3	250200005	Шайба Пружина Conical (Washer Spring Conical)	под заказ	1720 руб.
3	732900026	(последний код) WASHER-SPRING CONICAL DIN.6796	под заказ	1350 руб.
4	207026044	Hex. Колпачок Винт M12 x 75 (Hex. Cap Screw M12 x 75)	под заказ	290 руб.
4		(последний код)	под заказ	по запросу
5	503192879	Вал (Shaft)	под заказ	1520 руб.
6	31065	Втулка (Bushing)	под заказ	680 руб.
6	503193700	(последний код) BUSHING	под заказ	650 руб.
7	250000520	Hex. Колпачок Винт M10 x 70 (Hex. Cap Screw M10 x 70)	под заказ	630 руб.
8	605355801	Шайба (Washer)	под заказ	60 руб.
9	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
9	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
10	503183300	Шайба (Washer)	под заказ	410 руб.
10	503171000	(последний код) RONDELLE *WASHER	под заказ	170 руб.
11	503192183	Вал (Shaft)	под заказ	4050 руб.
12	503192184	Втулка (Bushing)	под заказ	2450 руб.
13	XXX	Shock в сборе, Front Рычаг. Includes 13 To 17 (Shock Assy, Front Arm. Includes 13 To 17)
14	619330003	Shock, Front Рычаг (Shock, Front Arm)	под заказ	35900 руб.
14	605623025	(последний код) Shock	под заказ	по запросу
15	503192355	Пружина, Front Рычаг (Spring, Front Arm)	под заказ	3550 руб.
16	31094	Glide Подшипник (Glide Bearing)	под заказ	910 руб.
17	605354631	Пружина Lock (Spring Lock)	под заказ	1440 руб.
18	207004544	Шестигранный винт M10 x 45 (Hex. Screw M10 x 45)	под заказ	290 руб.
18	702000129	(последний код) BOULON *BOLT	под заказ	230 руб.
19	232500416	Гайка Stop Elastic (Nut Stop Elastic)	под заказ	290 руб.
19	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
20	503192566	Middle Beam (Middle Beam)	под заказ	10500 руб.
21	207182544	Hex. Колпачок Винт M8 x 25 (Hex. Cap Screw M8 x 25)	под заказ	290 руб.
21	420240275	(последний код) SCREW-HEX.M8 X 25	под заказ	230 руб.
22	605620002	Шайба (Washer)	под заказ	80 руб.
23	233281414	Elastic Фланецd Гайка M8 (Elastic Flanged Nut M8)	под заказ	290 руб.
23		(последний код)	под заказ	по запросу
24	605355116	Limiter Хомут (Limiter Strap)	под заказ	1970 руб.
25	605455335	Гильза (Sleeve)	под заказ	1250 руб.
26	207084544	Hex. Колпачок Винт M8 x 45 (Hex. Cap Screw M8 x 45)	под заказ	580 руб.
26	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
27	232581414	Гайка Stop Elastic M8 (Nut Stop Elastic M8)	под заказ	140 руб.
27	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
28	XXX	Shock в сборе, Rear Рычаг. Includes 28 To 32 (Shock Assy, Rear Arm. Includes 28 To 32)
29	619330005	Shock, Rear Рычаг (Shock, Rear Arm)	под заказ	35900 руб.
29	605623012	(последний код) Shock, rear	под заказ	по запросу
30	503192356	Пружина, Rear Рычаг (Spring, Rear Arm)	под заказ	5530 руб.
31	31094	Glide Подшипник (Glide Bearing)	под заказ	910 руб.
32	605354631	Пружина Lock (Spring Lock)	под заказ	1440 руб.
33	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
34	40134	Allen Винт M10 x 45 (Allen Screw M10 x 45)	под заказ	230 руб.
34		(последний код)	под заказ	по запросу
35	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
35	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
36	5446652	Втулка (Bushing)	под заказ	2000 руб.
36		(последний код)	под заказ	по запросу
37	5446652	Втулка (Bushing)	под заказ	2000 руб.
37		(последний код)	под заказ	по запросу
38	503192524	Rear Рычаг (Rear Arm)	под заказ	18340 руб.
39	503193644	Idler Wheel 133 мм (Idler Wheel 133mm)	под заказ	3360 руб.
40	605454461	Гильза (Sleeve)	под заказ	1000 руб.
41	207084544	Винт M8 x 45 (Screw M8 x 45)	под заказ	580 руб.
41	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
42	20077	Шайба (Washer)	под заказ	110 руб.
43	233281414	Гайка M8 (Nut M8)	под заказ	290 руб.
43		(последний код)	под заказ	по запросу
44	31065	Втулка (Bushing)	под заказ	680 руб.
44	503193700	(последний код) BUSHING	под заказ	650 руб.
45	503192879	Вал (Shaft)	под заказ	1520 руб.
46	205006544	Socket HD. Винт M10 x 65 (Socket HD. Screw M10 x 65)	под заказ	110 руб.
47	503189564	Шайба (Washer)	под заказ	60 руб.
47	SM-08092	(не оригинальная запчасть) Комплект втулок для нижних рычагов (08-466, 08-467) BRP SM-08092	под заказ	2 080 руб.
47	SM-08262	(не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262	под заказ	2 960 руб.
48	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
48	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
49	605355801	Шайба (Washer)	под заказ	60 руб.
50	31024	Подушка (Cushion)	под заказ	2070 руб.
50		(последний код)	под заказ	по запросу
51	572043500	Idler Wheel (Idler Wheel)	под заказ	2480 руб.
52	503193330	Гильза (Sleeve)	под заказ	370 руб.
53	207083544	Винт M8 x 35 (Screw M8 x 35)	под заказ	290 руб.
53	702000284	(последний код) VIS *SCREW	под заказ	230 руб.
54	20077	Шайба (Washer)	под заказ	110 руб.
55	232581414	Эластичная гайка со стопором M8 (Elastic Stop Nut M8)	под заказ	140 руб.
55	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
56	503192881	Вал (Shaft)	под заказ	2450 руб.
57	605353953	Rear Swing (Rear Swing)	под заказ	4040 руб.
58	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
59	234061410	плоский Шайба M6 (Flat Washer M6)	под заказ	270 руб.
59	711244213	(последний код) RONDELLE *WASHER	под заказ	210 руб.
60	605355119	Вал (Shaft)	под заказ	2130 руб.
61	503192045	Пластина (Plate)	под заказ	230 руб.
62	20068	Шайба с блокировкой (Lock Washer)	под заказ	840 руб.
62		(последний код)	под заказ	по запросу
63	205505547	Socket Head Винт M10 x 55 (Socket Head Screw M10 x 55)	под заказ	350 руб.
64	234001410	плоский Шайба M10 (Flat Washer M10)	под заказ	290 руб.
64	224001211	(последний код) WASHER-FLAT DIN.125A	под заказ	230 руб.
65	207204044	Винт M10 x 40 (Screw M10 x 40)	под заказ	210 руб.
66	XXX	Synthetic Смазка (Synthetic Grease)
