ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX 69 Ranger 800R E-TEC, 2018

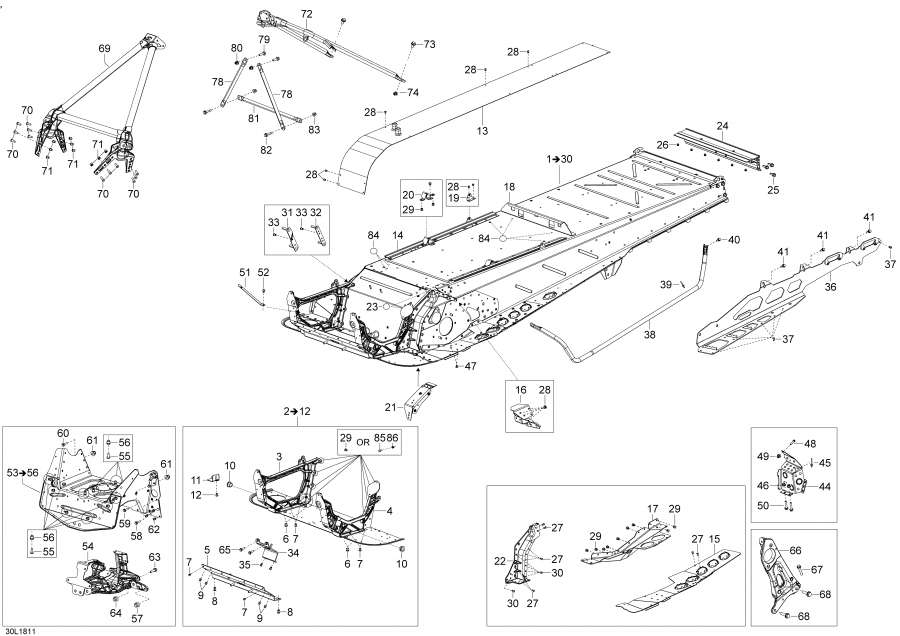

Snow mobile Lynx - Рама 69ranger - 800r E-tec - Frame 69ranger - 800r E-tec

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	518329704	чёрный, Рама. Includes 1 to 30 (Black, Frame. Includes 1 to 30)	под заказ	357000 руб.
2	518329691	Module E. Includes 2 to 12 (Module E. Includes 2 to 12)	под заказ	73500 руб.
3	518326795	RH Member (RH Member)	под заказ	15550 руб.
3	518325922	(последний код) RH MEMBER	под заказ	13860 руб.
4	518326796	LH Member (LH Member)	под заказ	15550 руб.
4	518325923	(последний код) LH MEMBER	под заказ	8730 руб.
5	518326198	Front Member (Front Member)	под заказ	4070 руб.
6	605636002	Clinch Гайка Hexsert M8 (Clinch Nut Hexsert M8)	под заказ	720 руб.
7	390909100	Avex Заклёпка (Avex Rivet)	под заказ	30 руб.
8	293150120	Hemlock Заклёпка 6.5 mm (Hemlock Rivet 6.5 mm)	под заказ	530 руб.
9	293150119	Hemlock Заклёпка, 6.5 mm (Hemlock Rivet, 6.5 mm)	под заказ	360 руб.
10	505072690	Leg Втулка (Leg Bushing)	под заказ	550 руб.
10	505072647	(последний код) COUSSINET *CUSHION	под заказ	по запросу
10	SM-08351	(не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351	под заказ	4 630 руб.
11	518328194	Muffler Sвышеport (Muffler Support)	под заказ	1240 руб.
12	293150163	Заклёпка Hucklok 4, 8 mm HKLP-R6-5GAT (Rivet Hucklok 4,8 mm HKLP-R6-5GAT)	под заказ	230 руб.
13	509000976	Tunnel Radiator. Includes 13 to 13, 2 (Tunnel Radiator. Includes 13 to 13,2)	под заказ	56100 руб.
13.1	518329083	Rear Рычаг Кронштейн (Rear Arm Bracket)	под заказ	530 руб.
13.2	518329083	Rear Рычаг Кронштейн (Rear Arm Bracket)	под заказ	530 руб.
14	518326107	Fastening rail (Fastening rail)	под заказ	1120 руб.
15	518328918	Footrest LH (Footrest LH)	под заказ	4010 руб.
15	518328919	Footrest RH (Footrest RH)	под заказ	4010 руб.
16	518327884	Fastening Кронштейн (Fastening Bracket)	под заказ	1930 руб.
17	518328014	LH Drive Axle Крышка (LH Drive Axle Cover)	под заказ	14090 руб.
17	518328015	RH Drive Axle Крышка (RH Drive Axle Cover)	под заказ	14090 руб.
18	518327003	Battery Sвышеport (Battery Support)	под заказ	2000 руб.
19	518329164	Седло Box Кронштейн (Seat Box Bracket)	под заказ	2140 руб.
20	518329109	Левая верхняя опора Трубка Кронштейн (LH Support Tube Bracket)	под заказ	3350 руб.
20	518329110	Правая верхняя опора Трубка Кронштейн (RH Support Tube Bracket)	под заказ	3350 руб.
21	518328096	Clinch Гайка Пластина (Clinch Nut Plate)	под заказ	3350 руб.
22	518325643	Рама Corner LH (Frame Corner LH)	под заказ	3850 руб.
22	518325644	Рама Corner RH (Frame Corner RH)	под заказ	3850 руб.
23	518325560	Adhesive Patch (Adhesive Patch)	под заказ	200 руб.
24	518328749	Rear Profile (Rear Profile)	под заказ	15950 руб.
25	207582586	Hex. Фланецd Винт M8 X 25, Scotch Рукоятка (Hex. Flanged Screw M8 X 25, Scotch Grip)	под заказ	290 руб.
27	390909100	Avex Заклёпка (Avex Rivet)	под заказ	30 руб.
28	390909200	Avex Заклёпка (Avex Rivet)	под заказ	140 руб.
28	605636005	(последний код) Rivet Avex 4.8x10 St	под заказ	70 руб.
29	293150119	Hemlock Заклёпка, 6.5 mm (Hemlock Rivet, 6.5 mm)	под заказ	360 руб.
30	293150183	Заклёпка (Rivet)	под заказ	150 руб.
31	518326123	Шестерняbox Front Пластина (Gearbox Front Plate)	под заказ	1200 руб.
32	518326124	Шестерняbox Rear Пластина (Gearbox Rear Plate)	под заказ	1120 руб.
33	390402200	Pop Заклёпка 3 / 16" (Pop Rivet 3/16")	под заказ	140 руб.
34	518325943	MAG Двигатель Sвышеport (MAG Engine Support)	под заказ	1930 руб.
35	293150119	Hemlock Заклёпка, 6.5 mm (Hemlock Rivet, 6.5 mm)	под заказ	360 руб.
38	518327595	Footboard Sвышеport Трубка LH (Footboard Support Tube LH)	под заказ	6000 руб.
39	390909100	Avex Заклёпка (Avex Rivet)	под заказ	30 руб.
38	518327596	Footboard Sвышеport Трубка RH (Footboard Support Tube RH)	под заказ	6000 руб.
40	207662056	Винт Hex. Фланец M6 x 20 (Screw Hex. Flange M6 x 20)	под заказ	100 руб.
44	518328569	чёрный Toe Крючок LH (Black Toe Hook LH)	под заказ	5140 руб.
46	605636003	Clinch Гайка M6 Hexsert (Clinch Nut M6 Hexsert)	под заказ	360 руб.
44	518328571	чёрный Toe Крючок RH (Black Toe Hook RH)	под заказ	1410 руб.
48	207662056	Винт Hex. Фланец M6 x 20 (Screw Hex. Flange M6 x 20)	под заказ	100 руб.
49	233261414	Hex. Фланецd Elastic Гайка M6 (Hex. Flanged Elastic Nut M6)	под заказ	290 руб.
49		(последний код)	под заказ	по запросу
50	233261414	Hex. Фланецd Elastic Гайка M6 (Hex. Flanged Elastic Nut M6)	под заказ	290 руб.
50		(последний код)	под заказ	по запросу
51	514054846	Пружина Кронштейн (Spring Bracket)	под заказ	320 руб.
52	390909200	Avex Заклёпка (Avex Rivet)	под заказ	140 руб.
52	605636005	(последний код) Rivet Avex 4.8x10 St	под заказ	70 руб.
53	518328392	Cross Member. Includes 53 to 56 (Cross Member. Includes 53 to 56)	под заказ	44300 руб.
53	518327546	(последний код) "S" Module EXPEDITION , XU, 2014 Frame	под заказ	по запросу
54	518327487	Передняя подвеска Sвышеport (Front Suspension Support)	под заказ	~~19270 руб.~~ 14000 руб.
55	207662044	Hex. Фланецd Винт M6 X 20 (Hex. Flanged Screw M6 X 20)	под заказ	290 руб.
56	233261414	Hex. Фланецd Elastic Гайка M6 (Hex. Flanged Elastic Nut M6)	под заказ	290 руб.
56		(последний код)	под заказ	по запросу
57	233281414	Hex. Фланецd Elastic Гайка M8 (Hex. Flanged Elastic Nut M8)	под заказ	290 руб.
57		(последний код)	под заказ	по запросу
58	210262050	Шайба Head Hexagonal Винт (Washer Head Hexagonal Screw)	под заказ	180 руб.
59	207662544	Hex. Фланецd Винт M6 X 25 (Hex. Flanged Screw M6 X 25)	под заказ	290 руб.
59	420940568	(последний код) SCREW-HEX	под заказ	230 руб.
60	207563034	Hex. Фланецd Винт M6 X 30, Scotch Рукоятка (Hex. Flanged Screw M6 X 30, Scotch Grip)	под заказ	290 руб.
61	233261414	Hex. Фланецd Elastic Гайка M6 (Hex. Flanged Elastic Nut M6)	под заказ	290 руб.
61		(последний код)	под заказ	по запросу
62	293150163	Заклёпка Hucklok 4, 8 mm HKLP-R6-5GAT (Rivet Hucklok 4,8 mm HKLP-R6-5GAT)	под заказ	230 руб.
65	207661644	Hex. Фланецd Винт M6 X 16 (Hex. Flanged Screw M6 X 16)	под заказ	280 руб.
66	518328434	Шкив Sвышеport (Pulley Support)	под заказ	9840 руб.
67	207582586	Hex. Фланецd Винт M8 X 25, Scotch Рукоятка (Hex. Flanged Screw M8 X 25, Scotch Grip)	под заказ	290 руб.
68	207583086	Фланецd Шестигранный винт M8 X 30, Scotch Рукоятка (Flanged Hex. Screw M8 X 30, Scotch Grip)	под заказ	580 руб.
69	518326970	Front Member (Front Member)	под заказ	16620 руб.
69	518326555	(последний код) MEMBER-FRONT	под заказ	18080 руб.
72	518329105	верхний Sвышеport Трубка (Upper Support Tube)	под заказ	13690 руб.
73	207182044	Шестигранный винт M8 X 20 (Hex. Screw M8 X 20)	под заказ	290 руб.
73	702000412	(последний код) VIS *SCREW	под заказ	230 руб.
74	232581414	Hex. Эластичная гайка со стопором M8 (Hex. Elastic Stop Nut M8)	под заказ	140 руб.
74	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
74.1	512061157	Направляющая Трубка (Guide Tube)	под заказ	5280 руб.
78	518325114	верхний Column Sвышеport (Upper Column Support)	под заказ	1570 руб.
79	207662056	Винт Hex. Фланец M6 x 20 (Screw Hex. Flange M6 x 20)	под заказ	100 руб.
80	233261416	Elastic Фланецd Гайка M6 (Elastic Flanged Nut M6)	под заказ	290 руб.
81	518325115	Center Column Sвышеport (Center Column Support)	под заказ	1570 руб.
82	207662556	Шестигранный флавцевый винт M6 X 25 (Hex. Flange Screw M6 X 25)	под заказ	430 руб.
83	233261414	Hex. Фланецd Elastic Гайка M6 (Hex. Flanged Elastic Nut M6)	под заказ	290 руб.
83		(последний код)	под заказ	по запросу
84	518325560	Adhesive Patch (Adhesive Patch)	под заказ	200 руб.
