ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Commander 900 ACE, 2018

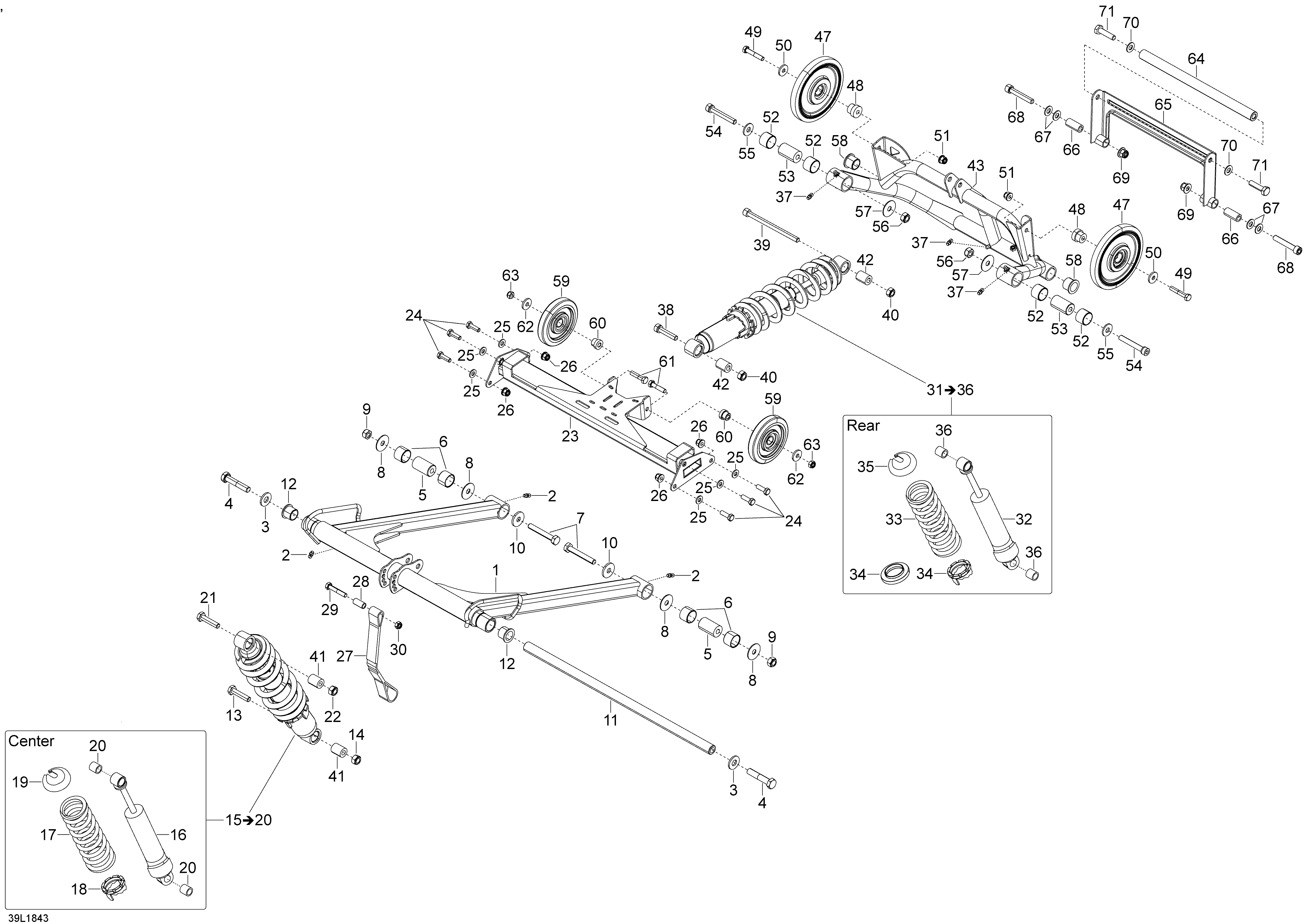

Snow mobile lynx - Задняя подвеска Commander - Std / Rear Suspension Commander - Std

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	503193092	Front Рычаг (Front Arm)	под заказ	16750 руб.
2	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
3	250200131	Шайба-Пружина Conical (Washer-spring Conical)	под заказ	80 руб.
4	250000555	Hexagonal Винт (Hexagonal Screw)	под заказ	240 руб.
5	605354157	Вал (Shaft)	под заказ	3450 руб.
6	503193700	Втулка (Bushing)	под заказ	650 руб.
6	31065	(последний код) BUSHING PDE 25/28 X20	под заказ	680 руб.
7	207007044	Шестигранный винт M10 X 70 (Hex. Screw M10 X 70)	под заказ	290 руб.
8	605355801	Шайба (Washer)	под заказ	60 руб.
9	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
9	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
10	503183300	Шайба (Washer)	под заказ	410 руб.
10	503171000	(последний код) RONDELLE *WASHER	под заказ	170 руб.
11	5347719	верхний Вал Front Рычаг (Upper Shaft Front Arm)	под заказ	5640 руб.
11		(последний код)	под заказ	по запросу
12	31024	Подушка (Cushion)	под заказ	2070 руб.
12		(последний код)	под заказ	по запросу
13	250000549	Hex. Колпачок Винт M10 x 45 (Hex. Cap Screw M10 x 45)	под заказ	210 руб.
14	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
14	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
15	XXX	Center Shock в сборе. Includes 15 To 20 (Center Shock Assy. Includes 15 To 20)
16	503193517	Shock, Center (Shock, Center)	под заказ	13820 руб.
17	503191848	белый Пружина. Model-600 E-TEC (White Spring. Model-600 E-TEC)	под заказ	6500 руб.
17	503192788	Пружина. Model-900 ACE (Spring. Model-900 ACE)	под заказ	3930 руб.
18	230078	Adjusting Cam (Adjusting Cam)	под заказ	860 руб.
19	230076	Пружина Седло (Spring Seat)	под заказ	2500 руб.
19	230094	(последний код) SPRING GUIDE	под заказ	540 руб.
20	31094	Подушка (Cushion)	под заказ	910 руб.
21	207004544	Шестигранный винт M10 X 45 (Hex. Screw M10 X 45)	под заказ	290 руб.
21	702000129	(последний код) BOULON *BOLT	под заказ	230 руб.
22	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
22	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
23	503192344	Middle Beam (Middle Beam)	под заказ	8640 руб.
24	250000556	Hexagonal Винт (Hexagonal Screw)	под заказ	150 руб.
25	503192494	Шайба (Washer)	под заказ	290 руб.
26	233281414	Hex. Фланецd Elastic Гайка M8 (Hex. Flanged Elastic Nut M8)	под заказ	290 руб.
26		(последний код)	под заказ	по запросу
27	503193780	Limiter Хомут (Limiter Strap)	под заказ	2240 руб.
28	605455335	Гильза (Sleeve)	под заказ	1250 руб.
29	207084544	Шестигранный винт M8 X 45 (Hex. Screw M8 X 45)	под заказ	580 руб.
29	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
30	232581414	Hex. Эластичная гайка со стопором M8 (Hex. Elastic Stop Nut M8)	под заказ	140 руб.
30	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
31	XXX	Rear Shock в сборе. Includes 31 To 36 (Rear Shock Assy. Includes 31 To 36)
32	503193859	Shock (Shock)	под заказ	13820 руб.
33	605625009	Пружина (Spring)	под заказ	4160 руб.
34	230078	Adjusting Cam (Adjusting Cam)	под заказ	860 руб.
35	230076	Пружина Седло (Spring Seat)	под заказ	2500 руб.
35	230094	(последний код) SPRING GUIDE	под заказ	540 руб.
36	31094	Подушка (Cushion)	под заказ	910 руб.
37	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
38	205004544	Socket Head Винт DIN 912 (Socket Head Screw DIN 912)	под заказ	490 руб.
38	40134	(последний код) SCREW ALLEN M10 X 45	под заказ	230 руб.
39	205004544	Socket Head Винт DIN 912 (Socket Head Screw DIN 912)	под заказ	490 руб.
39	40134	(последний код) SCREW ALLEN M10 X 45	под заказ	230 руб.
40	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
40	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
41	5446652	Втулка (Bushing)	под заказ	2000 руб.
41		(последний код)	под заказ	по запросу
42	5446652	Втулка (Bushing)	под заказ	2000 руб.
42		(последний код)	под заказ	по запросу
43	503193868	Rear Рычаг (Rear Arm)	под заказ	18340 руб.
43	503194584	(последний код) REAR ARM WELD	под заказ	15680 руб.
47	503193852	Idler Wheel (Idler Wheel)	под заказ	4920 руб.
48	605454461	Гильза (Sleeve)	под заказ	1000 руб.
49	207084544	Шестигранный винт M8 X 45 (Hex. Screw M8 X 45)	под заказ	580 руб.
49	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
50	20077	M8 Шайба (M8 Washer)	под заказ	110 руб.
51	233281414	Hex. Фланецd Elastic Гайка M8 (Hex. Flanged Elastic Nut M8)	под заказ	290 руб.
51		(последний код)	под заказ	по запросу
52	503193700	Втулка (Bushing)	под заказ	650 руб.
52	31065	(последний код) BUSHING PDE 25/28 X20	под заказ	680 руб.
53	605354157	Вал (Shaft)	под заказ	3450 руб.
54	250000560	Винт-socket Hd.din 912 (Screw-socket Hd.din 912)	под заказ	60 руб.
55	503191926	Шайба (Washer)	под заказ	620 руб.
56	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
56	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
57	605355801	Шайба (Washer)	под заказ	60 руб.
58	31024	Подушка (Cushion)	под заказ	2070 руб.
58		(последний код)	под заказ	по запросу
59	572043500	Idler Wheel (Idler Wheel)	под заказ	2480 руб.
60	503193330	Гильза (Sleeve)	под заказ	370 руб.
61	207083544	Шестигранный винт M8 X 35 (Hex. Screw M8 X 35)	под заказ	290 руб.
61	702000284	(последний код) VIS *SCREW	под заказ	230 руб.
62	20077	M8 Шайба (M8 Washer)	под заказ	110 руб.
63	232581414	Hex. Эластичная гайка со стопором M8 (Hex. Elastic Stop Nut M8)	под заказ	140 руб.
63	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
64	503192397	Вал (Shaft)	под заказ	1840 руб.
65	503192346	Rear Swing (Rear Swing)	под заказ	2230 руб.
66	503192341	Вал, Rear Swing (Shaft, Rear Swing)	под заказ	2150 руб.
67	234001410	плоский Шайба 10 mm (Flat Washer 10 mm)	под заказ	290 руб.
67	224001211	(последний код) WASHER-FLAT DIN.125A	под заказ	230 руб.
68	205006044	Socket Винт M10 X 60 (Socket Screw M10 X 60)	под заказ	100 руб.
69	233201414	Hex. Фланецd Elastic Гайка M10 (Hex. Flanged Elastic Nut M10)	под заказ	280 руб.
69	228701045	(последний код) NUT-FLANGE ELASTIC DIN.6926	под заказ	220 руб.
70	234001410	плоский Шайба 10 mm (Flat Washer 10 mm)	под заказ	290 руб.
70	224001211	(последний код) WASHER-FLAT DIN.125A	под заказ	230 руб.
71	207204044	Hexagonal Винт (Hexagonal Screw)	под заказ	210 руб.
