ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX RAVE 600 HO E-TEC, 2018

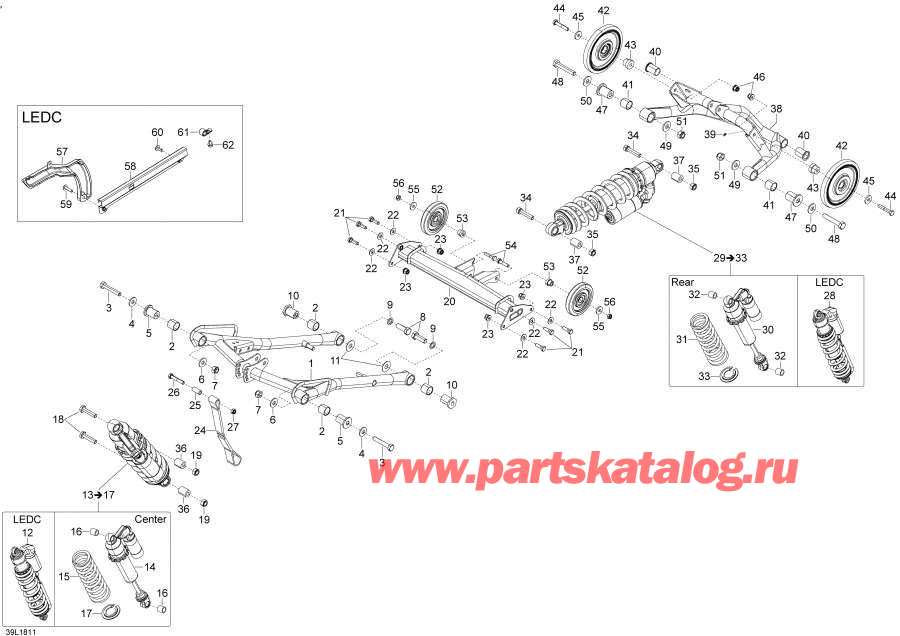

Снегоход Лункс - Задняя подвеска Rave - 600ho E-tec - Re / Rear Suspension Rave - 600ho E-tec - Re

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	503193561	Front Рычаг. Model-std (Front Arm. Model-std)	под заказ	23000 руб.
1	503194089	Front Рычаг. Model-LEDC (Front Arm. Model-LEDC)	под заказ	23000 руб.
2	503191554	Втулка (Bushing)	под заказ	390 руб.
3	250000696	Hexagonal Винт (Hexagonal Screw)	под заказ	240 руб.
4	503191926	Шайба (Washer)	под заказ	620 руб.
5	503190698	Axle (Axle)	под заказ	1030 руб.
6	503191926	Шайба (Washer)	под заказ	620 руб.
7	233601466	Elastic Locking Гайка M10 (Elastic Locking Nut M10)	под заказ	290 руб.
8	250000537	Hex. Колпачок Винт M12 X 35 (Hex. Cap Screw M12 X 35)	под заказ	720 руб.
9	503192491	Шайба (Washer)	под заказ	2130 руб.
10	503191966	нижний Axle (Lower Axle)	под заказ	1210 руб.
10	503190727	(последний код) AXE *AXLE	под заказ	900 руб.
10	SM-08273	(не оригинальная запчасть) Комплект втулок рычага задней подвески BRP SM-08273	под заказ	2 310 руб.
11	503190656	Шайба (Washer)	под заказ	120 руб.
12	503194192	Shock в сборе, Center. Model-LEDC (Shock Assy, Center. Model-LEDC)	под заказ	248800 руб.
13	XXX	Center Shock в сборе. Includes 13 To 17, Model-std (Center Shock Assy. Includes 13 To 17, Model-std)
14	503194402	Shock (Shock)	под заказ	58600 руб.
15	250500011	Пружина (Spring)	под заказ	5160 руб.
16	31094	Подушка (Cushion)	под заказ	910 руб.
17	605354631	Пружина Lock (Spring Lock)	под заказ	1440 руб.
18	207004544	Шестигранный винт M10 X 45 (Hex. Screw M10 X 45)	под заказ	290 руб.
18	702000129	(последний код) BOULON *BOLT	под заказ	230 руб.
19	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
19	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
20	503194090	Middle Beam. Model-LEDC (Middle Beam. Model-LEDC)	под заказ	11430 руб.
20	503193623	Middle Beam. Model-std (Middle Beam. Model-std)	под заказ	7370 руб.
21	250000556	Hexagonal Винт (Hexagonal Screw)	под заказ	150 руб.
22	503192494	Шайба (Washer)	под заказ	290 руб.
23	233281414	Hex. Фланецd Elastic Гайка M8 (Hex. Flanged Elastic Nut M8)	под заказ	290 руб.
23		(последний код)	под заказ	по запросу
24	605355116	Limiter Хомут (Limiter Strap)	под заказ	1970 руб.
25	605455335	Гильза (Sleeve)	под заказ	1250 руб.
26	207084544	Шестигранный винт M8 X 45 (Hex. Screw M8 X 45)	под заказ	580 руб.
26	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
27	232581414	Hex. Эластичная гайка со стопором M8 (Hex. Elastic Stop Nut M8)	под заказ	140 руб.
27	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
28	503194193	Shock в сборе, Rear. Model-LEDC (Shock Assy, Rear. Model-LEDC)	под заказ	249000 руб.
29	XXX	Rear Shock в сборе. Includes 29 To 33, Model-std (Rear Shock Assy. Includes 29 To 33, Model-std)
30	503194404	Shock (Shock)	под заказ	58600 руб.
31	503193513	Пружина (Spring)	под заказ	5080 руб.
32	31094	Подушка (Cushion)	под заказ	910 руб.
33	605354631	Пружина Lock (Spring Lock)	под заказ	1440 руб.
34	205004544	Socket Head Винт DIN 912 (Socket Head Screw DIN 912)	под заказ	490 руб.
34	40134	(последний код) SCREW ALLEN M10 X 45	под заказ	230 руб.
35	232500416	Эластичная гайка со стопором M10 (Elastic Stop Nut M10)	под заказ	290 руб.
35	732610018	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	230 руб.
36	5446652	Втулка. Model-std (Bushing. Model-std)	под заказ	2000 руб.
36		(последний код)	под заказ	по запросу
37	5446652	Втулка. Model-std (Bushing. Model-std)	под заказ	2000 руб.
37		(последний код)	под заказ	по запросу
38	503193571	Rear Рычаг Weld (Rear Arm Weld)	под заказ	18340 руб.
39	408200700	Смазочный фиттинг (Grease Fitting)	под заказ	320 руб.
40	503191640	Подушка (Cushion)	под заказ	420 руб.
40	503189286	(последний код) COUSSINET *CUSHION	под заказ	280 руб.
41	503191554	Втулка (Bushing)	под заказ	390 руб.
42	503193852	Idler Wheel (Idler Wheel)	под заказ	4920 руб.
43	605454461	Гильза (Sleeve)	под заказ	1000 руб.
44	207084544	Шестигранный винт M8 X 45 (Hex. Screw M8 X 45)	под заказ	580 руб.
44	702000023	(последний код) BOULON *BOLT	под заказ	450 руб.
45	20077	M8 Шайба (M8 Washer)	под заказ	110 руб.
46	233281414	Hex. Фланецd Elastic Гайка M8 (Hex. Flanged Elastic Nut M8)	под заказ	290 руб.
46		(последний код)	под заказ	по запросу
47	503190698	Axle (Axle)	под заказ	1030 руб.
48	250000696	Hexagonal Винт (Hexagonal Screw)	под заказ	240 руб.
49	503191926	Шайба (Washer)	под заказ	620 руб.
50	503191926	Шайба (Washer)	под заказ	620 руб.
51	233601466	Elastic Locking Гайка M10 (Elastic Locking Nut M10)	под заказ	290 руб.
52	572043500	Idler Wheel (Idler Wheel)	под заказ	2480 руб.
53	503193330	Гильза (Sleeve)	под заказ	370 руб.
54	207083544	Шестигранный винт M8 X 35 (Hex. Screw M8 X 35)	под заказ	290 руб.
54	702000284	(последний код) VIS *SCREW	под заказ	230 руб.
55	20077	M8 Шайба (M8 Washer)	под заказ	110 руб.
56	232581414	Hex. Эластичная гайка со стопором M8 (Hex. Elastic Stop Nut M8)	под заказ	140 руб.
56	420942030	(последний код) NUT-LOCK M8	под заказ	110 руб.
57	503194034	Кабели Крышка. Model-LEDC (Cable Cover. Model-LEDC)	под заказ	1390 руб.
58	503194746	Кабели Крышка. Model-LEDC (Cable Cover. Model-LEDC)	под заказ	по запросу
59	250000807	Torx Винт M6 X 25. Model-LEDC (Torx Screw M6 X 25. Model-LEDC)	под заказ	190 руб.
60	250000721	Torx Винт. Model-LEDC (Torx Screw. Model-LEDC)	под заказ	140 руб.
61	518321570	Open Струбцина. Model-LEDC (Open Clamp. Model-LEDC)	под заказ	580 руб.
62	210261040	Hex. Фланецd Винт M6 X 10. Model-LEDC (Hex. Flanged Screw M6 X 10. Model-LEDC)	под заказ	290 руб.
62	211000035	(последний код) SCREW-FORMING HEX.HD.FL.DIN.7500D	под заказ	230 руб.
