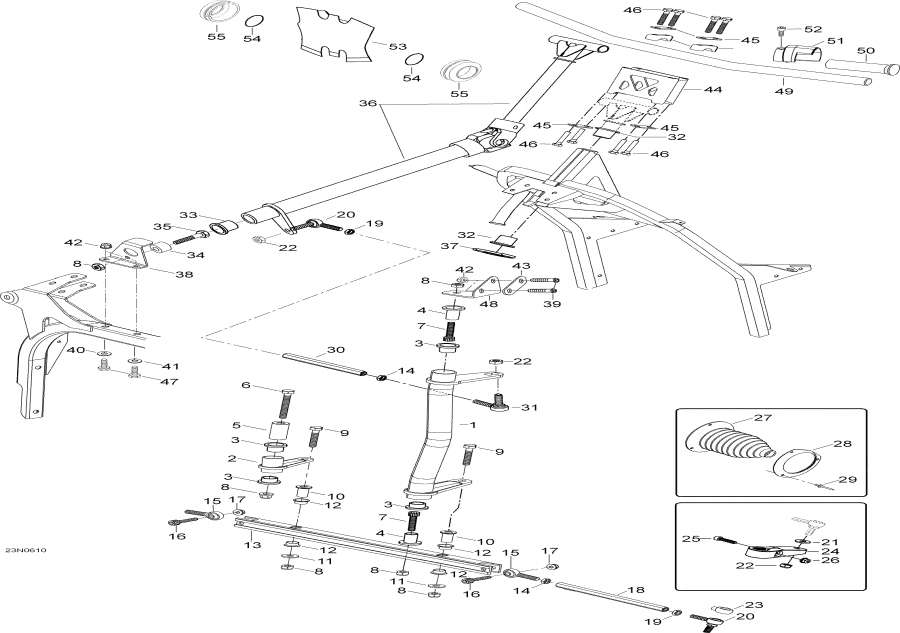

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave N-duro 550 F, 2006

Snowmobiles Lynx - Steering System - Рулевая система System

Номер на рисунке	Артикул	Наименование	Кол-во на складе	Цена
1	605353754	L.H. swivel Рычаг (L.H. swivel arm)	под заказ	9040 руб.
2	605353644	R.H. swivel Рычаг (R.H. swivel arm)	под заказ	3180 руб.
3	31028	Подушка (Cushion)	под заказ	820 руб.
3	31049	(последний код) BEARING PDE-F 25/28/35X22	под заказ	410 руб.
4	605453388	Втулка (Bushing)	под заказ	760 руб.
4	605454856	(последний код) bushing steering tube	под заказ	820 руб.
5	605453646	Гильза (Sleeve)	под заказ	540 руб.
6	40021	Шестигранный винт M10 x 70 (Hex. screw M10 x 70)	под заказ	190 руб.
7	40016	Socket head Винт M10 x 45 (Socket head screw M10 x 45)	под заказ	120 руб.
7	101545	(последний код) VIS *SCREW	под заказ	90 руб.
8	33012	Эластичная гайка со стопором M10 (Elastic stop nut M10)	под заказ	40 руб.
8		(последний код)	под заказ	по запросу
9	40017	Шестигранный винт M10 x 55 (Hex. screw M10 x 55)	под заказ	120 руб.
9	40196	(последний код) VIS *SCREW	под заказ	60 руб.
10	506147300	Подушка (Cushion)	под заказ	1390 руб.
11	20028	Шайба 10.5 мм (Washer 10.5mm)	под заказ	70 руб.
12	506150200	Гильза (Sleeve)	под заказ	350 руб.
12	503191555	(последний код) COUSSINET PIVOT*SWIVEL-BUSHING	под заказ	420 руб.
13	605349868	Bar-swivel (Bar-swivel)	под заказ	3100 руб.
14	732610011	L.H. jam Гайка M10 (L.H. jam nut M10)	под заказ	110 руб.
14	250100016	(последний код) NUT-JAM HEXAGONAL LH.	под заказ	130 руб.
15	506151496	R.H. jam Гайка M10 (R.H. jam nut M10)	под заказ	3850 руб.
15	506151101	(последний код) JOINT ROTULE GA*JOINT-BALL LH	под заказ	2380 руб.
15	08-103-20	(не оригинальная запчасть) Рулевой наконечник BRP (левая резьба) 08-103-20	под заказ	2 150 руб.
16	40395	Socket head Винт M8 x 35 (Socket head screw M8 x 35)	под заказ	120 руб.
17	33011	Эластичная гайка со стопором M8 (Elastic stop nut M8)	под заказ	30 руб.
17	232581414	(последний код) NUT-STOP ELASTIC DIN.985	под заказ	140 руб.
18	605349865	Tie-Тяга (Tie-rod)	под заказ	1790 руб.
19	732610010	R.H. jam Гайка M10 (R.H. jam nut M10)	под заказ	290 руб.
20	506151491	R.H. Соединитель Шарик (R.H. Joint ball)	под заказ	2920 руб.
20	415012400	(последний код) JOINT ROTULE *JOINT-BALL	под заказ	1830 руб.
21	20105	Шайба, hardened 10 мм (Washer, hardened 10mm)	под заказ	110 руб.
21	20005	(последний код) RONDELLE *WASHER	под заказ	140 руб.
22	33023	Эластичная гайка со стопором M10 (Elastic stop nut M10)	под заказ	80 руб.
22	33203	(последний код) NUT	под заказ	50 руб.
23	506151650	Крышка (Cover)	под заказ	460 руб.
24	506144800	R.H. Рулевая система Рычаг (R.H. steering arm)	под заказ	по запросу
24	506144900	L.H. Рулевая система Рычаг (L.H. steering arm)	под заказ	8370 руб.
25	40843	Socket head Винт M8 x 35 (Socket head screw M8 x 35)	под заказ	60 руб.
26	33201	Elastic Фланецd Гайка M8 (Elastic flanged nut M8)	под заказ	230 руб.
26	233281414	(последний код) NUT-FLANGE ELASTIC DIN.6926	под заказ	290 руб.
27	605252101	Tie-Тяга Колпачок (Tie-rod cap)	под заказ	470 руб.
28	605351469	Фиксатор Кольцо (Retainer ring)	под заказ	320 руб.
29	36009	Заклёпка (Rivet)	под заказ	80 руб.
29		(последний код)	под заказ	по запросу
30	605351468	Tie-Тяга (Tie-rod)	под заказ	6200 руб.
31	506151495	L.H. Соединитель Шарик (L.H. Joint ball)	под заказ	2010 руб.
31	506151845	(последний код) JOINT ROTULE GA*BALL JOINT LH	под заказ	2920 руб.
31	08-103-24	(не оригинальная запчасть) Рулевой наконечник BRP (левая резьба) 08-103-24	под заказ	2 060 руб.
32	31028	Подушка (Cushion)	под заказ	820 руб.
32	31049	(последний код) BEARING PDE-F 25/28/35X22	под заказ	410 руб.
33	505070003	Гильза (Sleeve)	под заказ	550 руб.
34	605453387	Гильза (Sleeve)	под заказ	1930 руб.
34	605451433	(последний код) bushing steering tube	под заказ	2110 руб.
35	40014	Socket head Винт M10 x 40 (Socket head screw M10 x 40)	под заказ	100 руб.
36	605253755	Main Трубка (Main tube)	под заказ	43800 руб.
37	605453832	limiter (limiter)	под заказ	750 руб.
38	605352600	Кронштейн (Bracket)	под заказ	1000 руб.
39	40392	Socket head Винт M8 x 45 (Socket head screw M8 x 45)	под заказ	140 руб.
40	20004	Шайба A8, 4 (Washer A8,4)	под заказ	110 руб.
40	234081410	(последний код) WASHER-FLAT DIN.125A	под заказ	130 руб.
41	20010	Шайба A8, 4 (Washer A8,4)	под заказ	210 руб.
41	234082410	(последний код) WASHER-FLAT DIN.9021B	под заказ	270 руб.
42	33201	Elastic Фланецd Гайка M8 (Elastic flanged nut M8)	под заказ	230 руб.
42	233281414	(последний код) NUT-FLANGE ELASTIC DIN.6926	под заказ	290 руб.
43	605454048	Sвышеport Пластина (Support plate)	под заказ	50 руб.
43	605454890	(последний код) REINFORCEMENT WASHER	под заказ	50 руб.
44	506151413	Удлинитель (Extension)	под заказ	по запросу
45	506151196	Пластина (Plate)	под заказ	340 руб.
45	709400509	(последний код) RENFORT *STIFFENER	под заказ	430 руб.
46	250000074	Винт M8 x 40 (Screw M8 x 40)	под заказ	290 руб.
47	40008	Шестигранный винт M8 x 45 (Hex. screw M8 x 45)	под заказ	450 руб.
47	207084544	(последний код) SCREW-HEX.CAP DIN.931	под заказ	580 руб.
48	605451772	Sвышеport Кронштейн (Support bracket)	под заказ	1560 руб.
49	605252070	Handle bar (Handle bar)	под заказ	9750 руб.
50	5340464	Рукоятка (Grip)	под заказ	610 руб.
50	541662	(последний код) GAINE POIGNEE *GRIP-HANDLE	под заказ	470 руб.
51	506151566	Adapter (Adapter)	под заказ	1010 руб.
52	40390	Винт M8 x 20 (Screw M8 x 20)	под заказ	50 руб.
53	605354057	Колпачок (Cap)	под заказ	по запросу
54	12402	Уплотнительное кольцо (O-ring)	под заказ	1070 руб.
55	605353609	Adapter (Adapter)	под заказ	400 руб.
