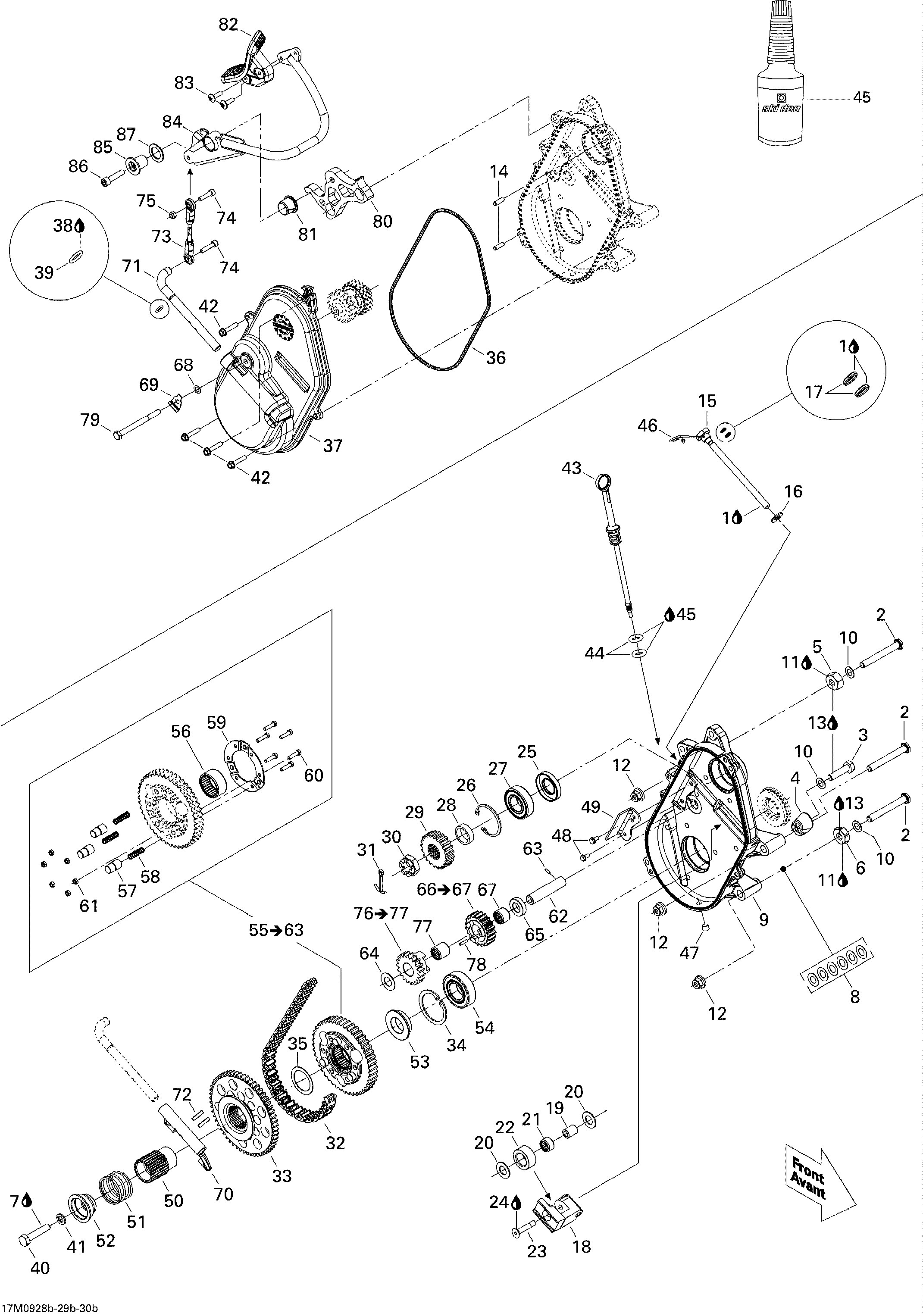

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Adventure Ranger V-800, 2009


Снегоходы lynx - Drive System 2 Ranger - Drive System 2 Ranger

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 219700417

Synthetic Смазка, 400 g (Synthetic Grease, 400 g)

под заказ7860 руб.
1 293550033

(последний код) SYNTHETIC GREASE 10X14OZ (1шт=1кор=10 туб)

под заказ10050 руб.
2 250000151

Шестигранный винт M10 X 80 (Hex. Screw M10 X 80)

под заказ290 руб.
3 207104044

Шестигранный винт M10 X 40 (Hex. Screw M10 X 40)

под заказ290 руб.
3 732601112

(последний код) SCREW-HEX.CAP ISO.4017

под заказ230 руб.
4 504152252

Проставка (Spacer)

под заказ340 руб.
5 504083800

Проставка (Spacer)

под заказ520 руб.
6 504152237

Проставка (Spacer)

под заказ610 руб.
7 293800005

Loctite 271, 10 ml (Loctite 271, 10 ml)

под заказ2150 руб.
7 747020000

(последний код) LOCTITE 271 *LOCTITE-271

под заказ1680 руб.
8 504073700

Шайба (Washer)

под заказ200 руб.
9 504152064

Цепьcase (Chaincase)

под заказпо запросу
9 504151776

(последний код) CARTER CHAINE U*CASE-CHAIN MAC

под заказпо запросу
10 503175800

Шайба (Washer)

под заказ290 руб.
11 293800070

Loctite 767, Antiseize Lubricant, 8 oz (Loctite 767, Antiseize Lubricant, 8 oz)

под заказ2440 руб.
11 711297430

(последний код) COPA SLIP *COPA-SLIP

под заказ1910 руб.
12 233201414

Hex. Фланецd Elastic Гайка M10 (Hex. Flanged Elastic Nut M10)

под заказ280 руб.
12 228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
13 293800060

Loctite 243, 10 ml (Loctite 243, 10 ml)

под заказ2150 руб.
13 420897651

(последний код) LOCTITE-243

под заказпо запросу
14 732620001

Цилиндр Штифт (Cylinder Pin)

под заказ290 руб.
15 732601314

Adjustment Винт (Adjustment Screw)

под заказ1810 руб.
16 234001410

плоский Шайба 10 mm (Flat Washer 10 mm)

под заказ290 руб.
16 224001211

(последний код) WASHER-FLAT DIN.125A

под заказ230 руб.
17 414484400

Уплотнительное кольцо (O-Ring)

под заказ530 руб.
17 414274400

(последний код) JOINT TORIQUE *RING-O

под заказ230 руб.
18 504151951

Цепь Tensioner (Chain Tensioner)

под заказ3010 руб.
19 504080200

Проставка (Spacer)

под заказ690 руб.
19 SM-03362

     (не оригинальная запчасть) Ролик натяжителя приводной цепи BRP SM-03362

под заказ3 590 руб.
20 504080300

Шайба (Washer)

под заказ220 руб.
21 405403000

Игольчатый подшипник (Needle Bearing)

под заказ2070 руб.
21 SM-03362

     (не оригинальная запчасть) Ролик натяжителя приводной цепи BRP SM-03362

под заказ3 590 руб.
22 414531300

Ролик (Roller)

под заказ3850 руб.
22 SM-03362

     (не оригинальная запчасть) Ролик натяжителя приводной цепи BRP SM-03362

под заказ3 590 руб.
23 732601144

Винт (Screw)

под заказ2230 руб.
24 293800005

Loctite 271, 10 ml (Loctite 271, 10 ml)

под заказ2150 руб.
24 747020000

(последний код) LOCTITE 271 *LOCTITE-271

под заказ1680 руб.
25 504151927

Сальник (Seal)

под заказ1640 руб.
25 SM-03048

     (не оригинальная запчасть) Сальник КПП (верхний) BRP SM-03048

под заказ580 руб.
26 371901700

Стопорное кольцо (Circlip)

под заказ580 руб.
27 293350055

Шариковый подшипник (Ball Bearing)

под заказ740 руб.
27

(последний код)

под заказпо запросу
27 R0139A-2.401A

     (не оригинальная запчасть) Ролик (каток) BRP R0139A-2.401A

под заказ4 220 руб.
27 R0135F-2.401A

     (не оригинальная запчасть) Ролик (каток) BRP R0135F-2.401A

под заказ5 730 руб.
27 R0165G-2.401A

     (не оригинальная запчасть) Ролик (каток) BRP R0165G-2.401A

под заказ6 060 руб.
27 6205DDUCM NS7SX

     (не оригинальная запчасть) Подшипник 6205DDUCM (6205DDUCM NS7SX)

под заказ420 руб.
27 SM-03168

     (не оригинальная запчасть) Комплект подшипников BRP SM-03168

под заказ2 410 руб.
27 6205DDUCM & **NS7SX

     (не оригинальная запчасть) Подшипник 6205DDUCM (6205DDUCM & **NS7SX)

под заказ620 руб.
27 SM-03209

     (не оригинальная запчасть) Ремкомплект трансмиссии снегохода BRP SM-03209

под заказ3 180 руб.
27 UP-04041

     (не оригинальная запчасть) Подшипник 6205-2RS UP-04041

под заказ380 руб.
28 504147200

Регулировочная шайба (Shim)

под заказ1730 руб.
29 504152807

Цепное колесо ЗВЕЗДОЧКА 17 Teeth. Ranger (Sprocket 17 Teeth. Ranger)

под заказ8090 руб.
30 250000012

Hex. Castle Гайка M20 X 1.5 (Hex. Castle Nut M20 X 1.5)

под заказ580 руб.
30 732610012

(последний код) NUT-HEX.CASTLE

под заказ450 руб.
31 371006300

Штифт Шпонка (Pin Cotter)

под заказ140 руб.
32 504151830

Drive Цепь, 72 Соединительs. Ranger (Drive Chain, 72 Links. Ranger)

под заказ9570 руб.
32 412106700

(последний код) CHAINE LARGE *CHAIN-DRIV.L.

под заказ7200 руб.
33 504096800

Sliding Шестерня, 56 Teeth (Sliding Gear, 56 Teeth)

под заказ27100 руб.
33 504092700

(последний код) ENGRENAGE 56DEN*GEAR-56 TEETH

под заказ23500 руб.
34 415064300

Стопорное кольцо, Interior (Circlip, Interior)

под заказ500 руб.
35 504094300

Шайба (Washer)

под заказ360 руб.
36 415046400

Уплотнительное кольцо (O-Ring)

под заказ610 руб.
36 SM-03111

     (не оригинальная запчасть) Прокладка КПП BRP SM-03111

под заказ770 руб.
37 504151845

Крышка (Cover)

под заказ13690 руб.
37 504151100

(последний код) COUVERCLE USINE*COVER-MACH

под заказ7280 руб.
38 219700417

Synthetic Смазка, 400 g (Synthetic Grease, 400 g)

под заказ7860 руб.
38 293550033

(последний код) SYNTHETIC GREASE 10X14OZ (1шт=1кор=10 туб)

под заказ10050 руб.
39 414773200

Уплотнительное кольцо (O-Ring)

под заказ250 руб.
40 207005044

Шестигранный винт M10 X 50 (Hex. Screw M10 X 50)

под заказ280 руб.
40 702000057

(последний код) BOULON *BOLT

под заказ280 руб.
41 234100602

Lock Пружинная шайба M10 (Lock Spring Washer M10)

под заказ290 руб.
41 224701188

(последний код) WASHER-LOCK SPRING DIN.128A-A2

под заказ230 руб.
42 210263080

Шестигранный винт M6 X 30 (Hex. Screw M6 X 30)

под заказ250 руб.
42 732600004

(последний код) SCREW-FORMING HEX.HD.FL.GM6174

под заказ230 руб.
43 504151750

Filler Колпачок Ass’Y (Filler Cap Ass’Y)

под заказ950 руб.
44 414969400

Уплотнительное кольцо (O-Ring)

под заказ610 руб.
45 413803300

Synthetic Цепьcase Oil, 12 X 355 ml (Synthetic Chaincase Oil, 12 X 355 ml)

под заказ1860 руб.
45 619590098

(последний код) XPS synthetic Chaincase Oil 350ml (293600138) x 16

под заказ1040 руб.
46 414575600

Hair Штифт (Hair Pin)

под заказ200 руб.
46 414119600

(последний код) GOUP.SURETE *PIN-HAIR

под заказ150 руб.
47 504151921

Заглушка 1 / 8”-27 (Plug 1/8”-27)

под заказ250 руб.
47 504151701

(последний код) PLUG 1/8-27 N.P.T.

под заказ200 руб.
48 210251180

Hex. Фланецd Винт M5 X 10 (Hex. Flanged Screw M5 X 10)

под заказ290 руб.
48 732601067

(последний код) SCREW-FORMING HEX.HD.FL.GM6174

под заказ230 руб.
49 504152036

Slider Цепь (Slider Chain)

под заказ2500 руб.
49 504151808

(последний код) GLISSIERE CHAIN*CHAIN-SLIDER

под заказ1150 руб.
50 504097700

Соединение Axle (Coupling Axle)

под заказ11780 руб.
51 504096600

Release Пружина (Release Spring)

под заказ730 руб.
51 504153178

(последний код) RESSORT RAPPEL *SPRING-RELEASE

под заказ610 руб.
52 504151964

Колпачок (Cap)

под заказ3130 руб.
52 504099100

(последний код) CAPUCHON *CAP

под заказ2450 руб.
53 504076300

Стопорное кольцо (Retaining Ring)

под заказ2080 руб.
54 504152005

Шариковый подшипник (Ball Bearing)

под заказ3280 руб.
54 405408500

(последний код) ROULEMENT BILLE*BEARING-BALL

под заказ2230 руб.
55 581096800

Sprock в сборе, 44 Teeth. Includes 55 to 63 (Sprock Assy, 44 Teeth. Includes 55 to 63)

под заказ28400 руб.
55 504084400

(последний код) PIGNON 44 DENTS*SPROCKET-44TH.

под заказ22200 руб.
56 293350063

Игольчатый подшипник (Needle Bearing)

под заказ1710 руб.
57 504076800

Drive Штифт (Drive Pin)

под заказ2070 руб.
58 414772700

Пружина (Spring)

под заказ360 руб.
59 504076100

Фиксатор Кольцо (Retainer Ring)

под заказ700 руб.
60 207152044

Шестигранный винт M5 X 20 (Hex. Screw M5 X 20)

под заказ140 руб.
60 222052065

(последний код) SCREW-HEX.CAP DIN.933

под заказ110 руб.
61 233551416

Lock Пружинная шайба M5 (Lock Spring Washer M5)

под заказ290 руб.
61 228451046

(последний код) NUT-LOCKING HEX.

под заказ230 руб.
62 504083100

Reverse Вал (Reverse Shaft)

под заказ3570 руб.
63 250400010

Rolled Штифт M3 X 10 (Rolled Pin M3 X 10)

под заказ140 руб.
64 504077300

Проставка (Spacer)

под заказ460 руб.
65 504078700

Кольцо (Ring)

под заказ1310 руб.
66 581096900

Sprock Ass., 19 Teeth. Includes 66 to 67 (Sprock Ass., 19 Teeth. Includes 66 to 67)

под заказ11170 руб.
67 293350064

Игольчатый подшипник (Needle Bearing)

под заказ1580 руб.
68 504082900

Шайба (Washer)

под заказ290 руб.
69 504087700

Tab Lock (Tab Lock)

под заказ400 руб.
70 504075800

дляk (Fork)

под заказ9870 руб.
71 504152367

дляk Axle (Fork Axle)

под заказ1730 руб.
72 414772500

Стопор пружины (Spring Pin)

под заказ180 руб.
73 504152783

Шаровое соединение (Ball Joint)

под заказ2370 руб.
73 504152951

(последний код) JOINT ROTULE *BALL JOINT

под заказ2850 руб.
74 205062560

Socket Head Винт M6 X 25 (Socket Head Screw M6 X 25)

под заказ290 руб.
74 420840863

(последний код) SCREW-ALLEN M6X25 DIN.912

под заказ230 руб.
75 232561414

Эластичная гайка со стопором M6 (Elastic Stop Nut M6)

под заказ130 руб.
75 420842040

(последний код) NUT-STOP ELASTIC DIN.985

под заказ110 руб.
76 581122200

Sprock Ass’Y, 19 Teeth. Includes 76 to 77 (Sprock Ass’Y, 19 Teeth. Includes 76 to 77)

под заказ13560 руб.
76 581098300

(последний код) ENGREN. 19D ASS*SPROCK-19 TEET

под заказ8190 руб.
77 414805000

Игольчатый подшипник (Needle Bearing)

под заказ1500 руб.
78 570048600

Alignement Тяга (Alignement Rod)

под заказ990 руб.
78 570023700

(последний код) TIGE ALIGNEMENT*ROD-ALIGNEMENT

под заказ2350 руб.
79 207089044

Шестигранный винт M8 X 90 (Hex. Screw M8 X 90)

под заказ290 руб.
79 222089065

(последний код) SCREW-HEX.CAP DIN.931

под заказ230 руб.
80 504152567

Sвышеport (Support)

под заказ3700 руб.
81 504152646

Втулка (Bushing)

под заказ190 руб.
82 504152561

Рукоятка (Grip)

под заказ1390 руб.
83 250000128

Torx Truss Винт M6 X 20 (Torx Truss Screw M6 X 20)

под заказпо запросу
84 504152615

Handle (Handle)

под заказ3130 руб.
85 504152595

Втулка (Bushing)

под заказ930 руб.
86 205583544

Socket Head Винт M8 X 35, Scotch Рукоятка (Socket Head Screw M8 X 35, Scotch Grip)

под заказ290 руб.
87 503154000

Шайба (Washer)

под заказ220 руб.
